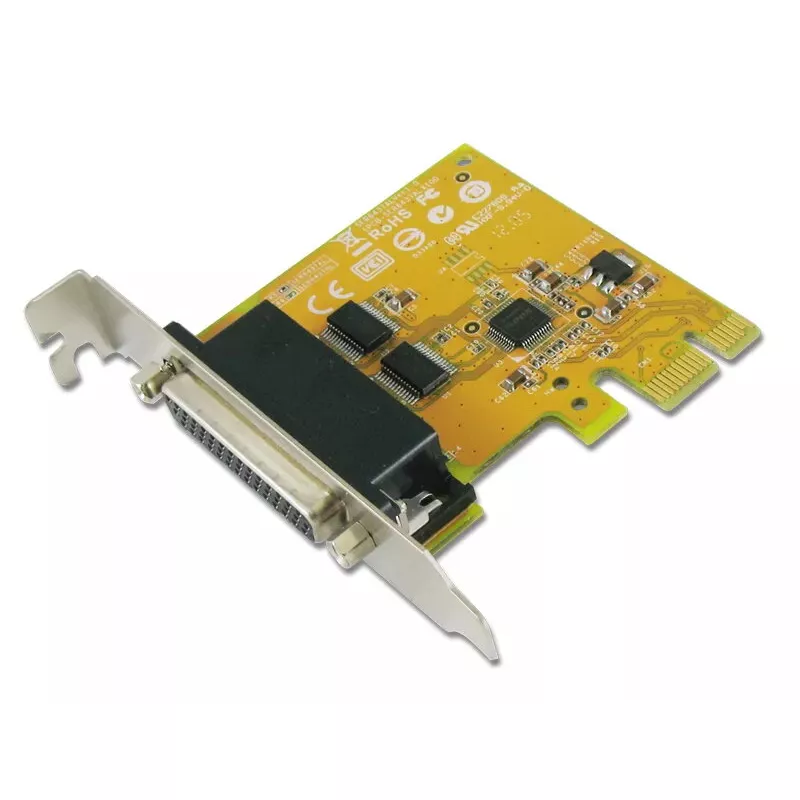

Iekšējā RS-232 saskarnes karte Sunix SER6437AL — PCIe, 115,2 Kbit/s, 128B FIFO, 65×68 mm

Sunix SER6437AL ir iekšējā RS-232 saskarnes karte, kas tiek uzstādīta PCIe slotā, lai pievienotu vai paplašinātu divus seriālos COM portus uz datora bāzētām sistēmām. Plate atbalsta datu pārraides ātrumu līdz 115,2 Kbit/s, izmanto 128 baitu FIFO buferi un ir saderīga ar izplatītiem PCIe joslas platumiem. Tās kompaktais 65 × 68 mm formas faktors un zema profila kronšteina dizains ir piemērots uzstādīšanai industriālajos datoros, iegultajās sistēmās un standarta galddatoru korpusos, kur nepieciešama mantotā seriālā savienojamība.

Priekšrocības

SER6437AL nodrošina uzticamu seriālo komunikāciju ar 128B FIFO, lai samazinātu CPU noslodzi un uzlabotu datu caurlaidspēju. Atbilstība PCI Express bāzes specifikācijas 2.0 redakcijai un atbalsts vairākām PCIe joslu konfigurācijām (x1, x2, x4, x8, x16) nodrošina plašu mātesplates saderību. Iebūvētais SUN2212 UART kontrolieris un ar 16C950 saderīgas funkcijas nodrošina stabilu UART funkcionalitāti un konfigurējamus stop bitus (1, 1,5, 2). Sertifikāti, tostarp CE, FCC, VCCI un BSMI, norāda uz normatīvo atbilstību starptautiskām izvietošanām.

Piemērots

• Industriālās automatizācijas sistēmām, kam nepieciešami uzticami RS-232 porti
• Iegultajām sistēmām un vienplates datoriem, kam nepieciešama seriālā paplašināšana
• Tirdzniecības punktu, laboratorijas un mantotā aprīkojuma integrācijai
• Lietojumiem, kur nepieciešamas zema profila vai kompaktas paplašināšanas kartes

Galvenās specifikācijas

• Saskarne: PCI Express (atbilst PCIe bāzes specifikācijas 2.0 redakcijai)
• Seriālais standarts: RS-232, 2 COM porti
• Maksimālais datu pārraides ātrums: 115,2 Kbit/s
• Iebūvētais buferis: 128 baitu FIFO
• UART saderība: ar 16C950 saderīgs, SUN2212 UART kontrolieris
• Konfigurējami stop biti: 1, 1,5, 2
• Formas faktors: kompakta karte, zema profila kronšteina atbalsts
• Izmēri: 65 × 68 mm
• Iepakojums: kastē
• Sertifikāti: CE, FCC, VCCI, BSMI

Kā lietot

Ievietojiet SER6437AL pieejamajā PCIe slotā (x1/x2/x4/x8/x16) uz mātesplates, nostipriniet karti ar kronšteinu un pievienojiet nepieciešamās ārējās ierīces pie RS-232 COM portiem. Pēc fiziskās instalācijas ieslēdziet sistēmu un instalējiet atbilstošos draiverus, ko nodrošina sistēmas pārdevējs vai Sunix, lai aktivizētu UART funkcijas. Konfigurējiet seriālos parametrus (baudu ātrumu līdz 115,2 Kbit/s, datu bitus, paritāti, stop bitus) operētājsistēmā vai lietojumprogrammā, lai tie atbilstu pievienotajām seriālajām ierīcēm.

Ieteikumi

Stabilai darbībai industriālajā vidē izmantojiet ekranētus seriālos kabeļus, nodrošiniet pareizu mātes sistēmas zemējumu un izvēlieties draiveru versijas, kas atbilst operētājsistēmai. Integrējot mantoto aprīkojumu, pārbaudiet baudu ātruma un stop bitu iestatījumus, lai izvairītos no komunikācijas kļūdām. Uzstādot plānos korpusos, izvēlieties zema profila kronšteinu, lai nodrošinātu pareizu ievietošanu.
