Iekšējais M.2 adapteris DeLOCK 62654

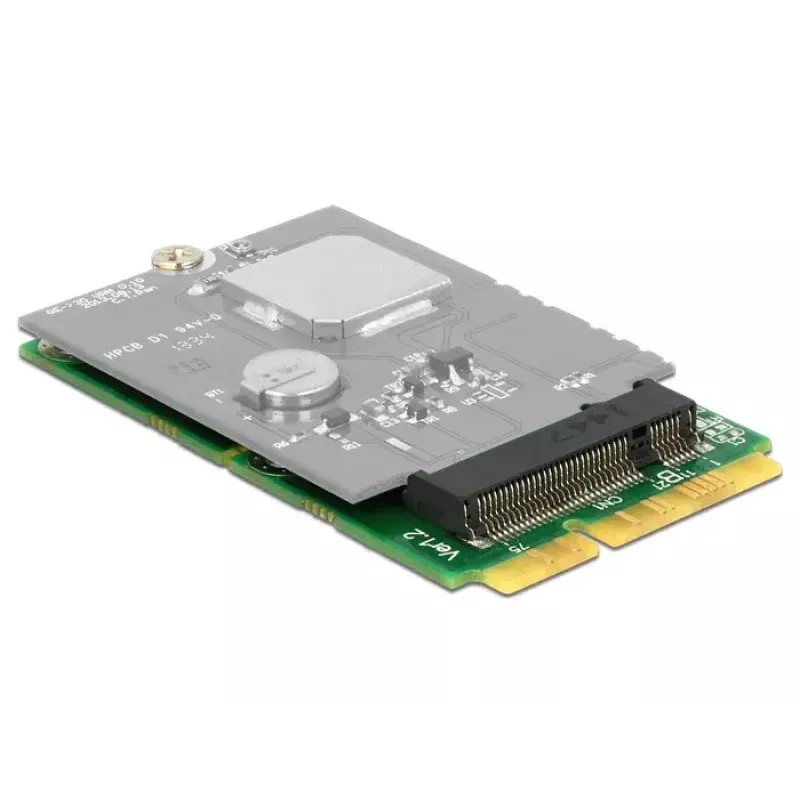

DeLOCK 62654 iekšējais M.2 adapteris ļauj uzstādīt M.2 NGFF moduļus 2242, 2230, 3042 vai 3030 formātos sistēmā, izmantojot Mini PCIe slotu. Ar 30 mm platumu un 54 mm dziļumu adapteris integrē standarta M.2 moduļus ierīcēs, kas nodrošina Mini PCI Express saskarni.

Priekšrocības

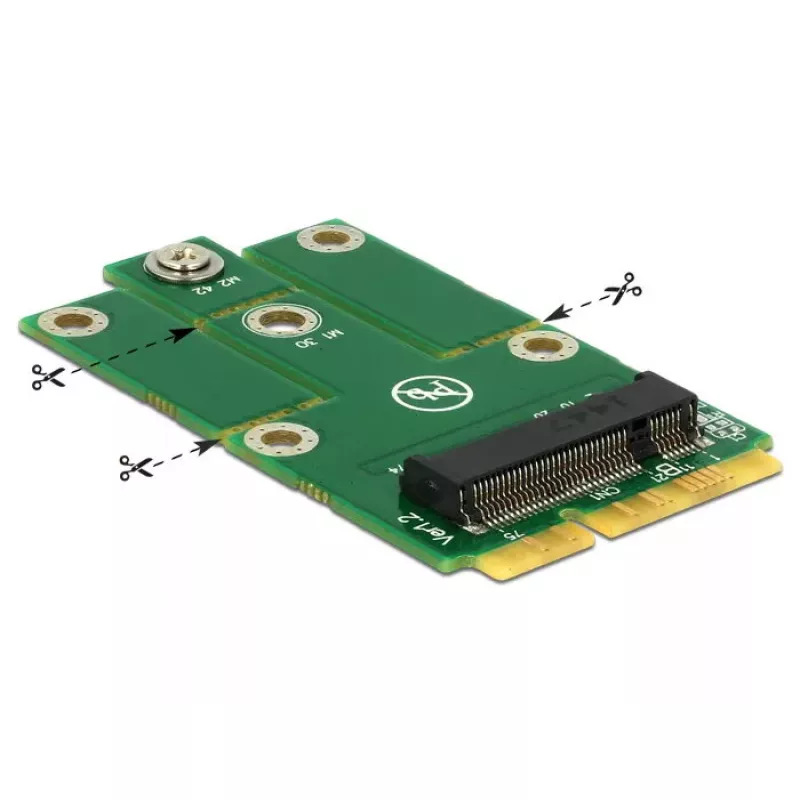

Adapteris atbalsta vairākus M.2 moduļu garumus (2242, 2230, 3042, 3030) un tiek uzstādīts caur Mini PCIe resursdatora saskarni, ļaujot izmantot M.2 ierīces sistēmās ar Mini PCI Express slotiem. Iepriekš noteikts lūzuma punkts ļauj saīsināt adapteri no pilna izmēra līdz pusei izmēra, lai pielāgotos dažādiem montāžas izkārtojumiem. Kompaktie izmēri (30 mm x 54 mm) padara to piemērotu instalācijām ar ierobežotu vietu.

Piemērots

• M.2 NGFF SSD vai moduļu integrēšanai sistēmās ar Mini PCI Express slotu
• Iegulto sistēmu vai rūpniecisko plašu uzlabošanai, kurām nav vietējo M.2 ligzdu
• M.2 moduļu prototipēšanai vai testēšanai uz Mini PCIe resursdatora platformām

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 62654
• EAN: 4043619626540
• Resursdatora saskarne: Mini PCI Express
• Izvades saskarne: M.2 (NGFF)
• Atbalstītie M.2 moduļu izmēri: 2242, 2230, 3042, 3030
• Iekšējais: Jā
• Izmēri: 30 mm (P) x 54 mm (D)

Lietošana

Ievietojiet M.2 moduli adaptera M.2 slotā un nostipriniet to atbilstošajā statīvā izvēlētajam moduļa garumam. Uzstādiet adapteri pieejamā Mini PCIe slotā uz resursdatora plates un piestipriniet to saskaņā ar resursdatora platformas montāžas metodi. Ja nepieciešams īsāks adaptera garums, pirms uzstādīšanas uzmanīgi nolauziet iepriekš noteiktajā lūzuma punktā. Pārliecinieties, ka sistēma ir izslēgta uzstādīšanas laikā un modulis ir saderīgs ar resursdatora saskarni.

Ieteikumi

Rīkojieties ar M.2 moduli un adapteri uz ESD drošas virsmas, pirms uzstādīšanas izslēdziet resursdatora sistēmu un pārbaudiet mehānisko klīrensu izvēlētajam adaptera garumam. Apstipriniet M.2 moduļa tipa saderību ar resursdatora sistēmu, lai izvairītos no funkcionālām problēmām.
