Iekšējais seriālais adapteris DeLOCK 65841

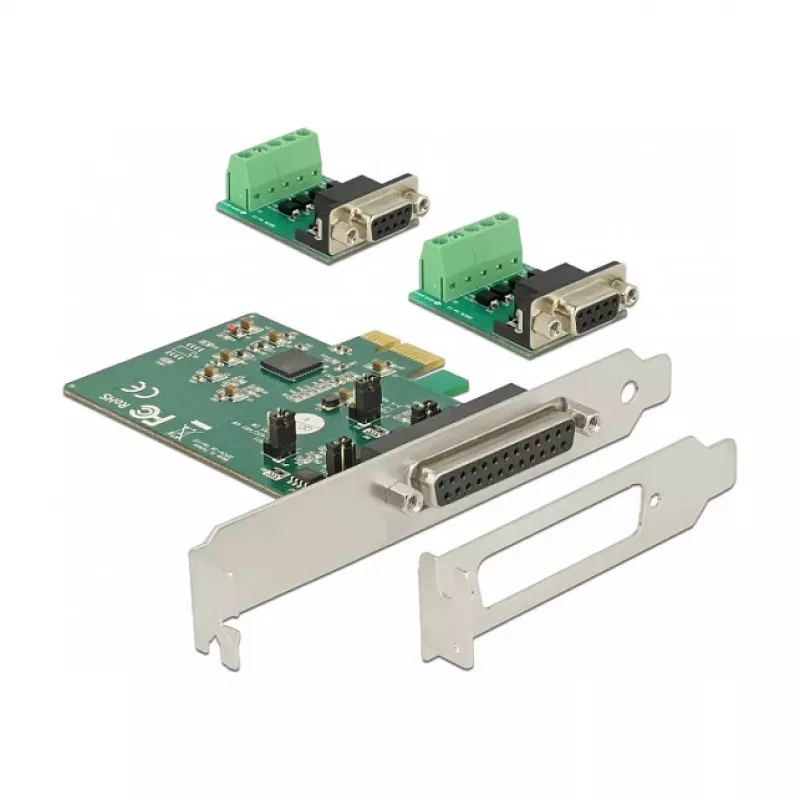

DeLOCK 65841 ir iekšējais seriālais adapteris ar PCIe saimniekdatora saskarni, kas paredzēts integrēšanai personālajos un mini‑PC datoros. Tas nodrošina RS‑422/485 savienojamību rūpniecisko fieldbus sistēmu, iekārtu kontrolleru, pārveidotāju un mērījumu datu ieguves iekārtām. Karte izmanto Exar 17V352 mikroshēmojumu un tiek piegādāta ar zema profila kronšteiniem uzstādīšanai kompaktās sistēmās.

Priekšrocības

Adapteris atbalsta vairākas seriālās konfigurācijas (datu biti: 5, 6, 7, 8; stopbiti: 1, 1,5, 2) un piedāvā plašu pārsprieguma aizsardzību un paplašinātu darba temperatūras diapazonu uzticamai darbībai prasīgās vidēs. Tā zema profila formas faktors un kompaktie izmēri (91 × 12 × 64 mm) vienkāršo montāžu standarta un maza izmēra korpusos. Saderība ar Windows Server 2012 R2 un Windows Server 2016 padara to piemērotu lietošanai serveros.

Piemērots

• Rūpnieciskās fieldbus sistēmas
• Iekārtu kontrolleri un automatizācijas aprīkojums
• Signālu pārveidotāji un RS‑422/485 ierīces
• Mērījumu datu ieguves un uzraudzības sistēmas
• Uzstādīšana mini‑PC un ierobežotas vietas PC korpusos

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis: 65841
• Saimniekdatora saskarne: PCIe
• Saskarnes tips: Seriālā (RS‑422/485)
• Mikroshēmojums: Exar 17V352
• Datu biti: 5, 6, 7, 8
• Stopbiti: 1, 1,5, 2
• Iekšējais: Jā
• Krāsa: Melna
• Saderīgās OS: Windows Server 2012 R2, Windows Server 2016
• Izmēri (P × D × A): 91 × 12 × 64 mm

Lietošana

Uzstādiet DeLOCK 65841 brīvā PCIe slotā mātesplatē. Izvēlieties un piestipriniet atbilstošo kronšteinu (standarta vai zema profila) atbilstoši PC korpusam. Pievienojiet RS‑422/485 vadojumu pie seriālā savienotāja, ievērojot ierīces un kabeļu specifikācijas. Pēc aparatūras uzstādīšanas, startējiet sistēmu un instalējiet nepieciešamos draiverus Exar 17V352 mikroshēmojumam atbalstītajās Windows Server sistēmās. Pārbaudiet komunikācijas iestatījumus (datu bitus, stopbitus, bodu pārraides ātrumu) saimnieka lietojumprogrammā vai ierīču pārvaldniekā.

Ieteikumi

Darbinot elektriski trokšņainā vai rūpnieciskā vidē, nodrošiniet pareizu iezemējumu un izmantojiet ekranētus kabeļus. Pirms ieviešanas pārbaudiet draiveru pieejamību un saderību ar jūsu servera OS, kā arī pārbaudiet komunikācijas iestatījumus ar paredzēto fieldbus vai ierīci, lai nodrošinātu stabilu darbību.
