InLine 66659F tīkla datu nesēja pārveidotājs 10000 Mbit/s 1310 nm vienmoda Melns

Efektīvs datu nesēja pārveidotājs vieglai tīkla migrācijai no vara uz optisko šķiedru
Atbalsta 10 Gb/s pārraides ātrumu augstai tīkla veiktspējai
Link Fault Pass Through (LFP) funkcija vienkāršai apkopei
Zems enerģijas patēriņš un stabila veiktspēja ilgstošā darbībā
Plug-and-play risinājums vienkāršai uzstādīšanai

InLine® tīkla datu nesēja pārveidotājs nodrošina izmaksu ziņā efektīvu esošo tīklu migrāciju vai paplašināšanu, pārveidojot elektriskos vara signālus optiskās šķiedras signālos. Tas ļauj savienot tīklus ar attālumu līdz 10 km, izmantojot vienmoda optisko šķiedru.
Aprīkots ar integrētu augstas veiktspējas kodolu, apraides vētras kontroli un IEEE 802.3x plūsmas kontroli, šis pārveidotājs nodrošina stabilu un uzticamu tīkla savienojumu. Integrētā CRC kļūdu pārbaude optimizē signāla kvalitāti un samazina datu zudumus. Datu nesēja pārveidotājs piedāvā arī Link Fault Pass Through (LFP) funkciju, lai atvieglotu apkopes darbus un agrīnā stadijā atklātu tīkla kļūdas.

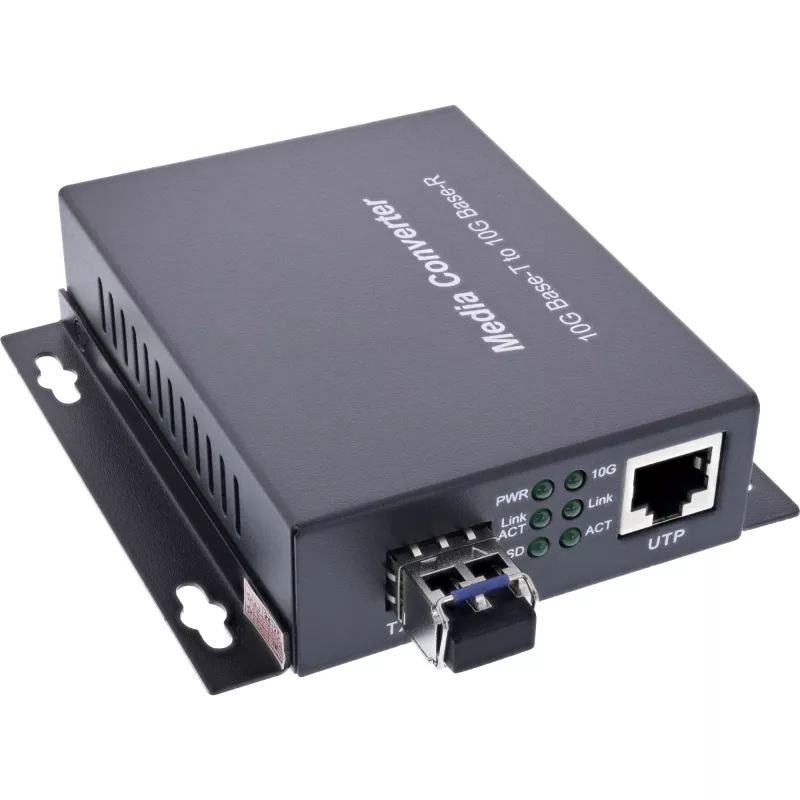

Kompaktais dizains ar RJ45 portu vītā pāra savienojumiem un SFP portu optiskajai šķiedrai padara ierīci elastīgu lietošanā. Pateicoties zemajai siltuma izdalīšanai un zemajam enerģijas patēriņam, pārveidotājs nodrošina ilgstošu un netraucētu darbību.
Tehniskās specifikācijas:

Atbalstītie pārraides ātrumi:
Vītais pāris: 10/100/1000 Mb/s (10/100/1000Base-T), 2,5/5/10 Gb/s (2,5/5/10GBase-T)
Optiskā šķiedra: 10 Gb/s (10GBase-R)

Maksimālais pārraides attālums: 10 km (vienmoda optiskā šķiedra)
Viļņa garums: 1310 nm
UTP ports: vītā pāra RJ45 ligzda
Optiskās šķiedras savienojums: SFP moduļa ports
Statusa gaismas diodes savienojuma uzraudzībai
Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Mitrums: 5% - 80%, bez kondensācijas
Izmēri: apm. 94 x 93,3 x 26 mm (ieskaitot montāžas kronšteinus)

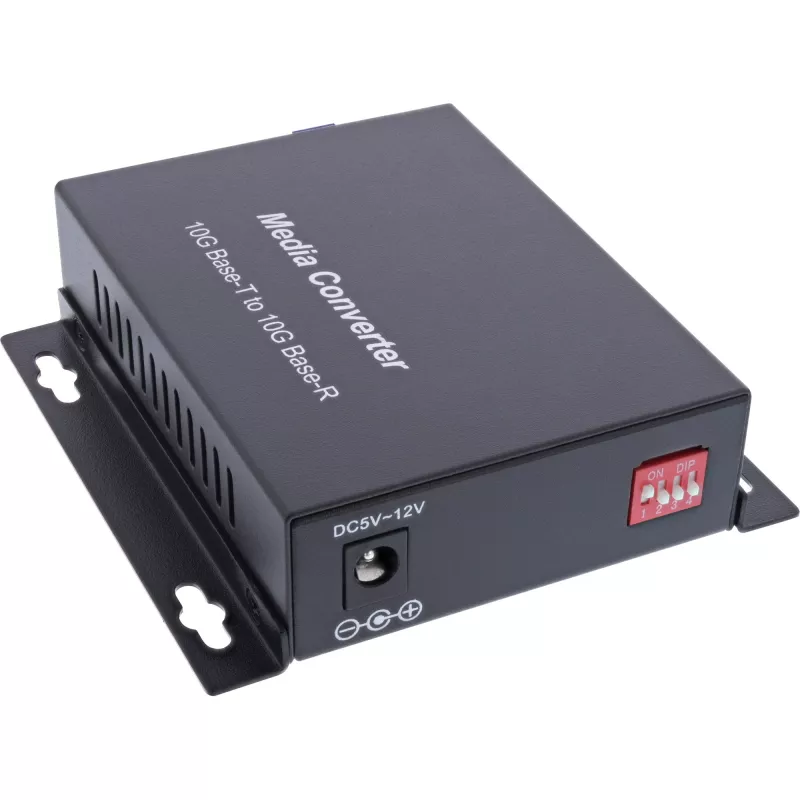

Ārējais barošanas bloks: 12 V līdzstrāva/1 A

Piegādes komplekts:

1x InLine® tīkla datu nesēja pārveidotājs ar montāžas kronšteiniem

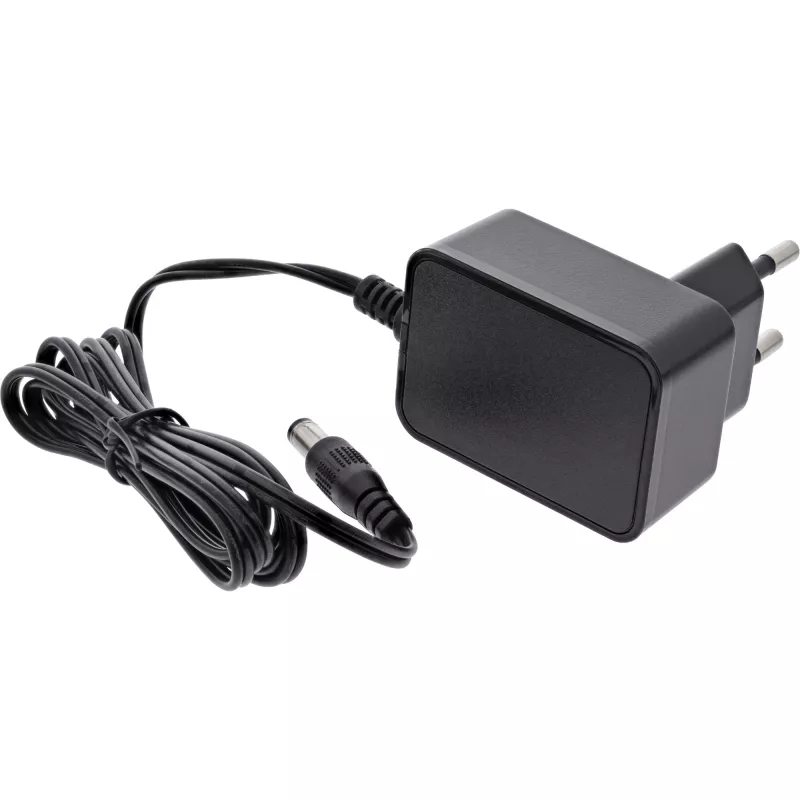

1x barošanas bloks 12 V līdzstrāva / 1 A
1x 4 skrūvju un sienas dībeļu komplekts
1x lietošanas instrukcija (vācu / angļu)
Iepriekš uzstādīts SFP modulis

InLine 66659F. Maksimālais datu pārraides ātrums: 10000 Mbit/s, Pārveidotāja ievades saskarne: 10Base-T, 10GBase-T, 100Base-T, 1000Base-T, Pārveidotāja izvades saskarne: 10GBASE-R. Maksimālais pārraides attālums: 10000 m, Viļņa garums: 1310 nm, Šķiedras režīma struktūra: Vienmoda. Gaismas diožu indikatori: Statuss, Produkta krāsa: Melns. Optiskās šķiedras savienotājs: SFP+, LCD, Savienojamības tehnoloģija: Vadu. Izejas spriegums: 12 V, Izejas strāva: 1 A

Lietošana

Uzstādiet datu nesēja pārveidotāju, izmantojot komplektā iekļautos kronšteinus, vai novietojiet to uz stabilas virsmas. Ievietojiet iepriekš uzstādīto SFP moduli SFP portā un pievienojiet vienmoda optiskās šķiedras kabeli SFP modulim. Pievienojiet Ethernet ierīci RJ45 UTP portam. Pievienojiet 12 V līdzstrāvas/1 A barošanas adapteri un pārbaudiet darbību, izmantojot statusa gaismas diodes. Izmantojiet Link Fault Pass Through (LFP) funkciju, lai palīdzētu veikt traucējummeklēšanu un pārraidītu saites statusu starp optiskās šķiedras un vara pusēm.

Ieteikumi

Lai nodrošinātu uzticamu 10 Gb/s darbību, izmantojiet vienmoda optisko šķiedru, kas paredzēta 1310 nm viļņa garumam, un uzturiet optiskās šķiedras savienojumus tīrus. Uzstādiet pārveidotāju vidē, kas atbilst norādītajiem temperatūras un mitruma diapazoniem, un nodrošiniet pietiekamu ventilāciju, lai uzturētu zemu darba temperatūru.
