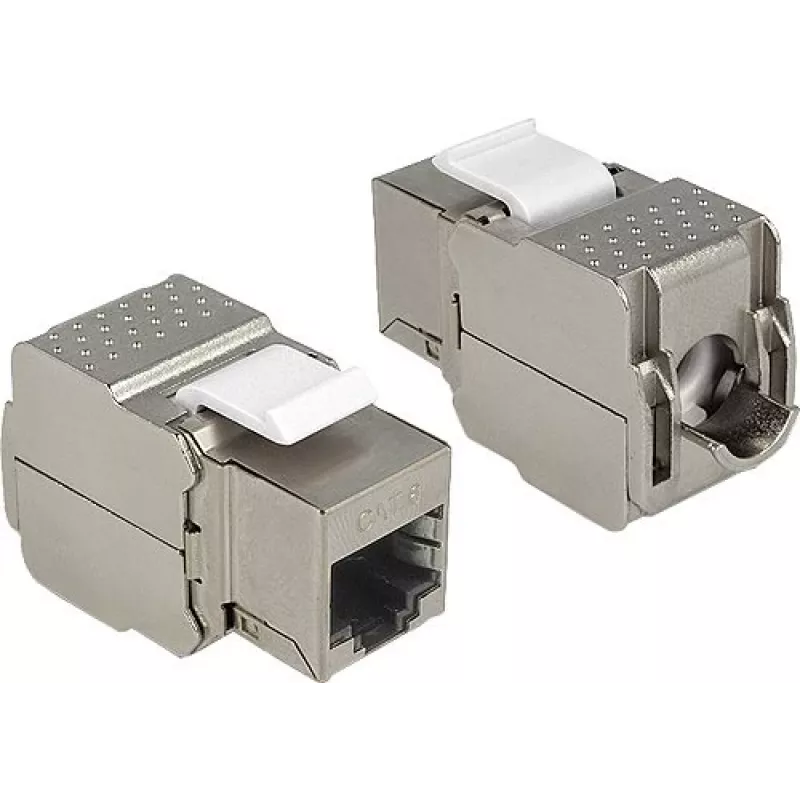

Keystone modulis DeLOCK 86154

DeLOCK 86154 keystone modulis nodrošina kompaktu saskarni vītā pāra kabeļa pievienošanai RJ45 ligzdai. Modulis ir ar standartizētiem izmēriem un sudrabotu apdari, un tas ievietojams klikšķa veidā keystone-saderīgos patch paneļos, rāmīšos vai virsmas montāžas kastēs, nodrošinot vienkāršu uzstādīšanu tīkla piederumu izkārtojumos.

Priekšrocības

Modulis apvieno RJ45 ligzdu priekšpusē ar LSA savienojumu aizmugurē, nodrošinot drošu signāla pārraidi un kārtīgu kabeļa noslēgumu. Tā standarta keystone formas faktors garantē saderību ar izplatītākajiem montāžas rāmjiem un rāmīšiem, savukārt mazie izmēri atbalsta vietu taupošas instalācijas.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Vītā pāra kabeļu noslēgšana patch paneļos un keystone rāmīšos
• Mājas un mazā biroja tīkla sienas kontaktligzdas
• Virszemes montāžas kastes un pielāgoti tīkla korpusi

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 86154
• Savienotāji: RJ45 ligzda (priekšpusē) un LSA (aizmugurē)
• Krāsa: sudraba
• Izmēri (P×D×A): 37.8 mm × 16 mm × 21.9 mm
• Formas faktors: keystone modulis

Lietošana

Sagatavojiet vītā pāra kabeli, noņemot ārējo apvalku un sakārtojot vadus atbilstoši izvēlētajam vadu standartam. Noslēdziet vadus LSA kontaktos moduļa aizmugurē, nodrošinot drošu ievietošanu. Ievietojiet keystone moduli saderīgā patch panelī, rāmītī vai virsmas montāžas kastē, līdz tas nofiksējas ar klikšķi, tad pievienojiet RJ45 spraudni priekšējai ligzdai.

Ieteikumi

Pirms noslēgšanas pārbaudiet vadu shēmu (T568A vai T568B) un pēc uzstādīšanas pārbaudiet savienojumu ar piemērotiem tīkla testeriem, lai nodrošinātu pareizu pāru izvietojumu un signāla integritāti.
