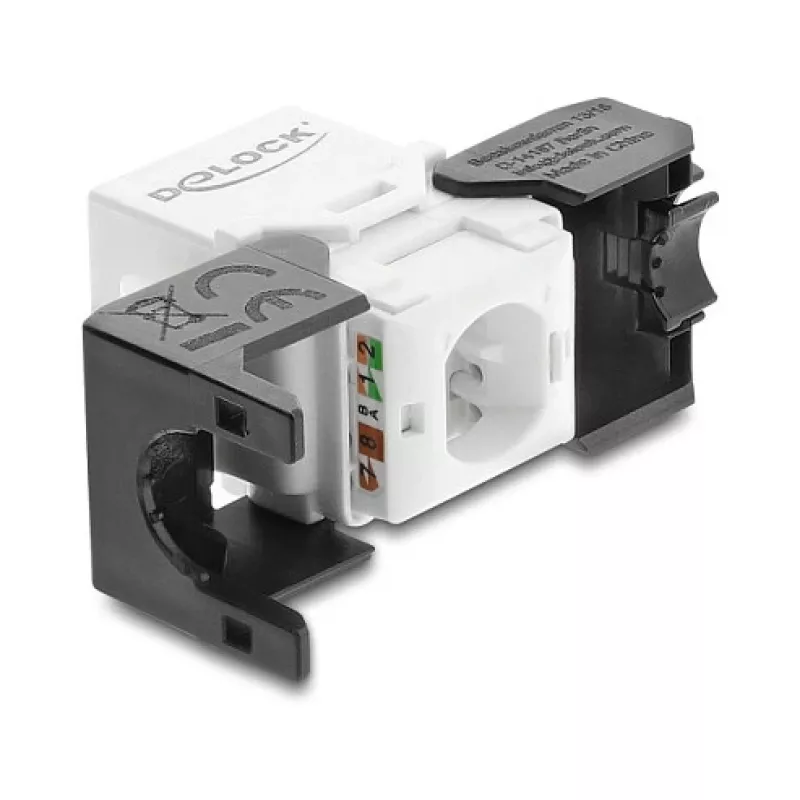

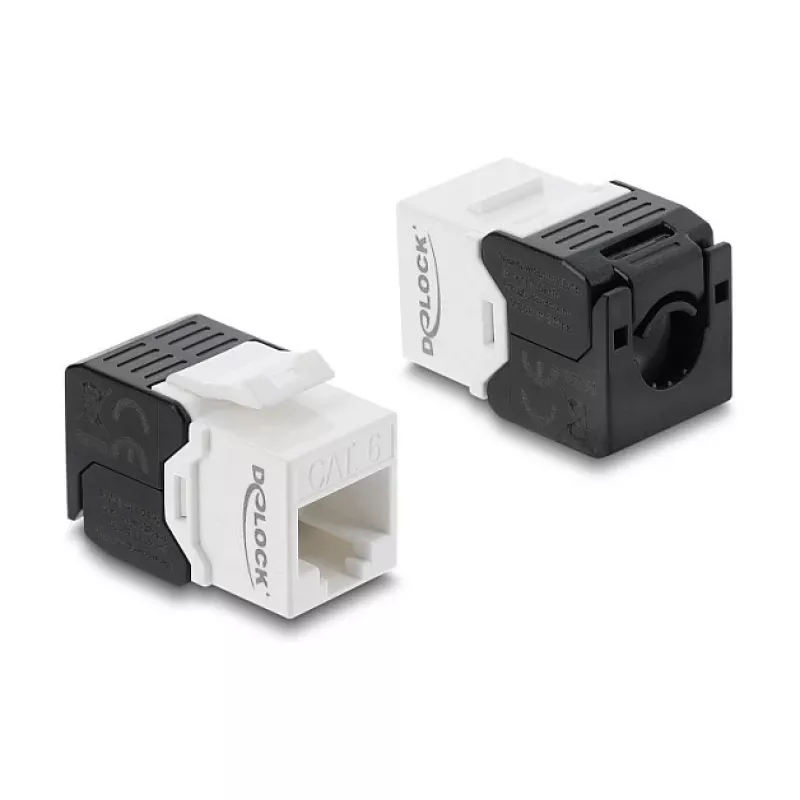

Keystone modulis DELOCK RJ45 uz LSA Cat.6 UTP bez instrumentiem, plakana konstrukcija, 16.2×28.2×19.4 mm, melns/balts

Keystone modulis DELOCK RJ45 uz LSA Cat.6 UTP ir kompakts, bez instrumentiem lietojams plakans savienotājs, kas paredzēts tīkla ligzdu montāžai keystone komutācijas paneļos, apdares plāksnēs vai virsmas montāžas kārbās. Modulis vienā pusē pieņem RJ‑45 spraudni, bet otrā pusē nodrošina LSA termināciju Cat.6 UTP kabeļiem. Ar nelieliem izmēriem (16.2 × 28.2 × 19.4 mm) un pieejamību melnā vai baltā krāsā, modulis tiek piegādāts atsevišķi polimaisiņā un ir piemērots instalācijām, kur nepieciešams ierobežots telpas apjoms un zems profils.

Priekšrocības

Bez instrumentiem lietojamā konstrukcija novērš nepieciešamību pēc papildu presēšanas vai savienošanas instrumentiem, nodrošinot ātrāku un vienkāršāku uzstādīšanu. Plakanā konstrukcija un kompaktie izmēri samazina izvirzījumu aiz sienas plāksnēm un ļauj veikt glītu montāžu seklās kārbās. RJ‑45 ligzdas un LSA terminācijas kombinācija atbalsta strukturētu Cat.6 UTP kabeļošanu, vienlaikus uzturot uzticamu elektrisko kontaktu. Tas, ka modulis tiek pārdots atsevišķi, ļauj viegli nomainīt vai paplašināt atsevišķus tīkla portus pēc nepieciešamības.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet moduli saderīgā keystone atverē – komutācijas panelī, sienas plāksnē vai virsmas montāžas kārbā – līdz tas nofiksējas vietā. Sagatavojiet Cat.6 UTP kabeli, noņemot apvalku, lai atklātu vadītāju pārus, un sakārtojiet vadus atbilstoši piemērotajam instalācijas standartam. Terminējiet katru vadītāju LSA kontaktos, ievērojot moduļa vadu vadotni; bez instrumentiem lietojamais mehānisms nostiprina vadītājus bez atsevišķiem savienošanas instrumentiem. Iespraudiet RJ‑45 savienotāju no tīkla ierīces vai savienotājkabeļa priekšējā RJ‑45 ligzdā, lai izveidotu savienojumu.

Ieteikumi

Izmantojiet ar Cat.6 UTP viengabala vadiem 22–24 AWG un nodrošiniet konsekventu instalācijas standartu visā savienojumā. Izvairieties no pārmērīgas kabeļa locīšanas terminācijas punkta tuvumā, lai saglabātu signāla integritāti. Instalācijām prasīgā vidē vai gadījumos, kad nepieciešama ekranēta kabeļošana, izvēlieties moduli un kabeļus, kas atbilst šīm ekranēšanas prasībām.
