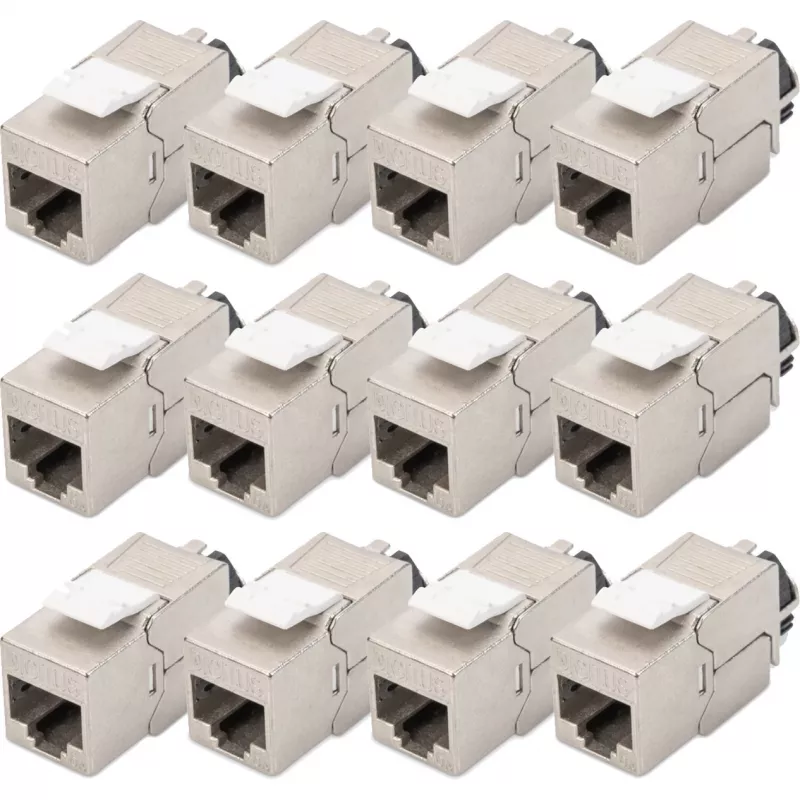

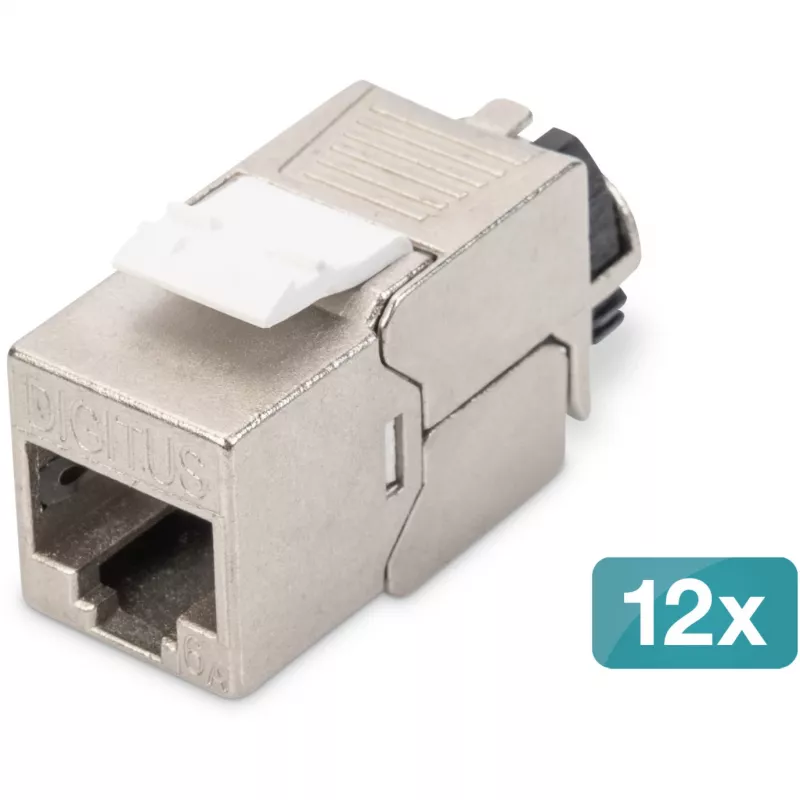

Keystone modulis DIGITUS CAT 6A ekranēts ar inteliģentu kabeļu pārvaldnieku, plakans RJ-45, 14,5×34,5×21 mm — 12 gab.

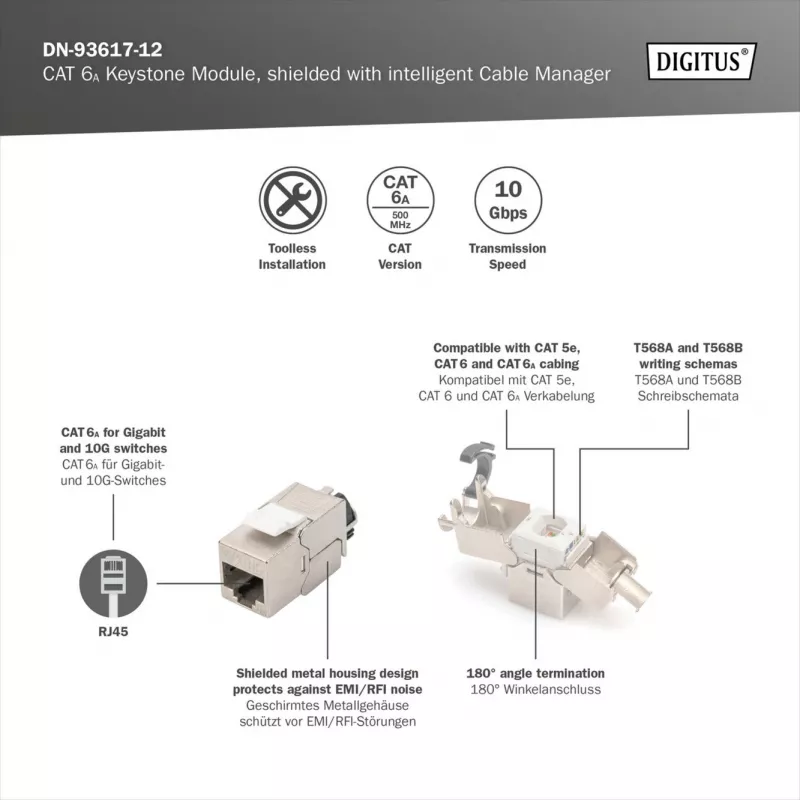

DIGITUS CAT 6A ekranēto keystone moduļu komplekts (12 gab.) ir kompakts, plakana RJ-45 risinājums strukturētai kabeļu sistēmai sadales paneļos, sienas ligzdās un keystone rāmjos. Katram modulim ir metalizēts korpuss ar 360° ekrāna kontaktu, atkārtoti aizverams inteliģents kabeļu pārvaldnieks vilkmes atslogošanai un bezkontakta LSA izolācijas pārvietojuma savienotāji, kas krāsu kodēti atbilstoši EIA/TIA 568 A & B. Ar CAT 6A veiktspēju līdz 500 MHz un 10GBase-T atbalstu moduļi ir paredzēti ātrgaitas Ethernet lietojumiem un PoE izvietošanai profesionālās instalācijās. Mazie izmēri (14,5 × 34,5 × 21 mm) ļauj blīvu rindu uzstādīšanu 19" 1U paneļos un saderību ar dizainorientētām sadales kārbām.

Priekšrocības

Šie ekranētie CAT 6A moduļi apvieno pilnīgu 360° ekranēšanu un niķelētu cinka lieta korpusu uzticamai EMI aizsardzībai un mehāniskai izturībai. Integrētais, atkārtoti aizveramais inteliģentais kabeļu pārvaldnieks nodrošina kabeļa maršrutēšanu un vilkmes atslogošanu bez papildu daļām, savukārt bezkontakta LSA terminēšana paātrina lauka montāžu un samazina uzstādīšanas laiku. Kontakti ir apzeltīti virs niķeļa stabilam elektriskajam kontaktam, un pārbaudītie saspēles cikli garantē ilgmūžību biežas lietošanas vidē. Plakanais RJ-45 profils atbalsta uzstādīšanu plānos rāmjos un dizainā saderīgās kārbās.

Piemērots

• Ātrgaitas Ethernet tīkliem (10GBase-T) birojos un datu centros
• Strukturētai kabeļu sistēmai sadales paneļos, sienas ligzdās un keystone rāmjos
• PoE un PoE+ darbināmām ierīcēm, ieskaitot IEEE 802.3af/at/bt izvietojumus
• Lauka montāžas un modernizācijas projektiem, kur nepieciešama bezkontakta terminēšana
• Uzstādīšanai kompaktās vai dizainā saderīgās sadales kārbās

Galvenās specifikācijas

• Kategorija: CAT 6A, 10GBase-T, līdz 500 MHz
• Ekranēšana: 360° ekrāna kontakts; metalizēts (niķelēts cinka lieta) korpuss
• Savienotājs: RJ-45 8P8C, plakans profils
• Terminēšana: LSA izolācijas pārvietojuma savienotāji, krāsu kodēti pēc EIA/TIA 568 A & B, bezkontakta
• Kabeļa saderība: vara vads AWG 26/7 – 22/1, vīts un ciets (testēts ar AWG 22/1)
• Kontaktu materiāls un pārklājums: fosforbronzas kontakti; niķeļa pamatne ar 0,5 μ zelta pārklājumu
• Elektriskie parametri: Dielektriskā izturība 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zemējums)
• Mehāniskie parametri: Ievietošanas spēks maks. 30 N; noturēšanas spēks 7,7 kg starp ligzdu un spraudni; saspēles cikli ≥ 1000
• Darba temperatūra: -20 °C līdz +70 °C
• PoE atbalsts: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE pastāvīgajā līnijā)

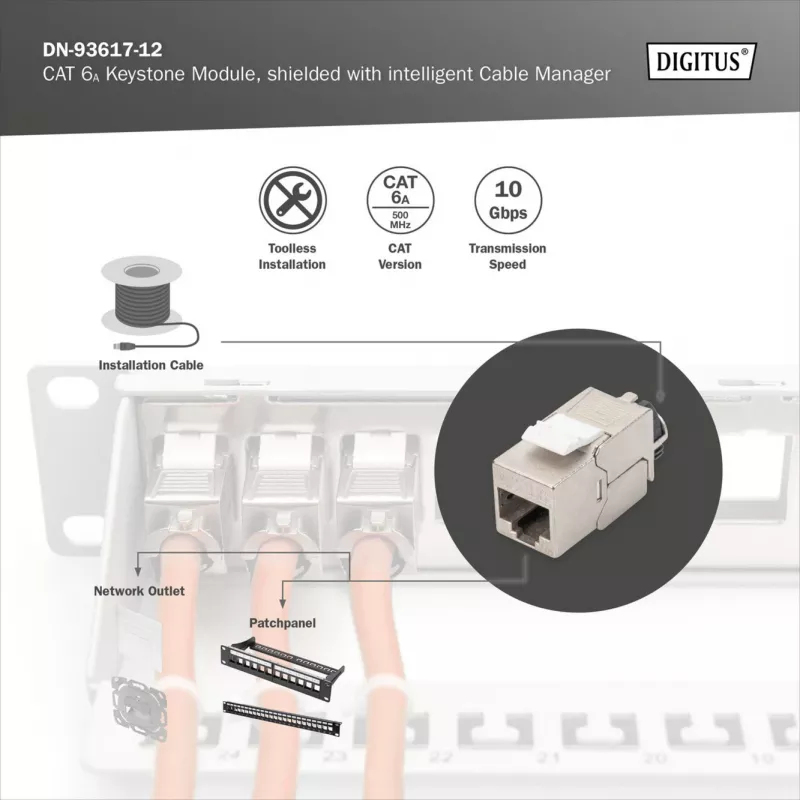

• Montāža: Piemērots sadales paneļiem un sadales kārbām; rindu uzstādīšana 19" 1U paneļos
• Komplekta saturs un izmēri: 12 moduļi; 14,5 × 34,5 × 21 mm; plakans dizains

Kā lietot

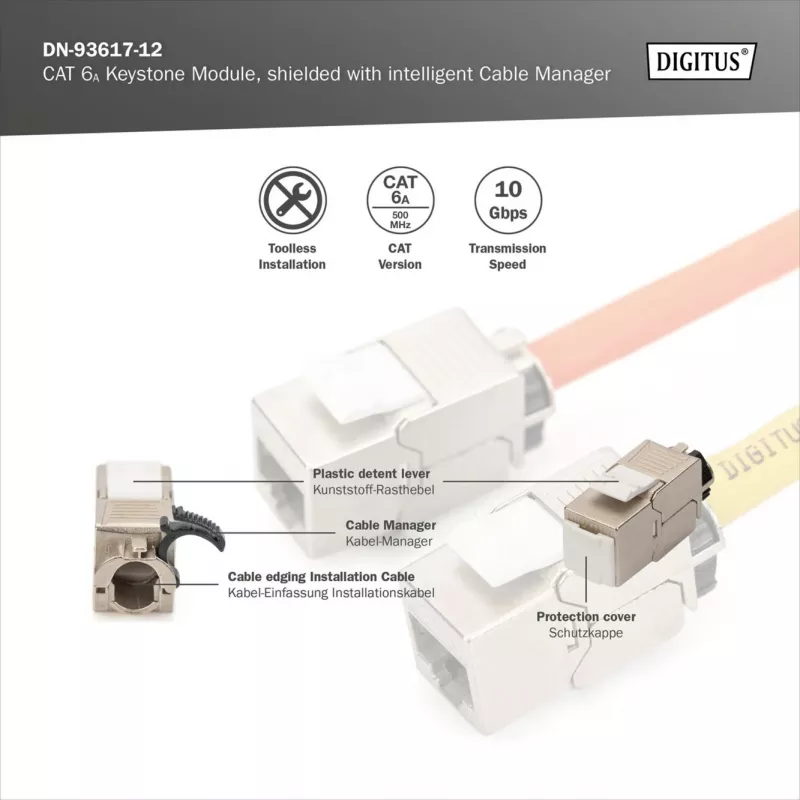

Sagatavojiet plakanu vai apaļu vara kabeli, noņemot ārējo apvalku, lai atklātu atsevišķus vadītājus. Atveriet atkārtoti aizveramo inteliģento kabeļu pārvaldnieku, ievadiet vadītājus krāsu kodētajās LSA terminēšanas slotos atbilstoši EIA/TIA 568 A vai B un aizveriet kabeļu pārvaldnieku, lai nodrošinātu vilkmes atslogošanu un kabeļa fiksāciju. Terminēšana tiek veikta bez instrumentiem, izmantojot izolācijas pārvietojuma savienotāju. Ievietojiet spraudni RJ-45 ligzdā un pārbaudiet savienojumu ar piemērotu tīkla testēšanas aprīkojumu. Lai uzstādītu panelī vai sienas plāksnē, iespiediet keystone moduļus saderīgos rāmjos vai plāksnēs un nodrošiniet 360° ekrāna kontaktu, savienojot moduļa ekrānu ar šasijas zemējumu.

Ieteikumi

Izmantojiet cietu AWG 22/1 instalācijas kabeli optimālai CAT 6A veiktspējai un pārbaudiet PoE jaudas klases, izvietojot darbināmas ierīces. Nodrošiniet pareizu ekranēto moduļu zemējumu paneļos vai sadales kārbās, lai saglabātu EMI aizsardzību. Augsta blīvuma 1U instalācijās nodrošiniet pietiekamu gaisa plūsmu un ievērojiet ieteikto liekšanas rādiusu plakaniem kabeļiem, lai saglabātu signāla integritāti.
