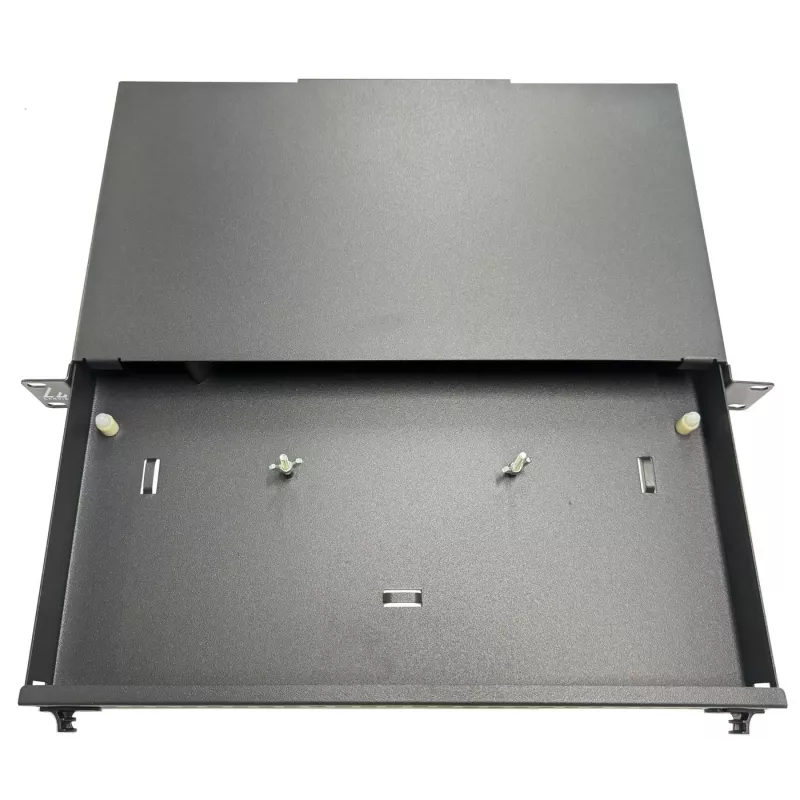

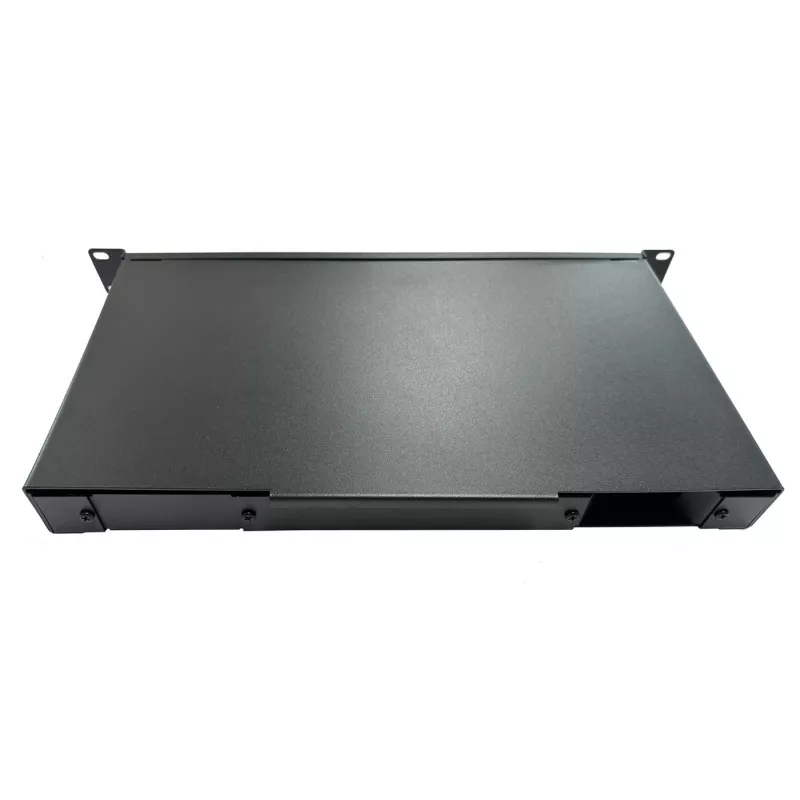

Lanview LVO231544 patch panelis 1U

Lanview LVO231544 ir 19" 1U tērauda šķiedru optikas patch panelis līdz 24 SC Simplex vai LC Duplex adapteriem. Ierīce ir uzstādāma statīvā un melnā krāsā, aizmugurē ir četri Ø20 mm ievadi, kas piemēroti PG skrūvju savienojumiem, un divi taisnstūrveida ievadi (80 x 34 mm) ar pievienotajām tukšajām plāksnītēm. Panelis ietver ar gumiju pārklātu stiepes slodzes samazināšanas elementu, kas saderīgs ar izpūšamās šķiedras kabeļiem, un stiprinājumus savienojumu kasetēm, lai atvieglotu organizētu šķiedru pārvaldību.

Priekšrocības

Patch panelis nodrošina kompaktu 1U aizņēmumu, lai pārvaldītu līdz pat 24 šķiedru savienotājus, un piedāvā integrētu kabeļu stiepes slodzes samazināšanu un kabeļu pārvaldības izgriezumus šķiedru nostiprināšanai ar kabeļu saitītēm vai velkro lentām. Izturīgs no tērauda un melnā apdarē, tas atbalsta savienojumu kasešu un standarta SC/LC adapteru sakārtotu uzstādīšanu, padarot to piemērotu strukturētām šķiedru instalācijām.

Piemērots

• 19" statīvu instalācijām, kur nepieciešami līdz 24 SC Simplex vai LC Duplex savienojumi
• Datu centriem un telekomunikāciju skapjiem organizētai šķiedru terminācijai
• Uz savienojumu kasetēm balstītai šķiedru savienošanai un pārvaldībai
• Iekštelpu izpūšamās šķiedras vai kanālos ievadītām šķiedru sistēmām

Galvenās specifikācijas

• Formas faktors: 19" 1U statīvā montējams panelis
• Adapteru ietilpība: līdz 24 SC Simplex vai LC Duplex
• Materiāls: tērauds
• Krāsa: melna
• Aizmugures ievadi: 4 × Ø20 mm (PG skrūvju savienojumiem saderīgi) + 2 × 80 × 34 mm taisnstūrveida ievadi ar tukšajām plāksnītēm
• Stiepes slodzes samazināšana: ar gumiju pārklāta, piemērota izpūšamajai šķiedrai
• Stiprinājumi: savienojumu kasetēm un kabeļu pārvaldības izgriezumi kabeļu saitītēm/velkro
• Svars: 3.29 kg (ierīce), iepakojuma svars 3.7 kg

Lietošana

Uzstādiet Lanview LVO231544 standarta 19" statīvā, aizņemot 1U statīva vietu. Uzstādiet SC vai LC adapterus priekšējā panelī līdz norādītajai ietilpībai, ievadiet ienākošo šķiedru caur paredzētajiem aizmugures ievadiem un nostipriniet kabeļus, izmantojot ar gumiju pārklāto stiepes slodzes samazināšanas elementu un kabeļu pārvaldības izgriezumus. Ja izmantojat savienojumu kasetes, ievietojiet tās stiprinājumos un organizējiet savienojumus kasetē pirms paneļa aizvēršanas.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, pārliecinieties, ka šķiedras ir izvadītas bez stingriem līkumiem un nostiprinātas ar kabeļu saitītēm vai velkro izgriezumos, lai samazinātu slodzi. Izmantojiet atbilstošus PG savienotājus Ø20 mm ievadiem un, ja neizmanto, turiet taisnstūrveida ievadu tukšās plāksnītes vietā, lai saglabātu aizsardzību pret putekļiem.
