LDO regulators Texas Instruments LM1085 IT5.0 — fiksēts 5 V, TO-220 korpuss

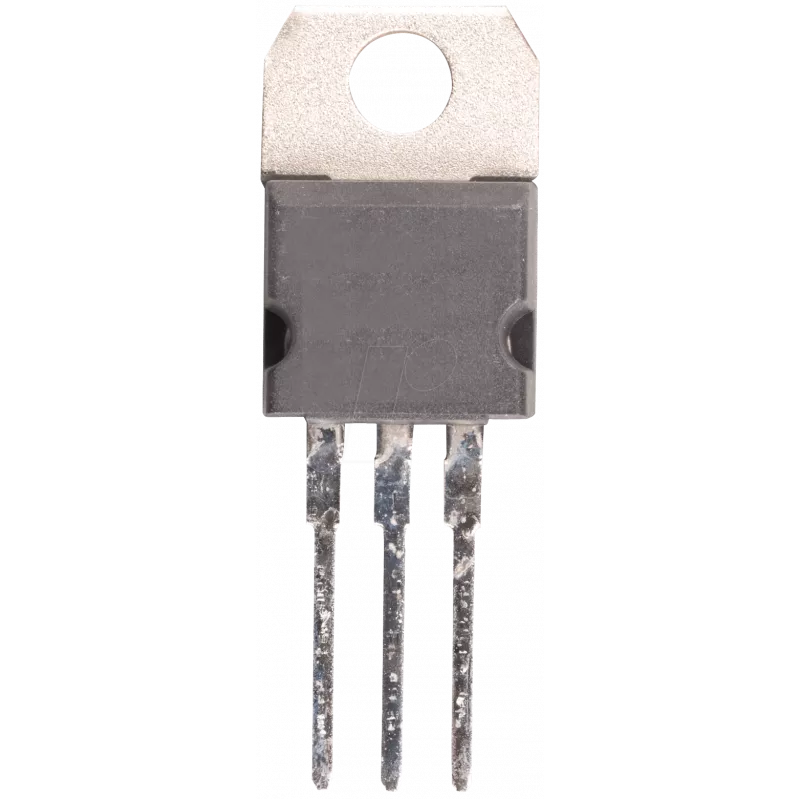

Texas Instruments LM1085 IT5.0 ir fiksēts 5 V zema izkrišanas sprieguma (LDO) lineārais sprieguma regulators, kas piegādāts TO-220 montāžas caurumu korpusā. Paredzēts stabila 5 V izejas sprieguma nodrošināšanai ar zemu izkrišanas spriegumu, tas domāts plates līmeņa regulēšanai, kur svarīga siltuma veiktspēja un montāžas vienkāršība. Ierīce ietver iekšējās shēmas, lai nodrošinātu izejas stabilitāti un aizsardzības funkcijas, kas raksturīgas mūsdienu lineārajiem regulatoriem, vienlaikus saglabājot vienkāršu ieviešanu barošanas avotu konstrukcijās elektronikai, iegultajām sistēmām un patēriņa iekārtām.

Priekšrocības

LM1085 IT5.0 piedāvā zemu izkrišanas spriegumu, kas ļauj regulēt ar nelielu ieejas-izejas starpību, uzlabojot efektivitāti daudzās 5 V lietojumprogrammās. TO-220 korpuss nodrošina efektīvu siltuma izkliedi un vienkāršu montāžu uz caurumiem montējamām iespiedplatēm. Fiksētais 5 V izejas spriegums vienkāršo konstrukciju, jo nav nepieciešami ārējie iestatīšanas rezistori, un integrētā aizsardzība veicina drošu darbību mainīgas slodzes un siltuma apstākļos.

Piemērots

• Plates līmeņa 5 V barošanas kopnes mikrokontrolleriem un ciparu loģikai
• Iegultās sistēmas un mazi vienplates datori, kam nepieciešams regulēts barošanas avots
• Barošanas avoti sensoriem, izpildmehānismiem un perifērijas ierīcēm
• Iekārtu remonts vai modernizācija, kur piemērots TO-220 korpusa lineārais regulators

Galvenās specifikācijas

• Izejas spriegums: fiksēts 5 V
• Korpusa tips: TO-220 montāžas caurumos
• Ierīces tips: zema izkrišanas sprieguma (LDO) lineārais regulators
• Tipiska zema izkrišanas sprieguma darbība, piemērota nelielām ieejas-izejas starpībām
• Integrētas aizsardzības un stabilitātes funkcijas drošai izejai

Lietošana

Uzstādiet LM1085 IT5.0 uz iespiedplates, izmantojot TO-220 montāžas atveres vai saderīgu siltuma izlietni, lai uzlabotu siltuma izkliedi, darbojoties ar lielāku strāvu. Pievienojiet ieejas barošanas avotu regulatora ieejas spailei, regulēto 5 V izeju slodzei un kopējo zemi shēmas zemei. Pievienojiet ieejas un izejas kondensatorus, kā ieteikts ierīces datu lapā, lai nodrošinātu stabilitāti; novietojiet kondensatorus tuvu regulatora spailēm un izvēlieties vērtības un tipus, kas atbilst ražotāja norādījumiem. Ievērojiet pareizu polaritāti un pārliecinieties, ka ieejas spriegums pārsniedz minimālo regulēšanai nepieciešamo, vienlaikus nepārsniedzot ierīces maksimālo nominālu.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet zemas ESR kondensatorus izejā, kā iesaka Texas Instruments, uzstādiet TO-220 korpusu uz atbilstošas siltuma izlietnes, ja tiek patērēta ievērojama slodzes strāva, un pārbaudiet siltuma robežas savā lietojumā. Saglabājiet īsus vadus un nodrošiniet pietiekamu ventilāciju, lai uzturētu stabilu 5 V regulēšanu mainīgos apkārtējās vides un slodzes apstākļos.
