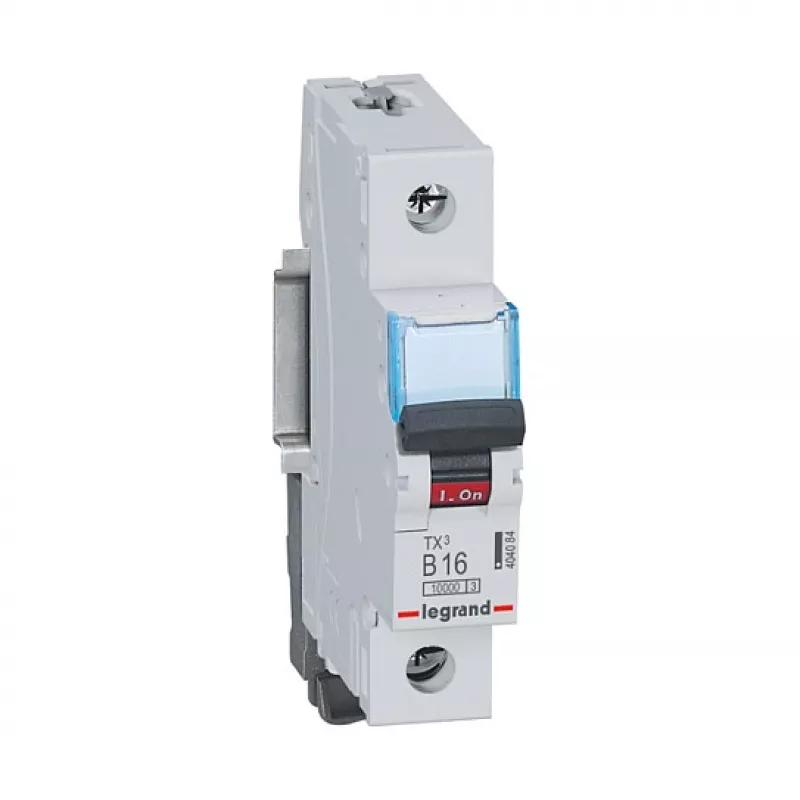

Legrand TX3 MCB B16 1-polu 10kA 230/400V 1 modulis

Elektrisko ķēžu aizsardzība pret pārslodzēm un īssavienojumiem ir būtiska jebkurā dzīvojamā vai komerciālā instalācijā. Legrand TX3 mini automātiskais slēdzis (MCB) B16 1-polu 10kA 230/400V 1 modulis nodrošina uzticamu aizsardzību kompaktā 1 moduļa platumā, padarot to ideāli piemērotu sadales skapjiem, kur vieta ir ierobežota. Ar nominālo strāvu 16 A un B tipa atslēgšanas raksturlīkni tas ir lieliski piemērots apgaismojuma ķēžu un kontaktligzdu aizsardzībai ar mērenām ieslēgšanas strāvām.

Kam tas paredzēts

Šis MCB ir paredzēts elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuriem nepieciešama uzticama ķēžu aizsardzība dzīvojamās, komerciālās un vieglās rūpniecības vidēs. Tas ir īpaši piemērots instalācijām, kurām nepieciešama atbilstība IEC/EN 60898-1 standartiem un kurās vēlama montāža uz DIN sliedes.

Galvenās īpašības

• 1-polu konstrukcija ar 1 moduļa platumu (17,7 mm) vietu taupošai uzstādīšanai
• B tipa atslēgšanas raksturlīkne: atslēdz pie 3 līdz 5 reizes lielākas nominālās strāvas, nodrošinot ātru reakciju uz īssavienojumiem
• Nominālā strāva 16 A, nominālais spriegums 230/400 V AC, frekvence 50/60 Hz
• Īssavienojuma izslēgšanas spēja (Icn) 10 kA robustai aizsardzībai
• Enerģijas ierobežošanas klase 3 nodrošina lielisku strāvas ierobežošanu, samazinot caurlaides enerģiju
• Skrūvju spailes pieņem cietus vadītājus 1–25 mm² un elastīgus vadītājus 1–16 mm²
• IP40 korpusa aizsardzība un IP20 spaiļu aizsardzība drošai darbībai
• Plašs darba temperatūras diapazons no -25°C līdz +70°C
• Elektriskā noturība 10 000 ciklu ilgam kalpošanas laikam
• Atbilst IEC/EN 60898-1 standartiem

Specifikācijas

• Zīmols: Legrand
• Sērija: TX3
• Modelis: 404084
• Produkta veids: Mini automātiskais slēdzis (MCB)
• Polu skaits: 1
• Atslēgšanas raksturlīkne: B
• Nominālā strāva: 16 A
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Īssavienojuma izslēgšanas spēja (Icn): 10 kA
• Enerģijas ierobežošanas klase: 3
• Montāžas veids: DIN sliede
• Moduļa platums: 1 modulis (17,7 mm)
• Savienojuma veids: Skrūvju spailes
• Spaiļu ietilpība (cietie vadītāji): 1–25 mm²
• Spaiļu ietilpība (elastīgie vadītāji): 1–16 mm²
• Aizsardzības pakāpe (korpusam): IP40
• Aizsardzības pakāpe (spailēm): IP20
• Darba temperatūra: -25°C līdz +70°C
• Standarti: IEC/EN 60898-1
• Elektriskā noturība: 10 000 ciklu

Padomi

Uzstādot, pārliecinieties, ka MCB ir pareizi novietots uz DIN sliedes un ka spailes ir pievilktas ar ražotāja norādīto griezes momentu. Ķēdēm ar lielām ieslēgšanas strāvām (piemēram, motoriem, transformatoriem) apsveriet C vai D tipa raksturlīkni. Vienmēr pārbaudiet, vai īssavienojuma strāva uzstādīšanas vietā nepārsniedz 10 kA.
