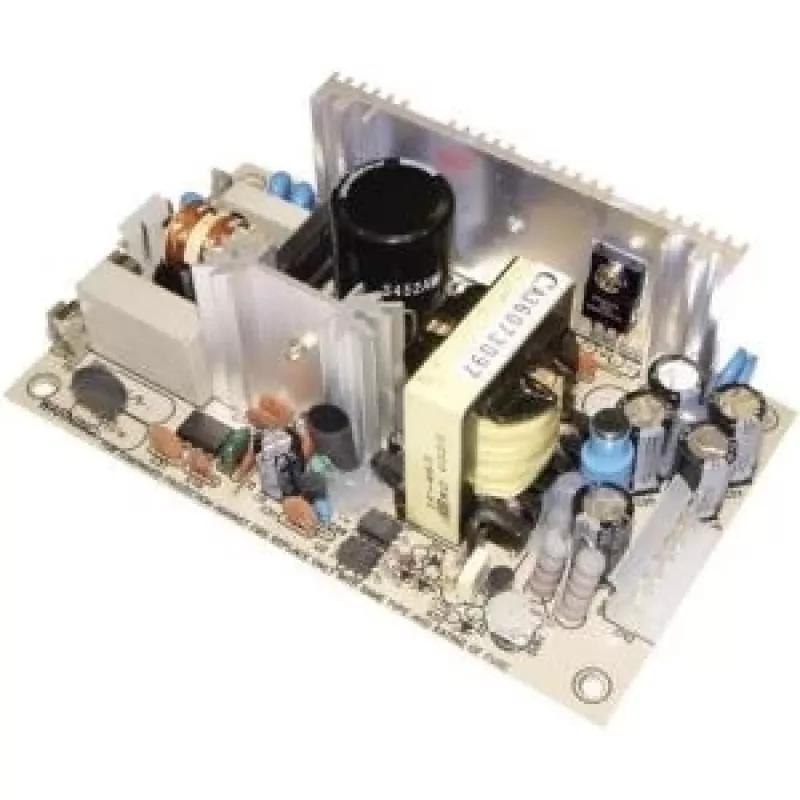

MEAN WELL PT-65A 65W trīs izeju atvērta rāmja barošanas bloks

Rūpnieciskās un iegultās sistēmas bieži pieprasa kompaktu, uzticamu barošanas avotu, kas nodrošina vairākus līdzstrāvas spriegumus, nepalielinot izmērus vai troksni. MEAN WELL PT-65A atbild uz šo vajadzību ar 65 vatu atvērta rāmja komutācijas barošanas bloku, kas nodrošina +5V, +12V un -12V izejas no universāla maiņstrāvas ieejas. Tā brīvās gaisa konvekcijas dzesēšana novērš ventilatora troksni un kustīgās daļas, padarot to ideāli piemērotu pārdošanas punktu termināļiem, mazām iekārtām un sakaru aprīkojumam.

Kam tas paredzēts

Šis barošanas bloks ir paredzēts sistēmu integratoriem, OEM ražotājiem un servisa tehniķiem, kuriem ir nepieciešama uzticama daudzizeju barošanas vienība ierobežotā telpā. Tas ir piemērots tādiem lietojumiem kā rūpnieciskās vadības plates, testa instrumenti un mantotās datoru perifērijas ierīces, kas joprojām izmanto negatīvā sprieguma līnijas.

Galvenās iezīmes

• Trīs izejas: +5V (8A), +12V (3A), -12V (0,5A) jauktām loģikas un analogajām shēmām
• Plašs ieejas diapazons 85–264VAC vai 120–370VDC, lietojams visā pasaulē bez slēdžiem
• Atvērta rāmja dizains ar brīvās gaisa konvekcijas dzesēšanu – kluss un bez apkopes
• Pilnīga aizsardzība: pārslodze, pārspriegums uz CH1 un īssavienojums ar automātisku atjaunošanos
• Atbilst UL60950-1 un TUV EN60950-1 drošības standartiem, EN55022 Class B EMC
• Kompakts izmērs un zems profils vieglai integrācijai šauros korpusos

Specifikācijas

• Kopējā izejas jauda: 65W
• Izeja 1: +5V DC, 0–8A
• Izeja 2: +12V DC, 0–3A
• Izeja 3: -12V DC, 0–0,5A
• Pulsācija un troksnis: 120mVp-p max
• Efektivitāte: 78%
• Darba temperatūra: -10 līdz +60°C
• Aizsardzības: pārslodze 105–150%, pārspriegums 5,75–6,75V uz CH1, īssavienojuma hiccup režīms
• Drošība: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Padomi

Uzstādiet PT-65A ar vismaz 10mm atstarpi ap ventilācijas atverēm, lai nodrošinātu pareizu konvekcijas dzesēšanu. Lietojumiem ar augstu ieslēgšanas strāvu apsveriet ārēju NTC termistoru. Vienmēr pārbaudiet, vai kopējā kombinētā slodze nepārsniedz 65W, un samaziniet izejas jaudu par 2,5% uz katru grādu virs 50°C apkārtējās vides temperatūras.
