Microconnect KON506-50EZ vadu savienotājs RJ45 Sudrabs

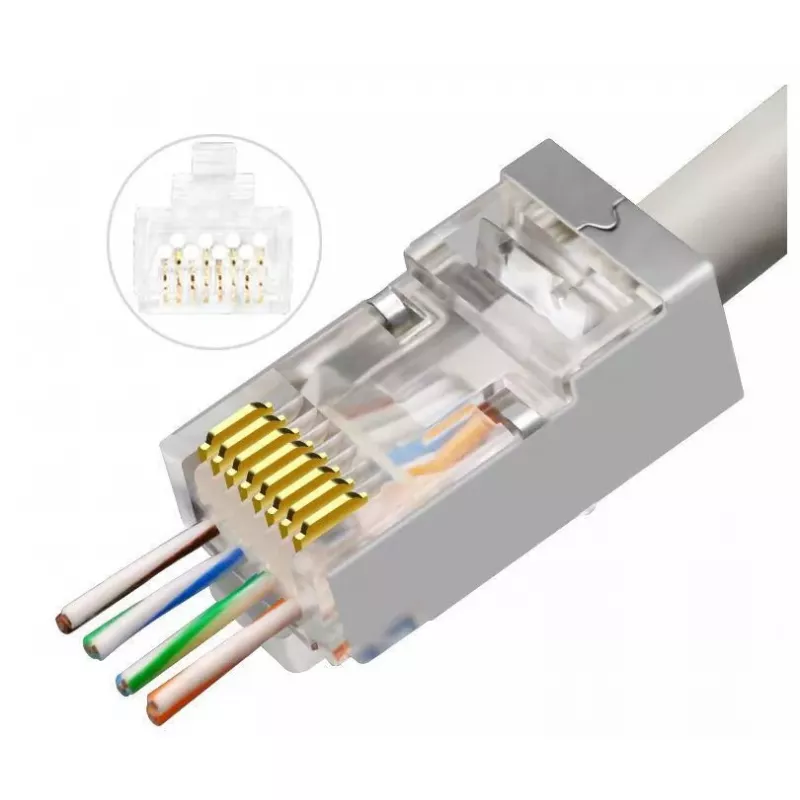

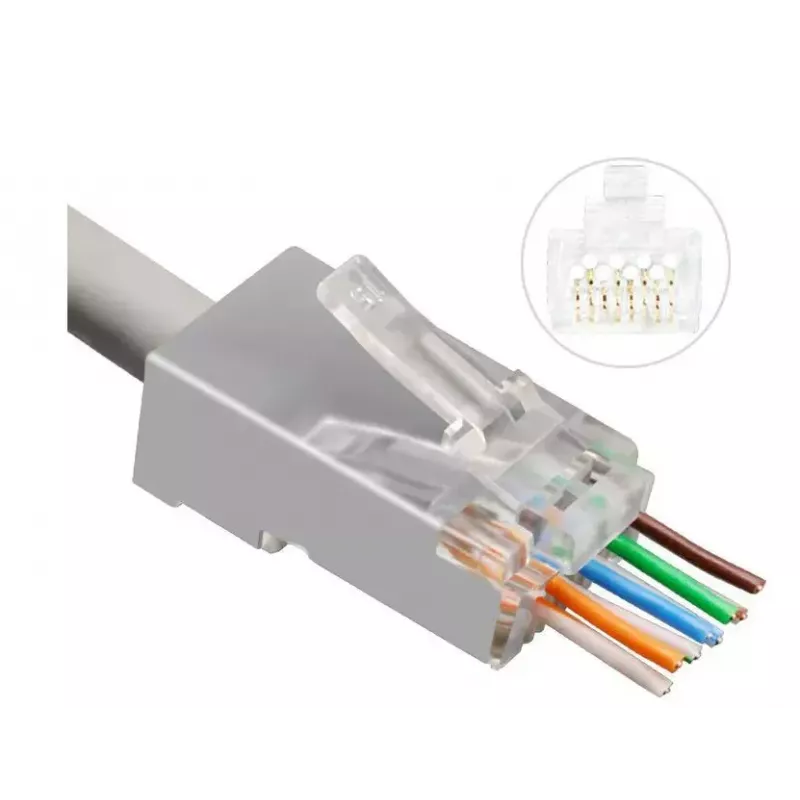

Microconnect KON506-50EZ ir kompakts sudraba krāsas vīrišķais RJ45 vadu savienotājs, kas paredzēts CAT6 vītā pāra terminācijām. Tā Easy-Connect dizains ļauj atsevišķus vadītājus ievietot caur savienotāju un izvadīt no priekšpuses, nodrošinot ātru vizuālu pareizas vadu secības pārbaudi. Savienotājs tiek uzvilkts pār kabeļa apvalku un cieši nostiprināts aizmugurē, lai samazinātu attālumu starp vadu vijumiem un kontaktiem un optimizētu elektriskās īpašības.

Priekšrocības

Easy-Connect RJ45 CAT6 mehānisms vienkāršo termināciju un pārbaudi, ļaujot vadiem iziet cauri savienotājam vizuālai pārbaudei. Savienotāja uzvilkšana pār kabeļa apvalku nodrošina ciešu piegulšanu aizmugurē, samazinot nevītā vadītāja garumu un uzlabojot signāla veiktspēju. Kompaktais sudraba dizains nodrošina uzticamu mehānisku savietojamību un ir piemērots telpas ierobežotām instalācijām.

Piemērots

• CAT6 tīkla kabeļu terminācijām
• Sadales paneļu un kontaktligzdu vadiem
• Uz vietas veiktiem tīkla remontdarbiem un instalācijām

Galvenās specifikācijas

• Modelis: Microconnect KON506-50EZ
• Savienotāja tips: Vīrišķais RJ45
• Krāsa: Sudrabs
• Svars: 0.05 kg
• Iepakojuma izmērs: 199 mm x 175 mm x 29 mm
• EAN: 5706998943828

Kā lietot

Noņemiet CAT6 kabeļa ārējo apvalku, lai atklātu vītos pārus, un sakārtojiet vadus atbilstoši nepieciešamajai kontaktu secībai. Ievietojiet katru vadītāju caur savienotāju tā, lai vadi izvirzītos no priekšpuses, vizuāli pārbaudiet vadu secību, pēc tam nostipriniet savienotāju, uzvelkot to pār kabeļa apvalku, līdz tas cieši pieguļ aizmugurē. Terminējiet saskaņā ar standarta RJ45 presēšanas vai ievietošanas procedūru atbilstoši izvēlētajam terminācijas instrumentam.

Ieteikumi

Izmantojiet atbilstošus kabeļa sagatavošanas instrumentus, lai nesabojātu vadītājus. Pirms galīgās presēšanas pārbaudiet kontaktu secību un pārbaudiet terminēto posmu ar tīkla testeri, lai apstiprinātu nepārtrauktību un veiktspēju.
