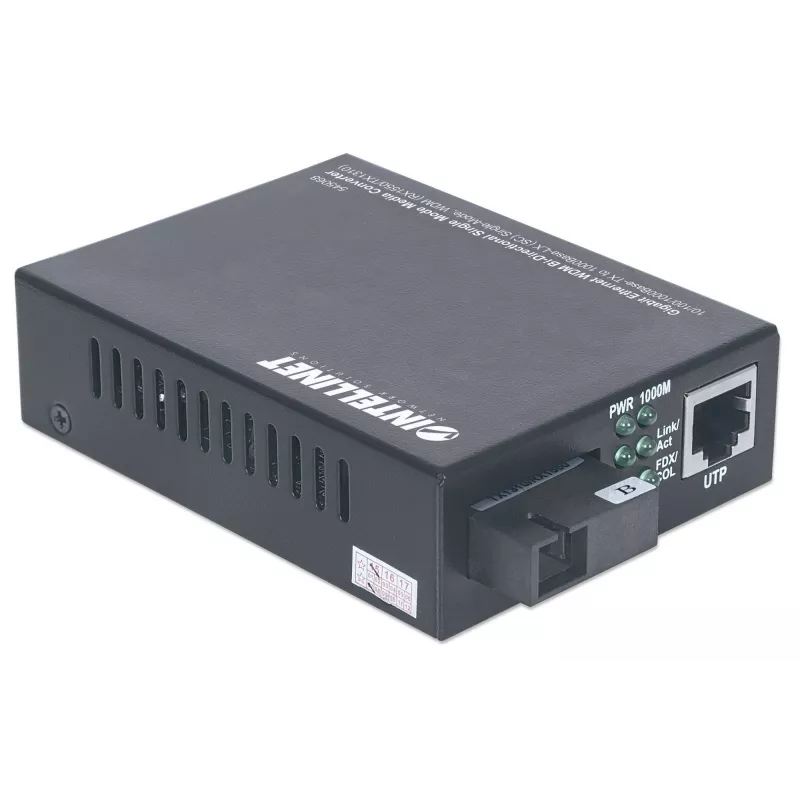

Multivides pārveidotājs Intellinet Gigabit Ethernet WDM divvirzienu 545068

Intellinet tīkls Solutions Gigabit Ethernet WDM (divvirzienu viļņgarumu dalīšanas multipleksēšana) multivides pārveidotājs izmanto vienu vienmoda optiskās šķiedras dzīslu, lai pārraidītu un uztvertu datu plūsmu atsevišķos viļņu garumos (1550/1310 nm). Tas pārveido 10/100/1000Base‑Tx vara Ethernet uz 1000Base‑Lx optisko šķiedru, saglabājot tīkla caurredzamību, tādējādi ļaujot vara un optiskās šķiedras segmentiem sadarboties, nemainot esošo tīkla darbību. Ierīcei ir SC optiskais savienotājs, metāla korpuss, un tā atbalsta savienojuma attālumus līdz 20 km ar maksimālo datu pārraides ātrumu 1000 Mbit/s.

Priekšrocības

Šis multivides pārveidotājs ļauj dubultot kapacitāti vai izveidot divus neatkarīgus savienojumus pa vienu optiskās šķiedras dzīslu, izmantojot divvirzienu WDM, tādējādi novēršot nepieciešamību uzstādīt otru optiskās šķiedras kabeli. Tas paplašina sasniedzamību starp tīkla ierīcēm un nodrošina ēku savstarpēju savienojamību bez papildu maršrutētājiem. Kompaktais metāla korpuss un zemais enerģijas patēriņš (5 W) padara to piemērotu izvietošanai uz galda, pie sienas vai ievietošanai statnē, izmantojot saderīgu šasiju. Atbilstība FCC A klases un CE standartiem nodrošina regulatīvu saderību profesionālām tīkla vidēm.

Piemērots

• Ethernet savienojumu pagarināšanai līdz 20 km pa vienmoda optisko šķiedru
• Uz vara bāzētu slēdžu vai maršrutētāju savienošanai ar optiskajiem tīkliem
• Ēku savstarpējiem savienojumiem, kur otra optiskā kabeļa izvilkšana nav praktiska

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Ethernet LAN pieslēgvietas (RJ‑45): 1 (10/100/1000Base‑Tx)
• Optiskās pieslēgvietas: 1 (1000Base‑Lx, SC savienotājs)
• Viļņu garumi (divvirzienu): 1550/1310 nm
• Maksimālais pārraides attālums: 20000 m (20 km)
• Enerģijas patēriņš: 5 W
• Produkta krāsa: melna
• Svars: 0,18 kg

Kā lietot

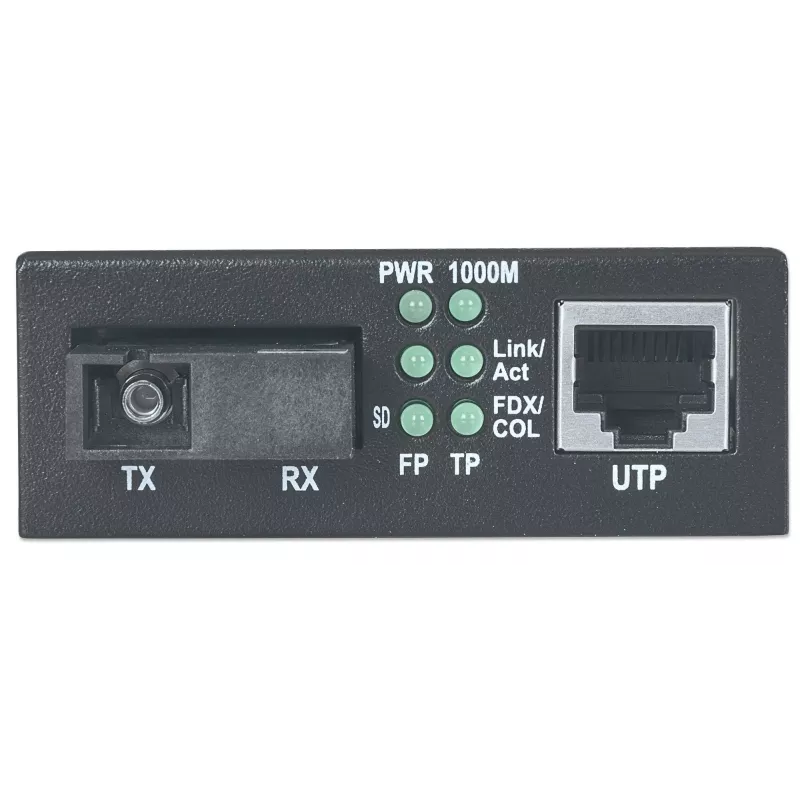

Pievienojiet RJ‑45 pieslēgvietu savai vara Ethernet ierīcei (slēdzim, maršrutētājam vai NIC) un ievietojiet SC optisko savienotāju optiskajā pieslēgvietā, izmantojot atbilstošu vienmoda savienotājkabeli. Pārliecinieties, vai optiskā savienojuma linkā tiek izmantoti pareizie WDM viļņu garumi (1550/1310 nm), un, ja attālajā galapunktā nepieciešams, ievērojiet raidīšanas/uztveršanas orientāciju. Pieslēdziet pārveidotāju strāvai un pārbaudiet linka/aktivitātes gaismas diodes, lai apstiprinātu savienojumu; ierīce darbojas caurredzami un tai nav nepieciešama papildu konfigurācija.

Ieteikumi

Uzticamiem liela attāluma savienojumiem izmantojiet vienmoda optisko šķiedru ar atbilstošu vājinājuma novērtējumu, uzturiet savienotājus tīrus un attālajā galā izmantojiet saderīgus WDM raiduztvērējus vai atbilstošu divvirzienu pārveidotāju. Uzstādiet ierīces ventilējamās vietās un, montējot vairākus pārveidotājus, izmantojiet 19" statnē montējamu šasiju, kas paredzēta šiem moduļiem, lai nodrošinātu pareizu atstarpi un dzesēšanu.
