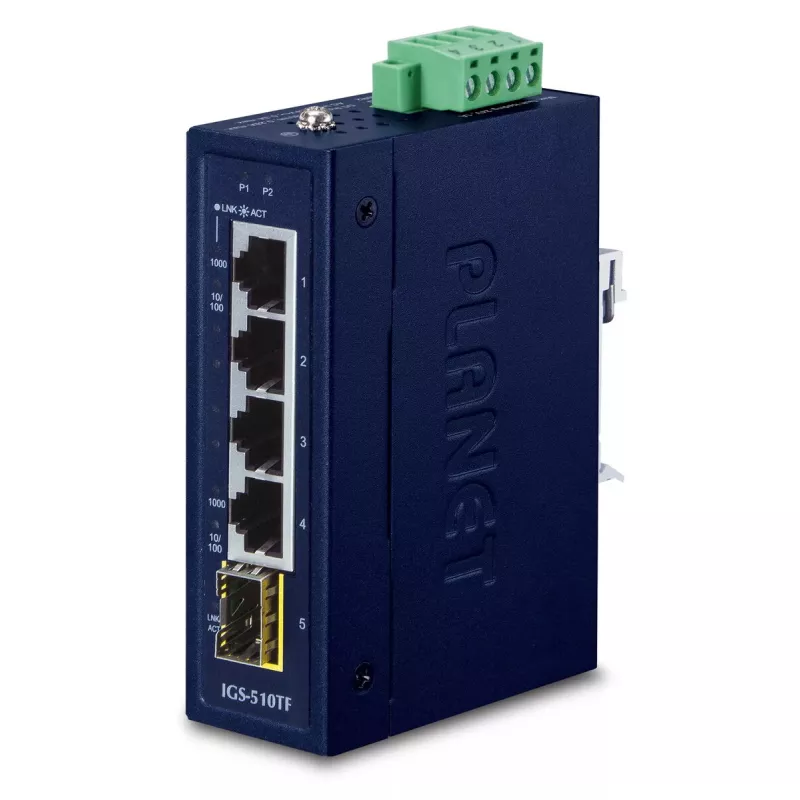

Nepārvaldāms Gigabit Ethernet slēdzis PLANET IGS-510TF — 4 x 10/100/1000 Mbps, 10 Gbit/s komutācija, 9–48V līdzstrāva, piestiprināms pie sienas

PLANET IGS-510TF ir nepārvaldāms Gigabit Ethernet slēdzis, kas paredzēts kompaktam, uzticamam tīkla paplašināšanai. Tas piedāvā četrus RJ-45 10/100/1000 Mbps portus un vienu SFP slotu, kas atbalsta 100BASE-FX/1000BASE-X moduļus. Ievietots IP30 novērtētā kompaktā metāla korpusā, slēdzis nodrošina 10 Gbit/s komutācijas jaudu, 4000 ierakstu MAC adrešu tabulu un atbalsta standartus, tostarp IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad un 802.3az (Energy Efficient Ethernet). Ierīce pieņem plaša diapazona barošanas ieeju (9–48 V līdzstrāva vai 24 V maiņstrāva), atbalsta piestiprināšanu pie sienas vai DIN sliedes, un darbojas plašā temperatūras diapazonā, padarot to piemērotu maziem birojiem, filiālēm, rūpnieciskiem vai āra kabeļu kanālu uzstādījumiem, kur nepieciešama liela attāluma šķiedru savienojamība, izmantojot SFP raiduztvērējus.

Priekšrocības

IGS-510TF apvieno mazu nospiedumu ar rūpnieciskas klases izturību, ļaujot to izvietot vietās ar ierobežotu telpu vai skarbā vidē. Tā SFP slots pagarina tīkla sasniedzamību ārpus 100 m vara ierobežojuma, savukārt divas plaša diapazona barošanas ieejas nodrošina dublēšanu augstākai pieejamībai. Energoefektīvas funkcijas un automātiska, saiti apzinoša enerģijas taupīšana samazina enerģijas patēriņu zemas aktivitātes laikā. Iebūvēta ESD un pārsprieguma noturība palielina sistēmas stabilitāti un aizsargā tīkla iekārtas.

Piemērots

• Maziem birojiem un filiāļu tīkliem, kur nepieciešami kompakti slēdži
• Rūpnieciskām vietām, ražotņu stāviem un satiksmes skapjiem ar skarbiem vides apstākļiem
• Izvietojumiem, kam nepieciešami šķiedru augšupsaites vai liela attāluma savienojumi, izmantojot SFP moduļus
• Āra bezvadu piekļuves punktu un IP kameru atpakaļsavienojumiem, ja tie uzstādīti korpusos
• Tīkla segmentiem, kam nepieciešamas dublētas barošanas ieejas augstākai darbspējas laika nodrošināšanai

Galvenās specifikācijas

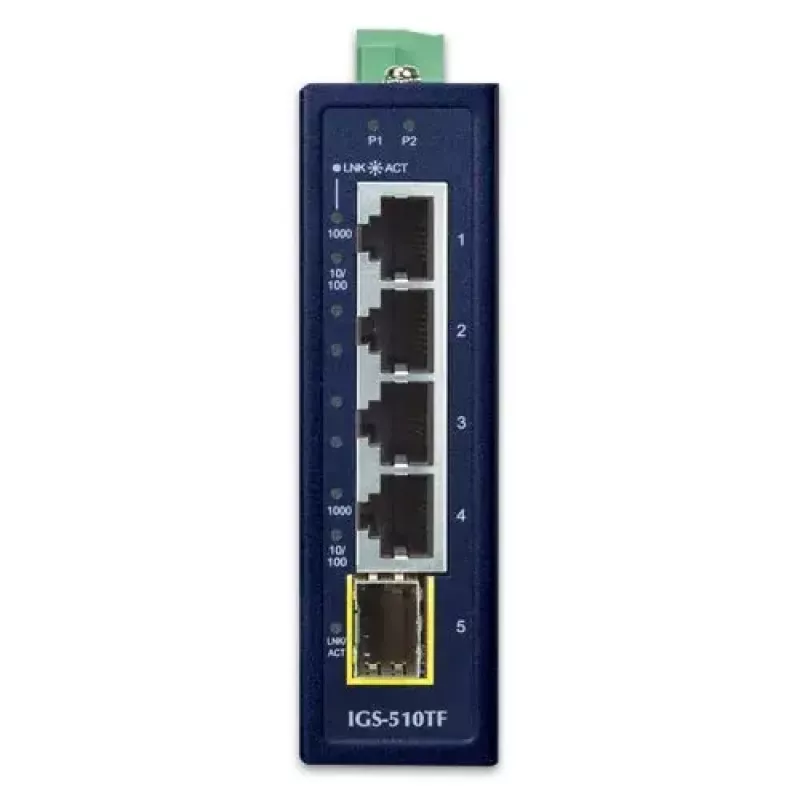

• Porti: 4 x 10/100/1000 Mbps RJ-45 (auto MDI/MDI-X), 1 x SFP slots (100/1000 Mbps)
• Komutācijas jauda: 10 Gbit/s
• MAC adrešu tabula: 4000 ierakstu
• Standarti: IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad, 802.3az (EEE)

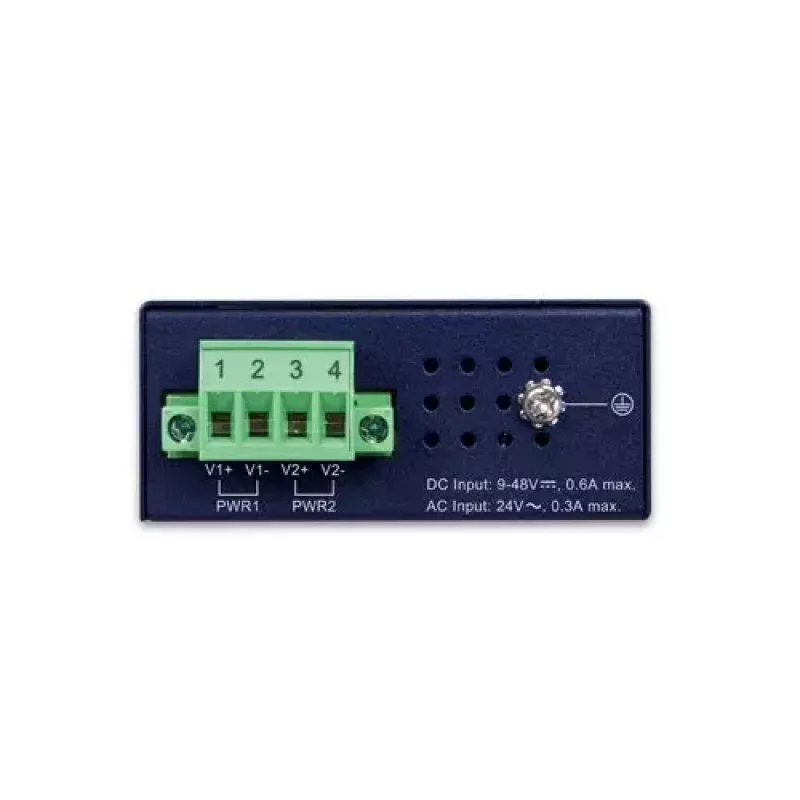

• Barošanas ieeja: plaša diapazona 9–48 V līdzstrāva vai 24 V maiņstrāva; divas barošanas ieejas dublēšanai
• Darba temperatūras diapazons: -40 līdz 75 °C
• Aizsardzība: ESD kontakta ±6 kV, gaisa ±8 kV; pārsprieguma noturība ±6 kV
• Montāža: piestiprināms pie sienas un saderīgs ar DIN sliedi
• Korpuss: IP30 novērtēts kompakts metāla korpuss

Kā lietot

Uzstādiet IGS-510TF piemērotā korpusā vai piestipriniet to pie sienas vai DIN sliedes vietā, kur pieejami nepieciešamie barošanas avoti un tīkla kabeļi. Pievienojiet vara Ethernet ierīces RJ-45 portiem; ievietojiet piemērotu SFP moduli SFP slotā šķiedru savienojumiem, kur nepieciešams lielāks attālums. Nodrošiniet barošanu, izmantojot vienu vai abas atbalstītās ieejas (9–48 V līdzstrāva vai 24 V maiņstrāva); ierīce automātiski pārslēgsies uz rezerves ieeju primārās barošanas atteices gadījumā. Pamatdarbībai nav nepieciešama konfigurācija, jo slēdzis ir nepārvaldāms; pievienojiet ierīces, un slēdzis pārsūtīs datplūsmu saskaņā ar standarta Ethernet komutācijas uzvedību.

Ieteikumi

Izmantojiet SFP raiduztvērējus, kas saderīgi ar nepieciešamo šķiedras tipu un attālumu, paplašinot saites ārpus vara ierobežojumiem, un pārbaudiet saites ātruma/dupleksa iestatījumus pievienotajās ierīcēs, ja rodas sadarbspējas problēmas. Uzstādījumiem elektriski trokšņainā vai āra videi blakus esošā vidē, uzstādiet slēdzi piemērotā aizsargkorpuss un nodrošiniet pareizu zemējumu. Lai maksimāli palielinātu darbspējas laiku, pieslēdziet abas barošanas ieejas neatkarīgiem avotiem, kad iespējams, un uzraugiet kabeļu stāvokli, lai izmantotu enerģijas taupīšanas funkcijas.
