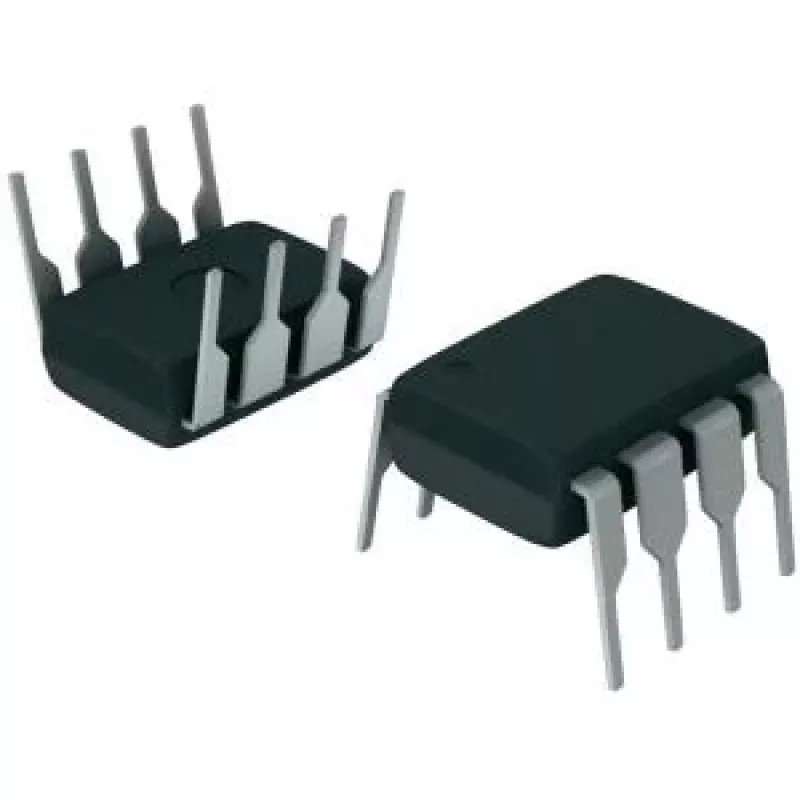

Operacionālais pastiprinātājs IC Texas Instruments OPA2132PA Dual Precision, PDIP-8 korpuss

OPA2132PA ir divkāršs precīzs operacionālais pastiprinātājs PDIP-8 korpusā, kas paredzēts zema trokšņa, zemu kropļojumu signāla pastiprināšanai. Šis JFET ieejas operacionālais pastiprinātājs nodrošina augstu ieejas pretestību, zemu nobīdes spriegumu un plašu dinamisko diapazonu, padarot to piemērotu augstas precizitātes audio posmiem un precīzai signāla apstrādei stereo priekšpastiprinātājos, aktīvajos filtros, DAC buferos un instrumentācijas priekšējos posmos.

Priekšrocības

Ierīce piedāvā zemu ieejas troksni un zemu kopējo harmonisko kropļojumu precīzai audio signālu atveidei. Tās JFET ieejas nodrošina augstu ieejas pretestību un zemas nobīdes strāvas, savukārt iekšējā saskaņošana starp kanāliem nodrošina konsekventu stereo veiktspēju. PDIP-8 korpuss atvieglo prototipēšanu un caurumu montāžu uz standarta PCB platēm.

Piemērots

• Stereo priekšpastiprinātājiem un tembra kontroles shēmām
• Aktīvajiem analogajiem filtriem un ekvalaizeriem
• DAC izejas buferēšanai un austiņu draiveriem
• Instrumentācijas priekšējiem posmiem un precīzām pastiprinātāju pakāpēm

Galvenās specifikācijas

• Divkāršs operacionālais pastiprinātājs vienā korpusā
• JFET ieejas arhitektūra augstai ieejas pretestībai
• Zems ieejas troksnis un zemi kropļojumi, piemēroti audio
• Zems ieejas nobīdes spriegums un laba līdzstrāvas veiktspēja
• Plašs barošanas sprieguma diapazons, saderīgs ar parastajām analogajām sistēmām
• Caurumu montāžas PDIP-8 korpuss ērtai prototipēšanai un lodēšanai

Lietošana

Uzstādiet PDIP-8 ierīci saderīgā ligzdā vai pielodējiet to pie PCB, ievērojot pareizo kontaktu orientāciju. Izmantojiet atbilstošus atsaistes kondensatorus tuvu barošanas kontaktiem, lai uzturētu stabilitāti un samazinātu barošanas troksni. Konfigurējiet pastiprinātāju vēlamajā topoloģijā (invertējošā, neinvertējošā vai diferenciālā) un iestatiet pastiprinājumu un frekvences raksturlīkni ar ārējiem rezistoriem un kondensatoriem atbilstoši shēmas prasībām. Ievērojiet ieteiktos darba barošanas sprieguma ierobežojumus un termiskos apstākļus, lai nodrošinātu uzticamu darbību.

Ieteikumi

Lai iegūtu vislabāko audio veiktspēju, izmantojiet zema trokšņa rezistorus un pareizas izkārtojuma metodes: turiet ieejas celiņus īsus, atdaliet analogo un digitālo zemējuma slāni, kur iespējams, un novietojiet atsaistes kondensatorus tuvu barošanas kontaktiem. Izmantojot precīziem mērījumiem, nepieciešamības gadījumā paredziet ieejas nobīdes sprieguma noregulēšanu un nodrošiniet stabilu apkārtējās vides temperatūru, lai uzturētu zemu dreifu.
