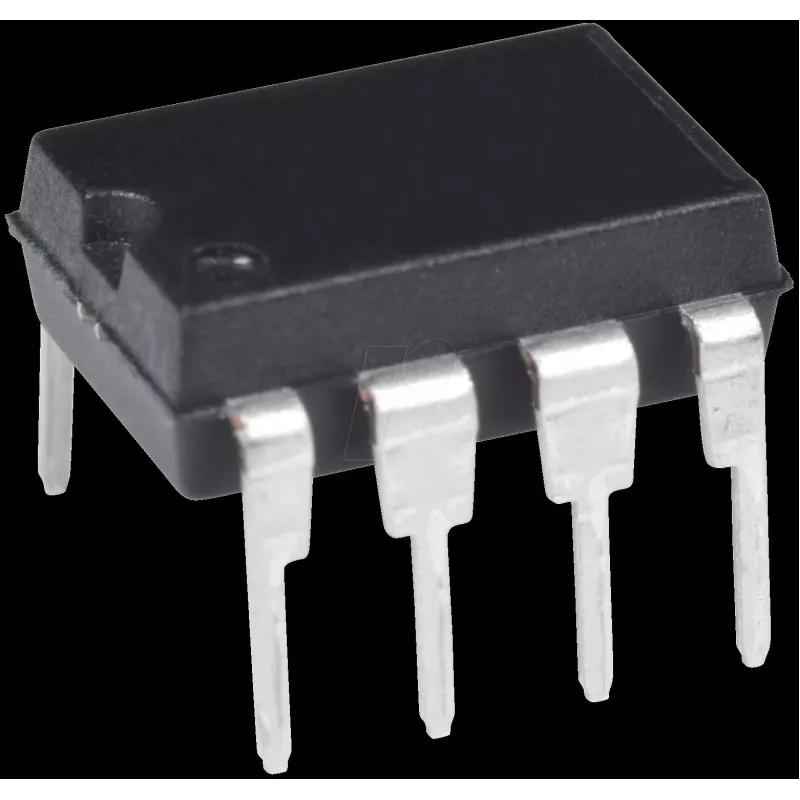

Operacionālais pastiprinātājs Texas Instruments OPA227PA, viena kanāla, DIP-8 korpuss

Texas Instruments OPA227PA ir viena kanāla precīzijas operacionālais pastiprinātājs, kas pieejams DIP-8 korpusā. Paredzēts precīzai analogo signālu apstrādei, šis operacionālais pastiprinātājs nodrošina zemu nobīdes spriegumu un zemu dreifa veiktspēju, kas piemērota prasīgām mērīšanas un vadības shēmām. Caurummontējamais DIP-8 formāts vienkāršo prototipēšanu un nomaiņu instrumentu paneļos, kā arī hobiju un izglītības projektos, savukārt ierīces ieejas un izejas raksturlielumi atbalsta precīzus sensoru interfeisus un aktīvo filtru pakāpes.

Priekšrocības

OPA227PA nodrošina zemu ieejas nobīdi un zemu ieejas nobīdes strāvu, ļaujot precīzi pastiprināt mazus signālus ar minimālu kļūdu. Tā zemā trokšņa līmeņa īpašības un stabila līdzstrāvas veiktspēja samazina mērījumu nenoteiktību laika gaitā un temperatūras izmaiņu ietekmē. DIP-8 korpuss atvieglo ērtu apstrādi, manuālu montāžu un testēšanu uz maizes dēlīšiem vai caurummontējamām iespiedplatēm. Pastiprinātāja stabila darbība dažādās vienpolārās un divpolārās barošanas konfigurācijās atbalsta elastīgu shēmu izstrādi.

Piemērots

• Sensoru signālu apstrādei (termopāri, tiltveida sensori, spriegojuma mērītāji)
• Precīzijas aktīvajiem filtriem un integratoriem
• Zema trokšņa priekšpastiprinātājiem instrumentācijai
• Laboratorijas prototipiem un izglītības elektronikas projektiem
• Audio shēmām, kam nepieciešama zema kropļojumu un zema trokšņa veiktspēja

Galvenās specifikācijas

• Viens operacionālā pastiprinātāja kanāls DIP-8 caurummontējamā korpusā
• Precīzijas zems ieejas nobīdes spriegums, piemērots augstas precizitātes mērījumiem
• Zema ieejas nobīdes strāva un zems troksnis mazo signālu pastiprināšanai
• Stabila līdzstrāvas veiktspēja ar zemu dreifu temperatūras ietekmē
• Saderīgs ar vienpolārās un divpolārās barošanas sprieguma konfigurācijām

Kā lietot

Instalējiet OPA227PA DIP-8 ligzdā vai pielodējiet to pie caurummontējamas iespiedplates, ievērojot standarta antistatiskās piesardzības pasākumus. Pievadiet atbilstošas barošanas līnijas atbilstoši jūsu shēmas konstrukcijai (vienpolāra vai divpolāra barošana) un iekļaujiet atsaistes kondensatorus tuvu barošanas kontaktiem, lai uzturētu stabilitāti. Konfigurējiet pastiprinātāju vēlamajā topoloģijā — piemēram, neinvertējošā, invertējošā, diferenciālā vai aktīvā filtra —, ievērojot ieteicamās atgriezeniskās saites un ieejas rezistoru vērtības mērķa pastiprinājumam un frekvenču joslai. Shēmas projektēšanas un testēšanas laikā pārbaudiet ieejas kopējā signāla un izejas svārstību robežas attiecībā pret izvēlētajām barošanas līnijām.

Ieteikumi

Lai iegūtu labāko veiktspēju, novietojiet apvada kondensatorus (piemēram, 0,1 µF keramiskos) tuvu barošanas kontaktiem un samaziniet avota pretestību pie ieejām. Projektējot precīzijas mērījumu pakāpes, izmantojiet zema dreifa rezistorus un stabilu atskaites avotu, lai pilnībā izmantotu pastiprinātāja zemo nobīdi un zemo dreifu. Prototipēšanai izmantojiet ligzdu, lai atvieglotu nomaiņu un mērījumus; galīgajām montāžām ievērojiet pareizu lodēšanas un termiskās vadības praksi.
