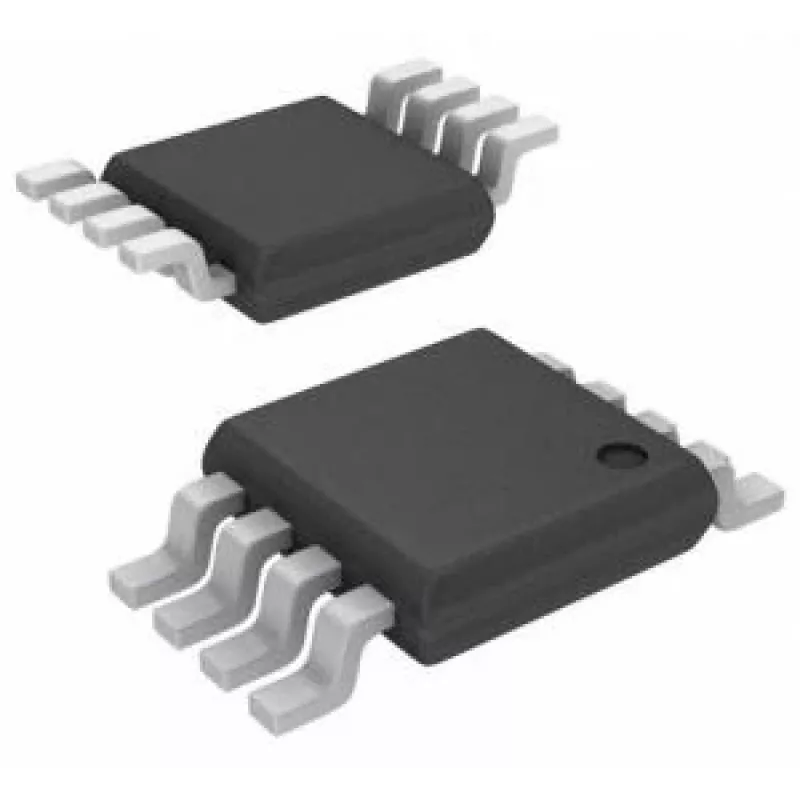

Operatīvais pastiprinātājs (Dual) Texas Instruments OPA2340EA/2K5 – precīzs JFET-ieejas dubultais op-amp (MPN OPA2340EA/2K5)

Dubultais operatīvais pastiprinātājs Texas Instruments OPA2340EA/2K5 ir precīzs JFET-ieejas op-amp, kas iepakots kā divkanālu iekārta. OPA2340 saime ir izstrādāta zemai ieejas nobīdes strāvai un zemam nobīdes spriegumam, vienlaikus nodrošinot pietiekamu joslas platumu dažādiem signālu kondicionēšanas uzdevumiem. Tas ir piemērots darbam ar augstas pretestības avotiem un zema trokšņa pastiprināšanai instrumentācijā, audio un rūpnieciskajā elektronikā.

Priekšrocības

Iekārta apvieno JFET-ieejas raksturlielumus ar divkanālu integrāciju, piedāvājot zemu ieejas nobīdes strāvu un zemu nobīdes spriegumu, kas samazina mērījumu kļūdu, pieslēdzoties augstas pretestības sensoriem. Tā zemā trokšņa veiktspēja un stabila pastiprinājuma uzvedība noderīgā frekvenču diapazonā padara to piemērotu precīzai pastiprināšanai un aktīvo filtru posmiem. Dubultā konfigurācija ietaupa plates vietu un vienkāršo simetriskas shēmas projektēšanu.

Piemērots

• Signālu kondicionēšanai un sensoru ievades posmiem
• Augstas pretestības avotu buferizācijai
• Precīzai pastiprināšanai instrumentācijā
• Aktīviem audio filtriem un priekšpastiprinātājiem
• Rūpnieciskas vadības un mērīšanas shēmām

Galvenās specifikācijas

• Dubultā op-amp konfigurācija (divi pastiprinātāji vienā iepakojumā)
• JFET-ieejas pakāpe nodrošina zemu ieejas nobīdes strāvu
• Zems ieejas nobīdes spriegums precīziem mērījumiem
• Zems troksnis, piemērots jutīgiem analogo signālu ceļiem
• Plats joslas platums, pietiekams izplatītām signālu kondicionēšanas un filtru lietojumprogrammām
• Nozares standarta DIP/SMD iepakojuma iespējas montāžai uz PCB

Kā lietot

Integrējiet dubulto op-amp savā shēmā, ievērojot standarta analogās projektēšanas praksi: nodrošiniet atbilstošas barošanas sliedes, kā norādījis ražotājs, atsaistiet barošanas spailes ar apvada kondensatoriem tuvu iekārtai un projektējiet atgriezeniskās saites tīklus vajadzīgajam pastiprinājumam un joslas platumam. Sensora saskarnēm izmantojiet JFET-ieejas pastiprinātāju kā buferi vai zema trokšņa pastiprinājuma posmos, nodrošinot, ka ieejas avoti ir aizsargāti pret lielām pārejošām sprieguma izmaiņām. Saskaņojiet rezistoru vērtības un atgriezeniskās saites topoloģiju, lai saglabātu stabilitāti un veiktspēju temperatūras un barošanas avota svārstību apstākļos.

Ieteikumi

Izmantojiet īsus, zemas pretestības PCB celiņus ieejas un atgriezeniskās saites ceļiem, novietojiet atsaistes kondensatorus tuvu barošanas spailēm un ievērojiet ieteiktos izvietojuma norādījumus analogajām precīzajām shēmām, lai samazinātu troksni un nobīdi. Saskarnējoties ar ļoti augstas pretestības sensoriem, apsveriet ieejas aizsardzības un aizsargāšanas metodes, lai saglabātu mērījumu precizitāti.
