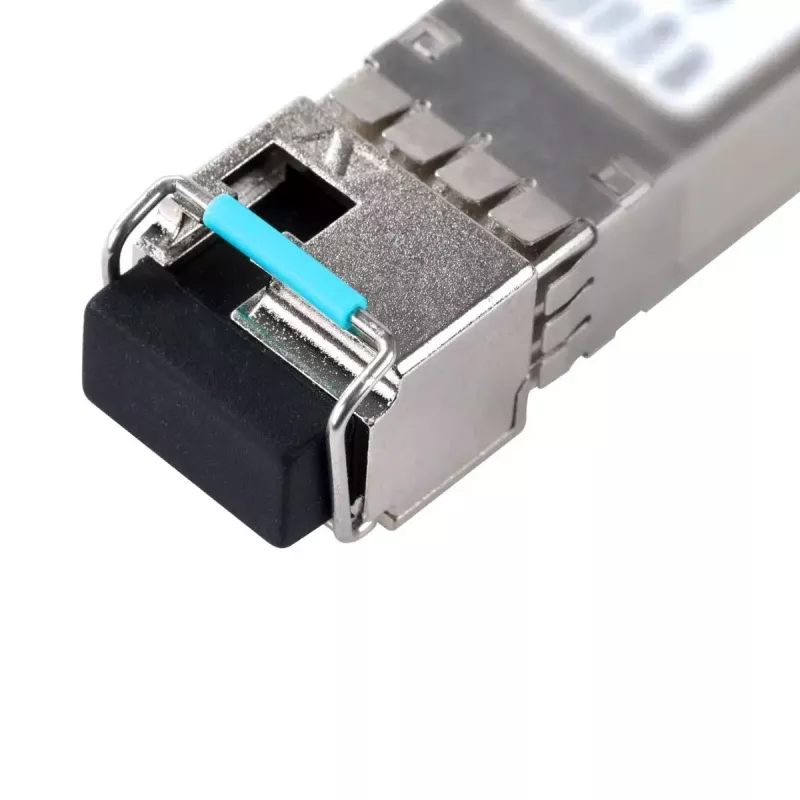

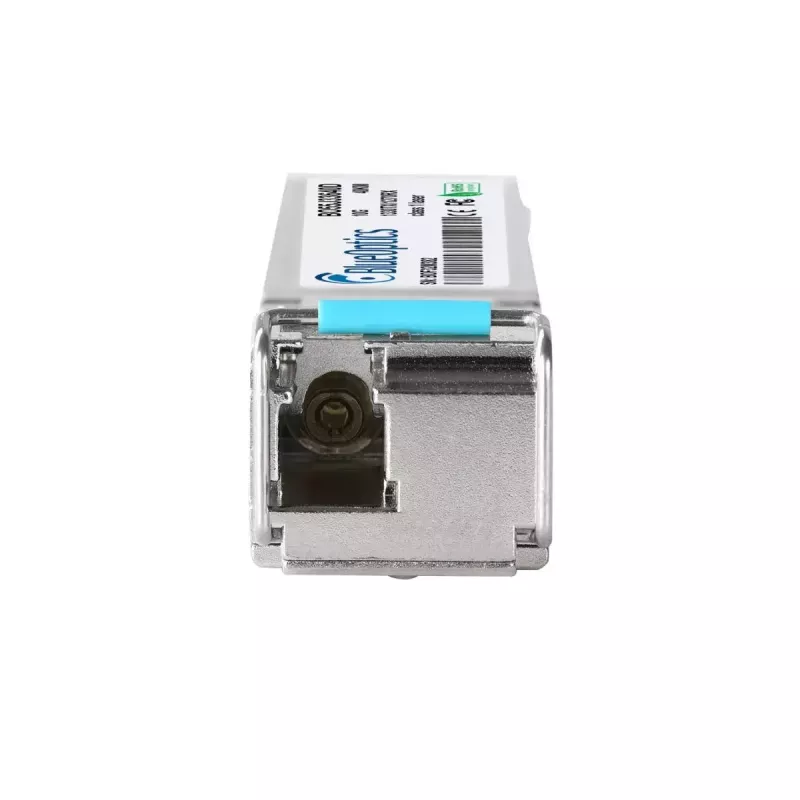

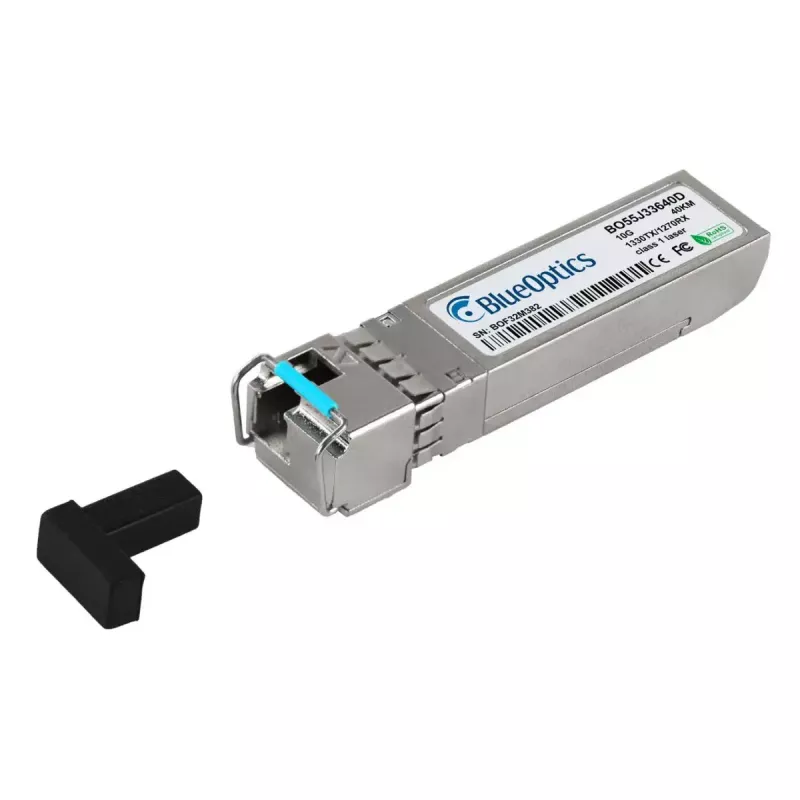

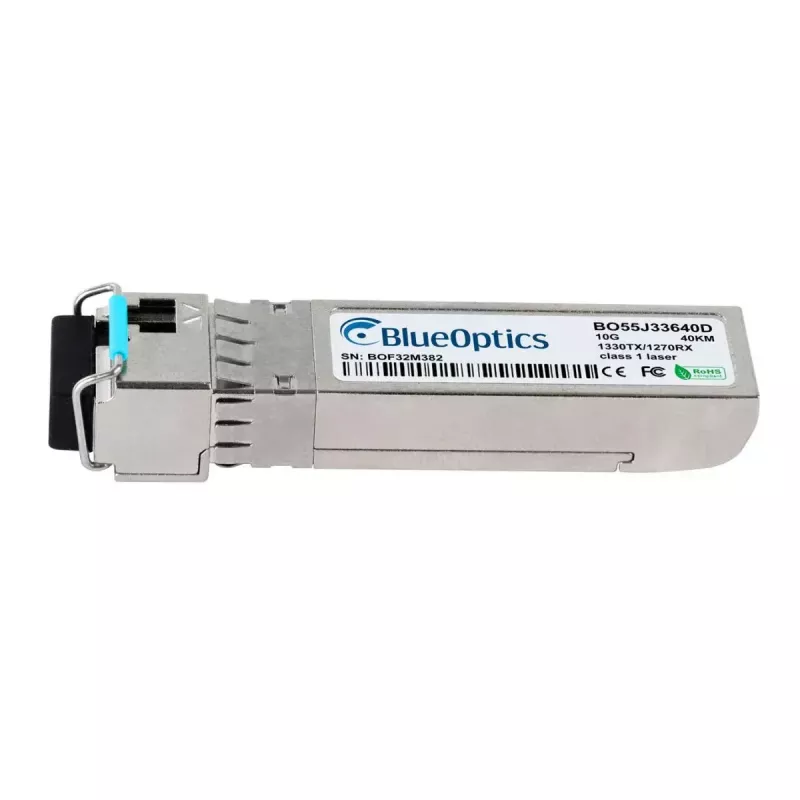

Optiskās šķiedras raiduztvērēja modulis BlueOptics 740-066992-BO SFP+ 40000 m

BlueOptics 740-066992-BO SFP+ 40000 m ir optiskās šķiedras raiduztvērēja modulis, kas paredzēts ātrdarbīgiem vienmoda optiskajiem savienojumiem līdz 40 000 metru attālumam. Modulis izmanto SFP+ saskarni un LC simpleksa savienotāju, kas ļauj vienlaikus raidīt un uztvert atsevišķos viļņu garumos (raidītājs 1270 nm, uztvērējs 1330 nm), lai nodrošinātu 10GBASE-BX-D lietojumus. Tā alumīnija korpuss un 20 g svars nodrošina kompaktu, izturīgu formas faktoru, kas ir piemērots uzstādīšanai saderīgos tīkla komutatoros, maršrutētājos un uzglabāšanas sistēmās, kuras pieņem SFP+ moduļus.

Priekšrocības

Šis raiduztvērējs atbalsta 10 Gbit/s datu pārraides ātrumu lielos attālumos, vienlaikus atbilstot MSA SFP+ mehāniskajiem un optiskajiem standartiem. Modulis piedāvā digitālo diagnostiku (DDM/DOM) reāllaika uzraudzībai – barošanas spriegumam, lāzera nobīdes strāvai, raidīšanas jaudai, uztveršanas jaudai un temperatūrai, ja to atbalsta resursdatora aparatūra. Komponenti ir atlasīti, lai atbilstu tipiskiem nozares kvalitātes standartiem, nodrošinot pagarinātu kalpošanas laiku un augstu pieejamību Ethernet, Fibre Channel over Ethernet un SDH/SONET vidēs.

Piemērots

• Liela attāluma 10G Ethernet savienojumiem pa vienmoda šķiedru
• Komutatoru un maršrutētāju savienošanai universitātes pilsētiņu un metro tīklos
• Uzglabāšanas tīkla augšupsaitēm un starpsavienojumiem
• Optisko mugurkaula līniju savienojumiem, kur izmanto LC simpleksa savienotājus

Galvenās specifikācijas

• Saskarnes tips: SFP+ (10 Gbit/s)
• Optiskais savienotājs: LC simplekss
• Viļņu garumi: TX 1270 nm / RX 1330 nm
• Maksimālais sasniedzamais attālums: līdz 40 000 m pa vienmoda šķiedru
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 20 g
• Atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) saskaņā ar SFF-8472, ja resursdators atbalsta šo funkciju

Kā lietot

Ievietojiet BlueOptics SFP+ moduli SFP+ portā saderīgā tīkla iekārtā, līdz tas nofiksējas. Izmantojiet LC simpleksa vienmoda ielāpu vadu, lai savienotu moduli ar attālo raiduztvērēju vai ielāpu paneli, nodrošinot pareizu raidīšanas un uztveršanas šķiedru izlīdzināšanu. Pārbaudiet savienojuma statusu resursdatora ierīces saskarnē un, ja pieejams, nolasiet DDM/DOM parametrus, lai iegūtu darbības rādītājus. Ievērojiet iekārtas ražotāja norādījumus par karsto pievienošanu un apstrādes piesardzības pasākumiem, lai novērstu elektrostatiskos bojājumus.

Ieteikumi

Pirms ieviešanas pārbaudiet saderību ar mērķa aparatūru un programmaparatūru un, ja iespējams, testējiet moduli savā vidē. Izmantojiet kvalitatīvu vienmoda šķiedru un atbilstošus ielāpu vadus, uzturiet savienotājus tīrus un nodrošiniet, ka resursdators atbalsta DDM/DOM reāllaika diagnostikai. Izvairieties no pārmērīgas šķiedras locīšanas un ievērojiet nozares labāko praksi šķiedras instalācijā, lai sasniegtu norādīto sasniedzamību un veiktspēju.
