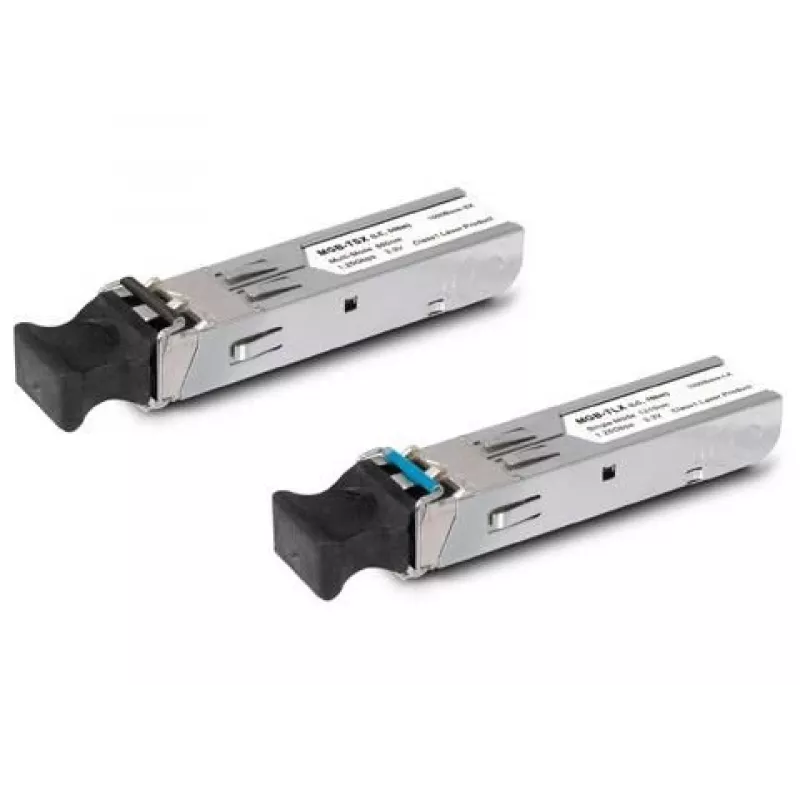

Optiskās šķiedras raiduztvērēja modulis PLANET MGB-TLB20

PLANET MGB-TLB20 ir optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 1000BASE lietojumiem. Atbilstošs SFP Multi-Source Agreement (MSA) un karstās pieslēgšanas atbalstam, šis modulis nodrošina duplekso datu pārraidi pa vienmoda optisko šķiedru ar maksimālo datu pārraides ātrumu 1000 Mbit/s un darba viļņa garumu 1550 nm. Tas ir saderīgs ar SFP MSA pieslēgvietām un var tikt izmantots PLANET slēdžos un citā aprīkojumā, kas pieņem SFP mini-GBIC moduļus, atbalstot liela attāluma savienojumus vienmoda šķiedras diapazonā.

Priekšrocības

MGB-TLB20 piedāvā kompaktu SFP formas faktoru, kas ļauj veikt uzstādīšanu darbības laikā, nepārtraucot resursdatora iekārtas darbību. Izstrādāts, lai atbilstu rūpnieciskā Ethernet optiskās šķiedras prasībām, šis modulis atbalsta liela attāluma pārraidi pa vienmoda šķiedru un ir piemērots vidēm, kurās nepieciešama uzticama veiktspēja paplašinātos pārklājumos. Atbilstība SFP MSA nodrošina plašu savietojamību ar tīkla ierīcēm, kas pieņem SFP moduļus.

Piemērots

• Liela attāluma Gigabit Ethernet savienojumiem pa vienmoda optisko šķiedru
• Uzstādīšanai PLANET slēdžos ar SFP mini-GBIC saskarni
• Tīkla augšupsaites un optiskās šķiedras mugurkaula savienojumu uzlabošanai

Galvenās specifikācijas

• Zīmols: PLANET
• Modelis / MPN: MGB-TLB20
• Formas faktors: SFP (Small Form Factor Pluggable)
• Datu pārraides ātrums: 1000 Mbit/s (Gigabit Ethernet)
• Viļņa garums: 1550 nm
• Optiskās šķiedras tips: Vienmoda optiskā šķiedra (SMF)
• Atbilstība: SFP MSA, karstās pieslēgšanas atbalsts

Lietošana

Ievietojiet MGB-TLB20 saderīgā SFP pieslēgvietā slēdzī, maršrutētājā vai raiduztvērēja slotā, kamēr resursdatora ierīce ir ieslēgta vai izslēgta; modulis atbalsta karsto pieslēgšanu. Pievienojiet vienmoda optiskās šķiedras kabeli (LC savienotājs) moduļa optiskajai pieslēgvietai, nodrošinot pareizu polaritāti un drošus savienojumus. Konfigurējiet savienojuma iestatījumus pievienotajās tīkla ierīcēs (piemēram, ātrumu un dupleksu, ja nepieciešams) un pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces pārvaldības saskarni.

Ieteikumi

Izmantojiet kvalitatīvu vienmoda optisko šķiedru un LC savienotājus uzticamai liela attāluma pārraidei. Pirms izvietošanas pārbaudiet saderību ar resursdatora ierīces SFP MSA prasībām un pārskatiet programmaparatūras vai ražotāja piezīmes par nepieciešamajiem moduļu saderības sarakstiem.
