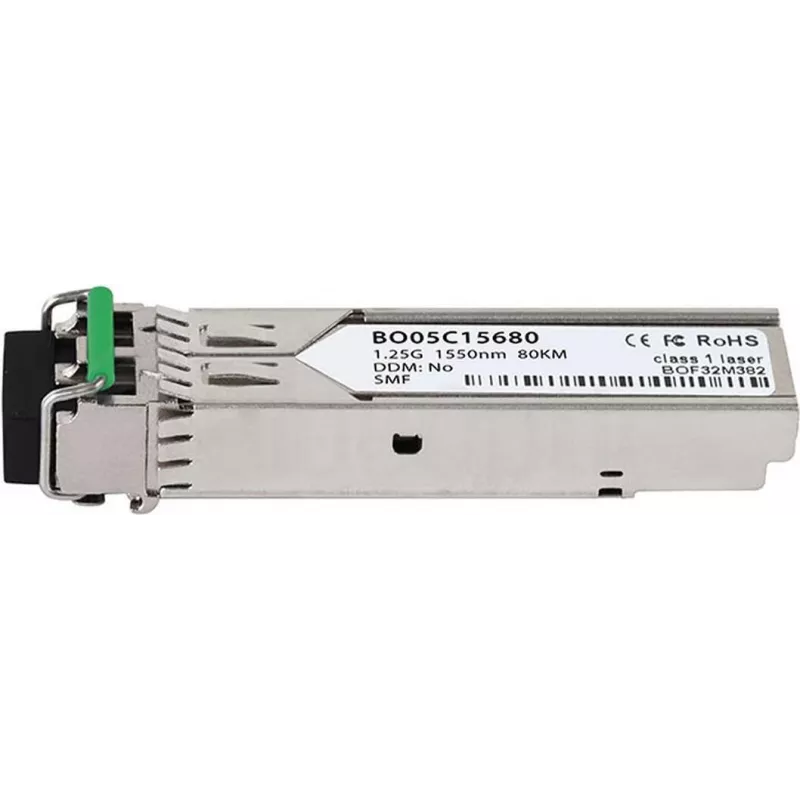

Optiskās šķiedras SFP raiduztvērējs CBO SFP-1G-ZX — 1 Gbps, vienmoda, līdz 80 km, LC

CBO SFP-1G-ZX ir optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts vienmodas optiskajiem savienojumiem ar datu pārraides ātrumu 1 Gbps un darbības attālumu līdz 80 km. Modulis izmanto LC duplekso savienotāju un ir paredzēts tālsatiksmes Ethernet un telekomunikāciju savienojumiem, WAN augšupsaitēm un mugurkaula saitēm. Tas atbalsta karsto pieslēgšanu un standarta SFP formas faktora savietojamību, lai vienkāršotu izvietošanu saderīgā tīkla iekārtā.

Priekšrocības

Modulis nodrošina stabilu vienmodas optisko pārraidi lielos attālumos, saglabājot 1 Gbps caurlaidspēju. Kompaktais SFP formas faktors ļauj veikt karsto nomaiņu, neizslēdzot iekārtu. LC savienotājs un standartizētais elektriskais interfeiss nodrošina savietojamību ar plašu slēdžu, maršrutētāju un datu nesēju pārveidotāju klāstu, kas pieņem SFP raiduztvērējus. Ierīce ir piemērota signāla zudumu samazināšanai un savienojuma integritātes uzturēšanai tālsatiksmes trasēs.

Piemērots

• Tālsatiksmes Ethernet savienojumiem starp ēkām vai objektiem
• WAN augšupsaitēm un pilsētas tīkla segmentiem
• Mugurkaula savienojumiem pakalpojumu sniedzēju vai uzņēmumu tīklos
• Datu nesēju pārveidotājiem un optikas apkopošanas moduļiem, kam nepieciešams vienmodas SFP

Galvenās specifikācijas

• Datu pārraides ātrums: 1 Gbps
• Optiskās šķiedras tips: vienmoda
• Maksimālais savienojuma attālums: līdz 80 km (atkarībā no šķiedras un kanāla apstākļiem)
• Savienotāja tips: LC dupleksais
• Formas faktors: SFP (karsti nomaināms)
• Pielietojums: Ethernet un telekomunikāciju optiskie savienojumi, WAN/mugurkauls

Lietošana

Ievietojiet SFP moduli pieejamā SFP slotā saderīgā slēdzī, maršrutētājā vai datu nesēju pārveidotājā, līdz tas nofiksējas vietā. Pievienojiet vienmodas optisko šķiedru ar LC dupleksajiem savienotājiem modulim, ievērojot raidīšanas/uztveršanas orientāciju. Konfigurējiet tīkla ierīces portus atbilstoši 1 Gbps savienojumam un pārbaudiet savienojuma statusa indikatorus vai pārvaldības interfeisu, lai apstiprinātu aktīvu savienojumu. Lai izņemtu, izslēdziet portu, ja to pieprasa resursdatora ierīce, pēc tam nospiediet moduļa fiksatoru un izvelciet SFP aiz korpusa.

Ieteikumi

Pirms uzstādīšanas pārliecinieties, ka šķiedras gali ir tīri un pareizi savienoti, lai izvairītos no signāla pasliktināšanās. Izmantojiet vienmodas optisko šķiedru, kas atbilst attiecīgajiem standartiem, un saskaņojiet raiduztvērēja viļņa garumu un šķiedras vājinājuma raksturlielumus, lai sasniegtu norādīto diapazonu. Pārbaudiet savietojamību ar resursdatora iekārtas SFP portu un, rīkojoties ar moduli, ievērojiet ESD piesardzības pasākumus.
