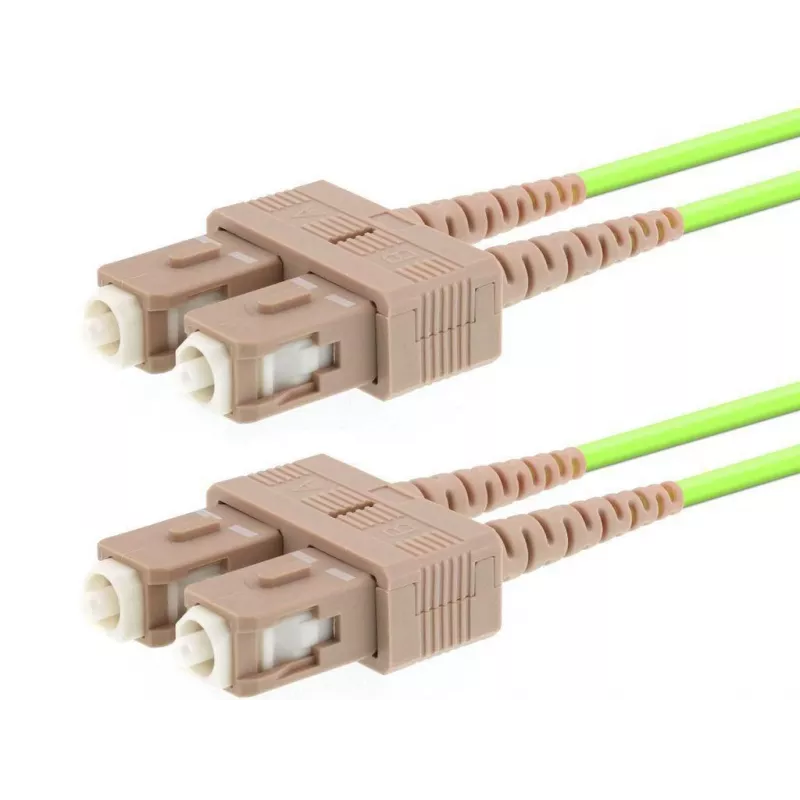

Optisko šķiedru kabeļa ielāps LOGON AL5SCSC10I/5I — OM5, SC–SC, 10 m, 50 µm, pilns duplekss, gaiši zaļš

LOGON AL5SCSC10I/5I ir 10 m optisko šķiedru komutācijas kabelis, kas paredzēts ātrdarbīgiem īsa attāluma savienojumiem. Tas izmanto WideBand OM5 daudzmodu šķiedru ar 50 µm serdes diametru un SC savienotājiem abos galos pilnā dupleksa konfigurācijā. Gaiši zaļais apvalks identificē OM5 šķiedru un nodrošina vizuālu atpazīšanu statīvos un kabeļu novadīšanas teknēs. Šis kabelis ir saderīgs ar esošajām daudzmodu instalācijām un atbalsta vairāku viļņu garumu raiduztvērējus nākotnes 100 Gb/s un 400 Gb/s īsa attāluma lietojumiem.

Priekšrocības

WideBand OM5 liecei nejutīgā daudzmodu šķiedra nodrošina OM4 līmeņa veiktspēju plašākā spektrālajā logā (850–950 nm), ļaujot izmantot īso viļņu garumu dalīšanas multipleksēšanas (SWDM) sistēmas. 50 µm lāzeram optimizētā serde uzlabo joslas platumu īsa attāluma augsta blīvuma savienojumiem, savukārt SC–SC terminācijas nodrošina uzticamu mehānisko veiktspēju un vieglu ievietošanu parastajās daudzmodu iekārtās. 10 m garums ir piemērots starpstatīvu un iekārtu savienojumiem datu centros un telekomunikāciju telpās.

Piemērots

• Datu centru starpsavienojumiem un pārslēgšanai starp statīviem
• Glabāšanas tīkliem (SAN) un serveru augšupsaitēm
• Telekomunikāciju iekārtām un optiskajiem sadales rāmjiem, kur nepieciešamas daudzmodu SC terminācijas
• Vairāku viļņu garumu īsa attāluma savienojumiem, izmantojot SWDM raiduztvērējus

Galvenās specifikācijas

• Šķiedras veids: WideBand OM5 liecei nejutīgā daudzmodu šķiedra
• Serdes diametrs: 50 µm
• Garums: 10 m
• Savienotāja veids: SC uz SC, vīrišķais abos galos
• Režīma konfigurācija: Pilns duplekss, daudzmodu
• Apvalka krāsa: Gaiši zaļa (OM5 identifikācija)
• Optimizētais viļņu garumu diapazons: 850–950 nm

Kā lietot

Uzstādiet LOGON OM5 SC–SC ielāpu kabeli, ievietojot katru SC savienotāju attiecīgajā SC adapterī vai raiduztvērēja portā, līdz savienotājs nofiksējas. Izvadiet kabeli pa kabeļu pārvaldības ceļiem, izvairoties no stingrām līkumām un pārmērīgas nospriegošanas; ievērojiet standarta liekuma rādiusa vadlīnijas daudzmodu šķiedrai, lai saglabātu veiktspēju. Pilna dupleksa savienojumiem pārliecinieties, ka raidīšanas un uztveršanas porti ir pareizi savienoti pārī, lai katra šķiedra pārraidītu paredzēto datu plūsmas virzienu.

Ieteikumi

Izmantojiet šo kabeli īsa attāluma, augsta blīvuma daudzmodu savienojumiem, kur nepieciešama OM5 savietojamība un SWDM spējīgi raiduztvērēji. Pirms savienošanas pārbaudiet savienotāju gala virsmas un uz neizmantotajiem savienotājiem turiet putekļu vāciņus. Pastāvīgām instalācijām nostipriniet kabeli ar atbilstošu spriedzes samazināšanu un saglabājiet liekuma rādiusus, lai saglabātu optisko veiktspēju.
