Pārvaldāms L3 Gigabitu Ethernet slēdzis PLANET IGS-6325-16T4S 16 porti

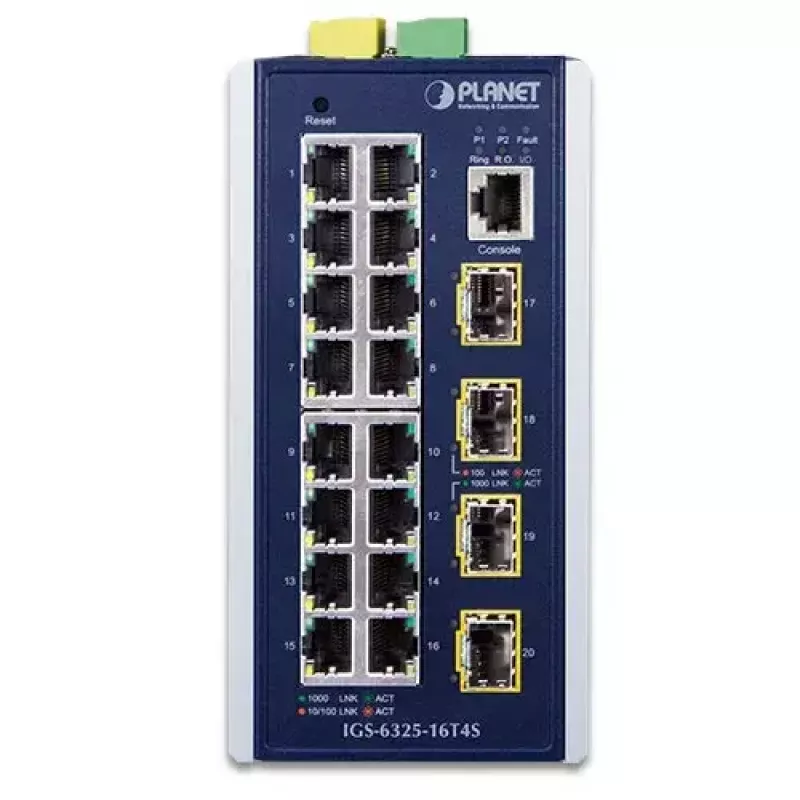

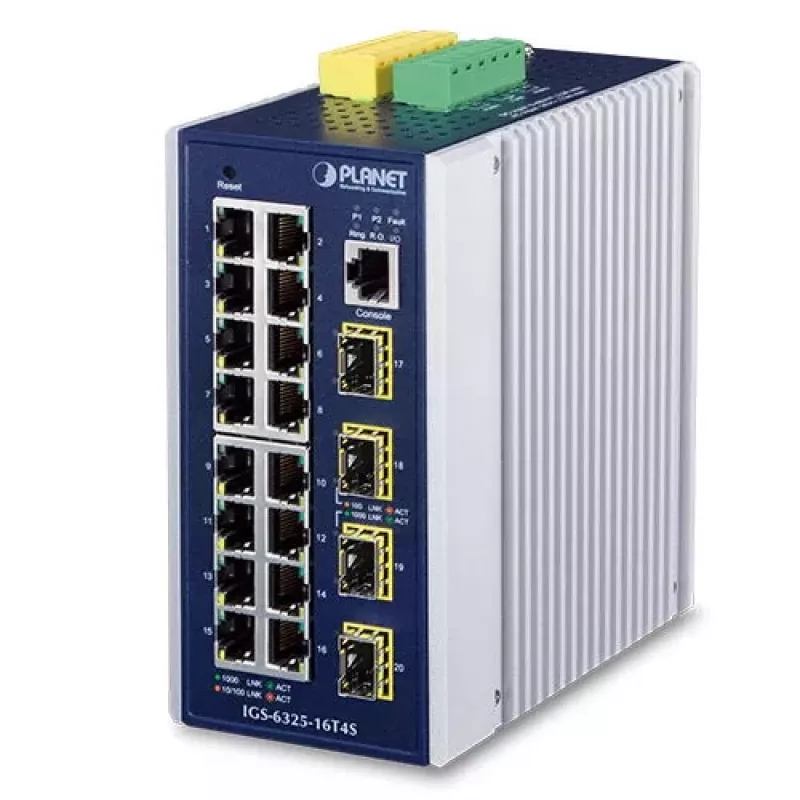

PLANET IGS-6325-16T4S ir kompakts, rūpnieciskās klases pārvaldāms Layer 3 Gigabitu Ethernet slēdzis ar augsta blīvuma hibrīda vara un optisko šķiedru saskarnēm. Ievietots DIN-sliedes izturīgā korpusā, tas nodrošina 16 10/100/1000BASE-T RJ45 portus un 4 100/1000BASE-X SFP slotus, atbalsta pilna dupleksa darbību un komutācijas jaudu 40 Gbit/s, un ir paredzēts darbam temperatūrā no -40 līdz 75 °C. Ierīce ir piemērota telpas ierobežotiem skapjiem un savienojumu pagarināšanai lielos attālumos, izmantojot optiskās šķiedras portus.

Priekšrocības

Slēdzis atbalsta Layer 3 IPv4/IPv6 statisko maršrutēšanu un IPv4 OSPFv2 dinamiskajai maršrutēšanai, nodrošinot efektīvu maršrutu aprēķinu un tīkla mērogojamību. Tas realizē lieko gredzenu aizsardzību (ITU-T G.8032 ERPS), MSTP un liekās barošanas ieejas ātrai atjaunošanai un augstai pieejamībai rūpnieciskajā vidē, ar savienojuma atjaunošanas laiku līdz 10 ms gredzenu topoloģijās. Iebūvētās kiberdrošības funkcijas, tostarp SSHv2, TLS 1.2 un SSL, aizsargā pārvaldības piekļuvi. Modbus TCP atbalsts ļauj integrēt ar SCADA un HMI sistēmām attālinātai uzraudzībai. IEEE 1588 un sinhronā Ethernet laika noteikšanas funkcijas padara to piemērotu telekomunikāciju un operatora Ethernet lietojumiem. Papildu funkcijas ietver SMTP/SNMP trauksmes paziņojumus, kļūdu trauksmi, digitālo ievadi/izvadi ārējiem trauksmes signāliem, divkāršu līdzstrāvas un maiņstrāvas lieko barošanu, visaptverošus Layer 2–4 ACL, DHCP snooping, IP Source Guard, Dynamic ARP Inspection, QoS un SFP-DDM diagnostiku.

Piemērots

• Rūpnieciskās automatizācijas tīkli un rūpnīcu stāvi, kas integrē SCADA/HMI sistēmas
• Telekomunikāciju un operatora Ethernet lietojumi, kam nepieciešama IEEE 1588 laika noteikšana
• Biznesa tīkli un datu centri, kam nepieciešama Layer 3 maršrutēšana un IPv6/IPv4 duālais stekls
• Telpas ierobežoti skapji un DIN-sliedes uzstādījumi
• Vide, kas prasa augstu pieejamību: liekais gredzens un liekā barošana

Galvenās specifikācijas

• Porti: 16 × 10/100/1000BASE-T RJ45, 4 × 100/1000BASE-X SFP
• Komutācijas jauda: 40 Gbit/s
• Slānis: Pārvaldāms Layer 3 ar IPv4/IPv6, OSPFv2

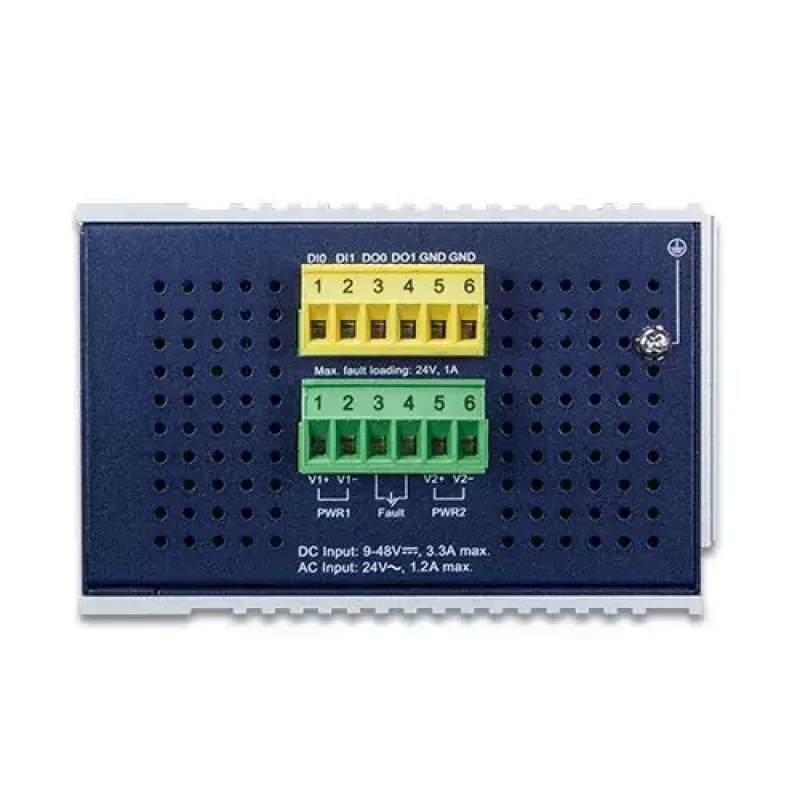

• Liekais: ITU-T G.8032 ERPS, MSTP, divkārša līdzstrāvas 9–48V un maiņstrāvas 24V liekā barošana
• Drošība: SSHv2, TLS 1.2, SSL, ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Pārvaldība: Web GUI, konsole, Telnet, SNMPv3
• Rūpnieciskās funkcijas: Modbus TCP, SFP DDM, digitālā ievade/izvade, kļūdu trauksme
• Darba temperatūra: -40 līdz 75 °C
• Formas faktors: DIN-sliedē montējams, kompakts izturīgs korpuss
• Svars un krāsa: aptuveni 1.168 kg; pelēks/zils

Kā lietot

Uzstādiet IGS-6325-16T4S uz DIN-sliedes vai skapī un pievienojiet barošanu, izmantojot primāro un lieko barošanas ieeju. Pievienojiet vara vai SFP optiskās šķiedras moduļus attiecīgajiem portiem augšupejošajiem un gala iekārtu savienojumiem. Konfigurējiet pamata tīkla iestatījumus, VLAN un Layer 3 statiskos maršrutus vai iespējojiet OSPFv2 dinamiskajai maršrutēšanai, izmantojot Web GUI, konsoli vai SNMPv3. Integrējiet Modbus TCP ar SCADA/HMI sistēmām pēc nepieciešamības, lai uzraudzītu ierīces stāvokļus, DI/DO statusu un portu komunikāciju. Iestatiet trauksmes un SNMP/SMTP paziņojumus, lai saņemtu notikumu brīdinājumus, un iespējojiet SFP DDM raiduztvērēju diagnostikai.

Ieteikumi

Novietojiet slēdzi ventilējamā, putekļu aizsargātā korpusā un izmantojiet liekos barošanas savienojumus kritiskās instalācijās. Uzticamiem liela attāluma savienojumiem izmantojiet sertificētus SFP moduļus un iespējojiet gredzena aizsardzību vai MSTP, ja topoloģija prasa ātru atjaunošanu. Izmantojiet SNMPv3 vai TLS/SSHv2 drošai attālinātai pārvaldībai un iespējojiet DHCP snooping, IP Source Guard un DAI, lai samazinātu viltošanu un ARP uzbrukumus.
