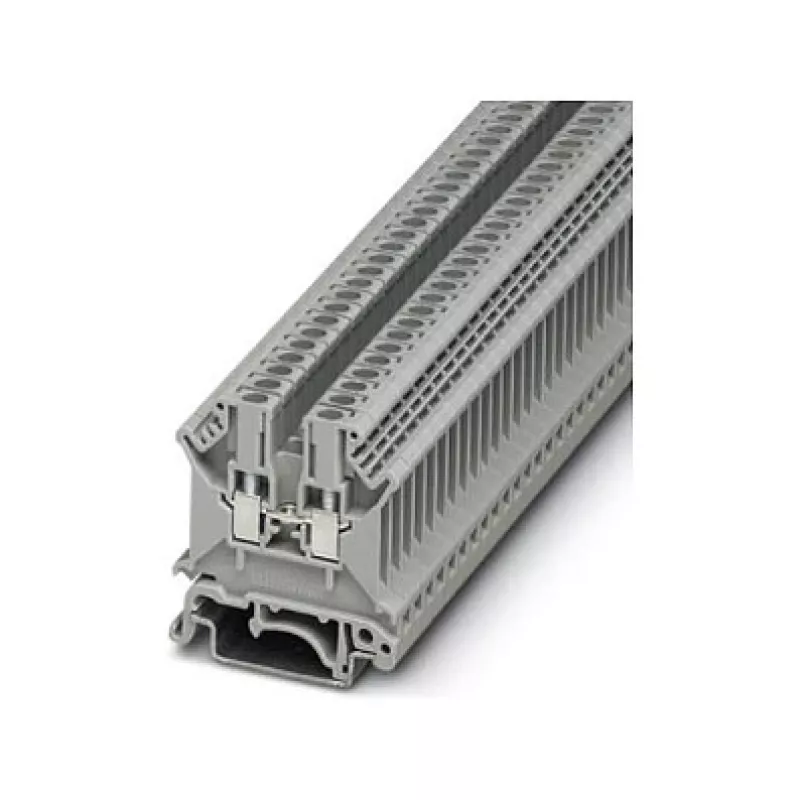

Phoenix 3001501 UK 3 N caurlaides spaiļu bloks, skrūvju savienojums, 2,5 mm², 800 V, 24 A, DIN sliedes montāža, pelēks

Ar nominālo spriegumu 800 V un nominālo strāvu 24 A, Phoenix 3001501 UK 3 N caurlaides spaiļu bloks nodrošina stabilu veiktspēju prasīgām rūpnieciskās vadības un enerģijas sadales lietojumprogrammām. Tā skrūvju savienojuma tehnoloģija garantē drošu, vibrācijas izturīgu vadu savienošanu cietiem vai dzīslu vadiem līdz 2,5 mm².

Pārskats

UK 3 N ir viena līmeņa, vienas pozīcijas caurlaides spaiļu bloks, kas paredzēts montāžai uz DIN sliedes NS 35/7,5 vai NS 35/15. Tas nodrošina divus savienojuma punktus, lai vadītāju izvadītu caur paneli vai korpusu bez pārtraukuma. Pelēkais poliamīda korpuss atbilst UL 94 V0 degtspējas standartam, padarot to piemērotu izmantošanai vadības skapjos, sadales iekārtās un automatizācijas sistēmās, kur drošība un uzticamība ir vissvarīgākā.

Kas izceļas

• Augsta strāvas jauda: 24 A pie 800 V (IEC) enerģijas sadales uzdevumiem.
• Plašs vadītāju diapazons: pieņem cietus vadītājus no 0,2 līdz 4 mm² un dzīslu vadītājus no 0,2 līdz 2,5 mm² (AWG 24–12).
• Izturīgs skrūvju savienojums ar M3 vītni un ieteicamo pievilkšanas griezes momentu 0,5–0,6 Nm.
• Kompakts dizains: tikai 5,2 mm plats, ietaupa vietu uz DIN sliedes.
• Izturīgs poliamīda korpuss, kas paredzēts temperatūrai no -60 °C līdz 105 °C un piesārņojuma pakāpei 3.

Tehniskās detaļas

• Savienojuma tehnoloģija: skrūvju savienojums
• Pozīciju skaits: 1
• Savienojumu skaits: 2
• Nominālais šķērsgriezums: 2,5 mm²
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 24 A
• Maks. cietā vadītāja šķērsgriezums: 0,2 – 4 mm²
• Maks. dzīslu vadītāja šķērsgriezums: 0,2 – 2,5 mm²
• Vadītāja šķērsgriezums AWG: 24 – 12
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Izolācijas materiāls: PA (poliamīds)
• Krāsa: pelēks
• Degtspējas klase (UL 94): V0
• Noņemšanas garums: 8 mm
• Skrūves vītne: M3
• Pievilkšanas griezes moments: 0,5 – 0,6 Nm
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3

Mūsu vērtējums

Phoenix 3001501 UK 3 N ir uzticams, augstas kvalitātes caurlaides spaiļu bloks, kas apvieno augstus elektriskos parametrus ar kompaktu izmēru. Tā skrūvju savienojums un plašais vadītāju diapazons padara to daudzpusīgu dažādām rūpnieciskām lietojumprogrammām, savukārt V0 klases poliamīda korpuss nodrošina drošību. Pārdomāta izvēle profesionāļiem, kuri meklē uzticamu DIN sliedes savienojamību.
