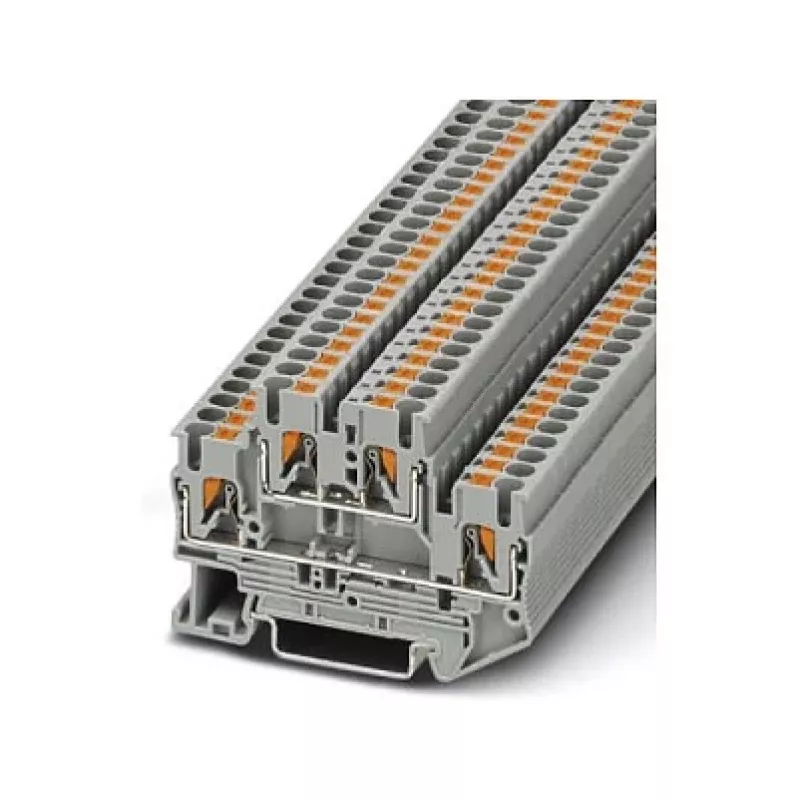

Phoenix 3210567 PTTB 2.5 Divu līmeņu spaiļu bloks, Push-in, 2.5 mm², 500 V, 22 A, Pelēks

Paredzēts 6 kV pārspriegumam un 22 A nominālajai strāvai, Phoenix 3210567 PTTB 2.5 divu līmeņu spaiļu bloks viegli tiek galā ar prasīgiem rūpnieciskiem vadības un jaudas sadales uzdevumiem. Tā push-in savienojuma tehnoloģija nodrošina bezinstrumentu vadu pieslēgšanu cietiem un savītiem vadītājiem, samazinot uzstādīšanas laiku līdz pat 50% salīdzinājumā ar skrūvju spailēm, vienlaikus saglabājot drošu un vibrācijas izturīgu savienojumu. Kompaktais divu līmeņu dizains nodrošina četrus savienojuma punktus standarta spailes izmērā, dubultojot vadu blīvumu uz DIN sliedes.

Pārskats

PTTB 2.5 ir divu līmeņu spaiļu bloks ar četriem push-in savienojumiem, nominālais šķērsgriezums 2.5 mm². Tas pieņem cietus vadītājus no 0.14 līdz 4 mm² un elastīgus vadītājus no 0.14 līdz 2.5 mm², ar noņemšanas garumu 10 mm. Pelēkais poliamīda korpuss ir bezhalogēna un liesmu slāpējošs atbilstoši UL 94 V0, nodrošinot drošību ugunsgrēka gadījumā. Spailes montējamas uz standarta 35 mm DIN sliedēm (NS 35/7.5 un NS 35/15) un paredzētas lietošanai piesārņojuma pakāpes 3 vidē ar pārsprieguma kategoriju III.

Kas izceļas

• Push-in savienojuma tehnoloģija: nav nepieciešami instrumenti cietiem vadītājiem, samazinot vadu pieslēgšanas laiku līdz pat 50% salīdzinājumā ar skrūvju spailēm.

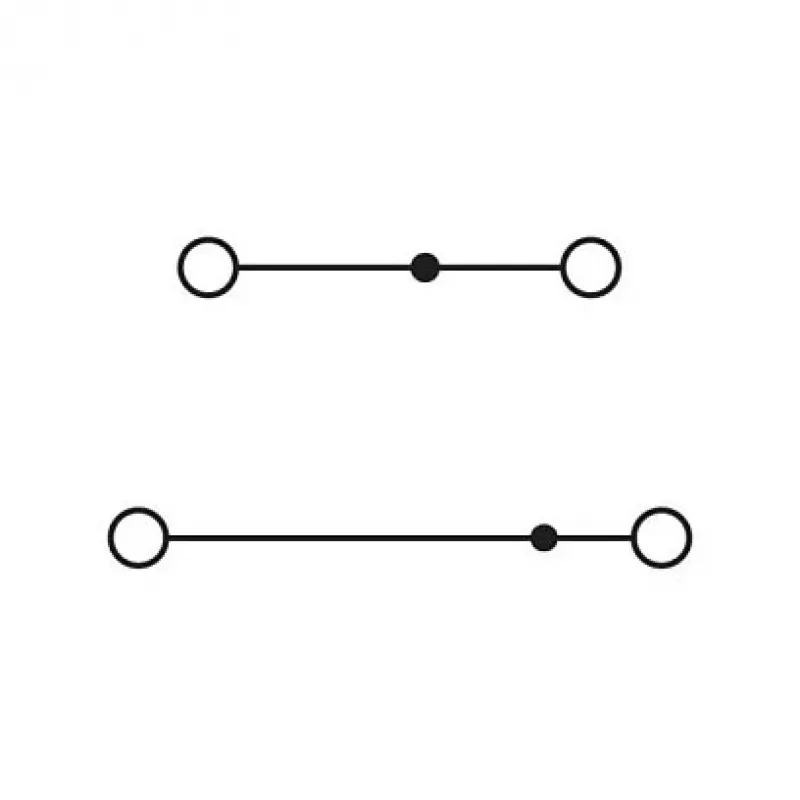

• Divu līmeņu dizains: četri savienojumi vienā kompaktā blokā, ietaupot vietu uz DIN sliedes.
• Augsti elektriskie raksturlielumi: 500 V nominālais spriegums un 22 A nominālā strāva atbilstoši IEC, piemēroti plašam rūpniecisko slodžu klāstam.
• Izturīgi materiāli: poliamīda korpuss ar V0 liesmas slāpēšanas klasi.

Tehniskās detaļas

• Spaiļu bloka tips: Divu līmeņu spaiļu bloks
• Savienojuma metode: Push-in savienojums
• Līmeņu skaits: 2
• Savienojumu skaits: 4
• Nominālais šķērsgriezums: 2.5 mm²
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 22 A
• Nominālais pārspriegums: 6 kV
• Izolācijas materiāls: PA (poliamīds)
• Krāsa: Pelēks
• Montāžas veids: DIN sliede NS 35/7.5, NS 35/15
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Liesmas slāpēšanas klase (UL 94): V0
• Darba temperatūra: -60 °C līdz 105 °C
• Noņemšanas garums: 10 mm
• Min. vadītāja šķērsgriezums (ciets): 0.14 mm²
• Maks. vadītāja šķērsgriezums (ciets): 4 mm²
• Min. vadītāja šķērsgriezums (elastīgs): 0.14 mm²
• Maks. vadītāja šķērsgriezums (elastīgs): 2.5 mm²

Mūsu vērtējums

Phoenix 3210567 PTTB 2.5 ir lieliska izvēle rūpnieciskiem lietojumiem ar ierobežotu vietu, kur nepieciešams augsta blīvuma vadu pieslēgums un uzticami push-in savienojumi. Tā izturīgais dizains un augstie elektriskie raksturlielumi padara to par uzticamu komponenti vadības skapjiem un jaudas sadales sistēmām.
