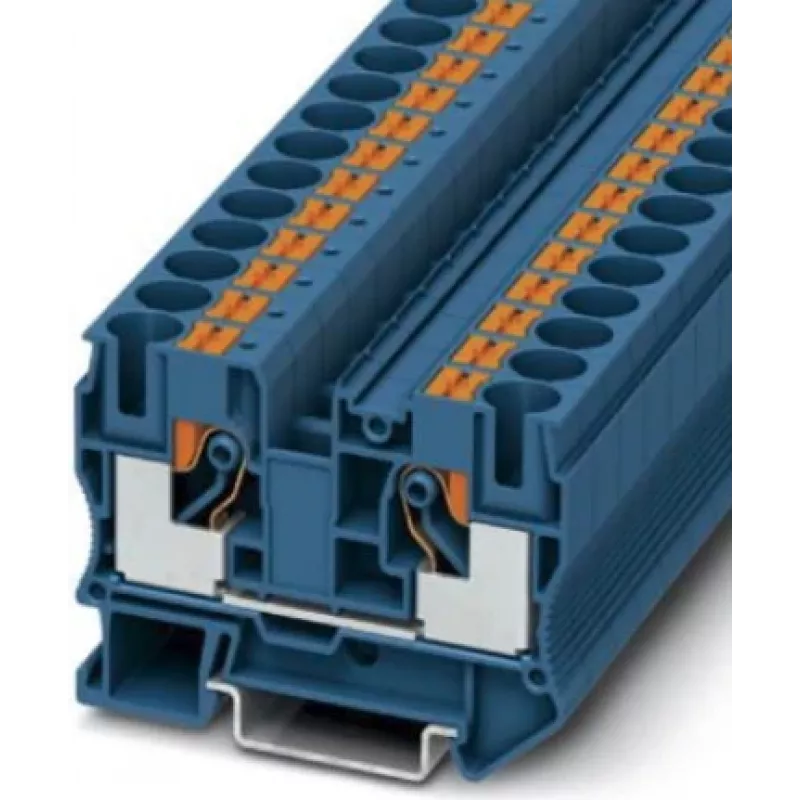

Phoenix 3212123 PT 10 BU caurlaides spaiļu bloks, spiedpogu savienojums, 10 mm², zils

Vadības skapjos un sadales kārbās lielu vadītāju pievienošana bez instrumentiem var būt izaicinājums. Phoenix 3212123 PT 10 BU caurlaides spaiļu bloks to atrisina ar spiedpogu savienojumu, kas pieņem cietus un elastīgus vadītājus līdz 10 mm², ietaupot laiku uzstādīšanas laikā. Tā zilais korpuss nodrošina skaidru vizuālu identifikāciju neitrālajiem vai citiem paredzētajiem ķēžu vadiem.

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kas strādā rūpnieciskajās vadības sistēmās, ēku automatizācijā un elektroenerģijas sadalē. Ideāli piemērots tiem, kam nepieciešami uzticami, lielstrāvas savienojumi uz standarta DIN sliedēm ar ātru vadu pieslēgšanu un ilgtermiņa stabilitāti.

Galvenās īpašības

• Spiedpogu savienojuma tehnoloģija bezinstrumentu vadu pieslēgšanai cietiem vadītājiem un gofrētiem elastīgiem vadītājiem.
• Nominālais šķērsgriezums 10 mm², atbalsta vadītājus no 0,5 mm² līdz 16 mm² (cietiem) vai 10 mm² (elastīgiem).
• Nominālais spriegums 1000 V un strāva 57 A (IEC), piemērots prasīgām rūpnieciskām vidēm.
• Montāža uz DIN sliedes NS 35/7,5 un NS 35/15, saderīgs ar standarta spaiļu bloku piederumiem.
• Zils poliamīda korpuss, UL 94 V0 degtspējas klase, darba temperatūra no -60 °C līdz 105 °C.

Specifikācijas

• Savienojuma tehnoloģija: spiedpogu
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 57 A
• Nominālais pārspriegums: 8 kV
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase (UL 94): V0
• Noņemamās izolācijas garums: 12 mm
• Min. cieta vadītāja šķērsgriezums: 0,5 mm²
• Maks. cieta vadītāja šķērsgriezums: 16 mm²
• Min. elastīga vadītāja šķērsgriezums: 0,5 mm²
• Maks. elastīga vadītāja šķērsgriezums: 10 mm²
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Vadu pieslēgšanas veids: 1 līmenis

Padomi

Lai nodrošinātu uzticamu spiedpogu savienojumu, pārliecinieties, ka vadītāju gali ir tīri, un elastīgiem vadiem izmantojiet gofrēšanas uzgaļus. Zilais korpuss ir ideāli piemērots neitrālo vadītāju marķēšanai saskaņā ar vadu pieslēgšanas konvencijām. Vienmēr pārbaudiet, vai DIN sliede ir pareizi iezemēta un vai spaiļu bloks ir droši nofiksēts uz sliedes.
