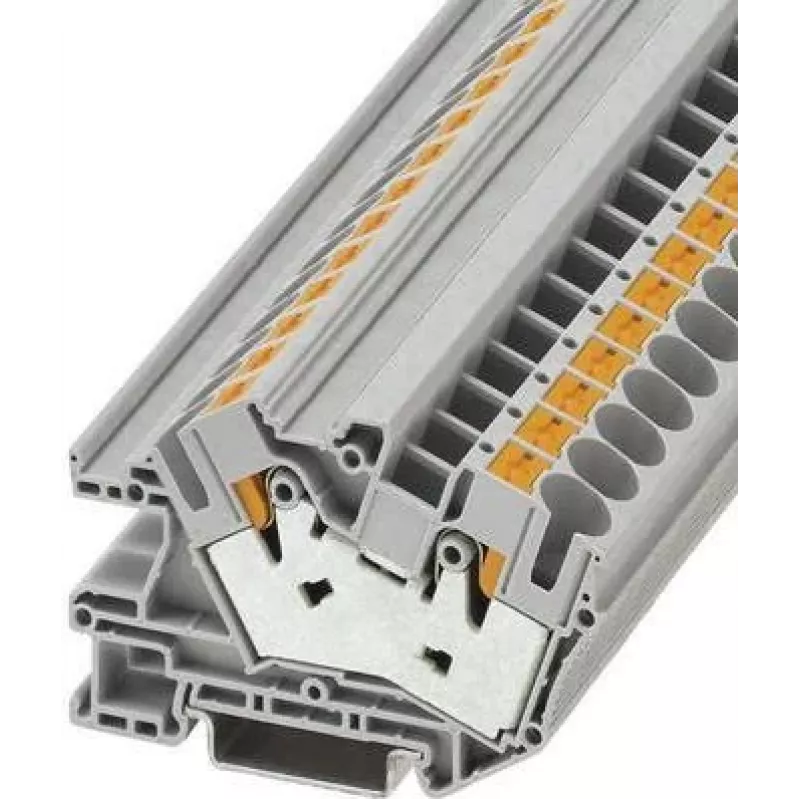

Phoenix 3214029 PTI 16/S instalācijas spaiļu bloks, Push-in savienojums, 16 mm², 500 V, 76 A, pelēks

Elektroinstalācijās lielu vadītāju droša savienošana bez instrumentiem var būt izaicinājums. Phoenix 3214029 PTI 16/S instalācijas spaiļu bloks to atrisina ar push-in tehnoloģiju, ļaujot ātri un droši savienot cietos vai dzīslu vadītājus līdz 16 mm². Tā kompaktais vienpola dizains atbilst standarta DIN sliedēm, padarot to ideāli piemērotu sadales skapjiem un vadības paneļiem.

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuriem nepieciešams izturīgs, bezinstrumentu savienojums jaudas sadalei līdz 500 V un 76 A. Piemērots rūpnieciskiem, komerciāliem un ēku automatizācijas lietojumiem.

Galvenās īpašības

• Push-in savienojums bezinstrumentu vadu savienošanai cietiem vadītājiem un dzīslu vadītājiem ar uzgaļiem
• Nominālais šķērsgriezums 16 mm², atbalsta vadītājus no 0,5 līdz 25 mm² (cietie)
• Nominālais spriegums 500 V, strāva 76 A, pārsprieguma impulss 6 kV
• Montāža uz DIN sliedes NS 35/7,5 vai NS 35/15
• Pelēks poliamīda korpuss, UL 94 V0 degamības klase
• Darba temperatūras diapazons no -60 °C līdz 105 °C

Specifikācijas

• Produkta veids: Instalācijas spaiļu bloks
• Savienojuma tehnoloģija: Push-in
• Pozīciju skaits: 1
• Savienojumu skaits: 3
• Nominālais šķērsgriezums: 16 mm²
• Vadītāja šķērsgriezums (ciets): 0,5 - 25 mm²
• Vadītāja šķērsgriezums (dzīslu): 0,5 - 16 mm²
• Noņemšanas garums: 12 mm
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 76 A
• Nominālais pārsprieguma impulss: 6 kV
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 3
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Krāsa: Pelēka
• Izolācijas materiāls: Poliamīds (PA)
• Degamības klase: UL 94 V0
• Darba temperatūra: -60 °C līdz 105 °C

Padomi

Dzīslu vadītājiem bez uzgaļiem izmantojiet skrūvgriezi, lai atvērtu push-in skavu. Pārliecinieties, ka DIN sliede ir pareizi iezemēta. Vienmēr pārbaudiet griezes momentu un vadītāja izmēru atbilstoši vietējiem elektriskajiem noteikumiem.
