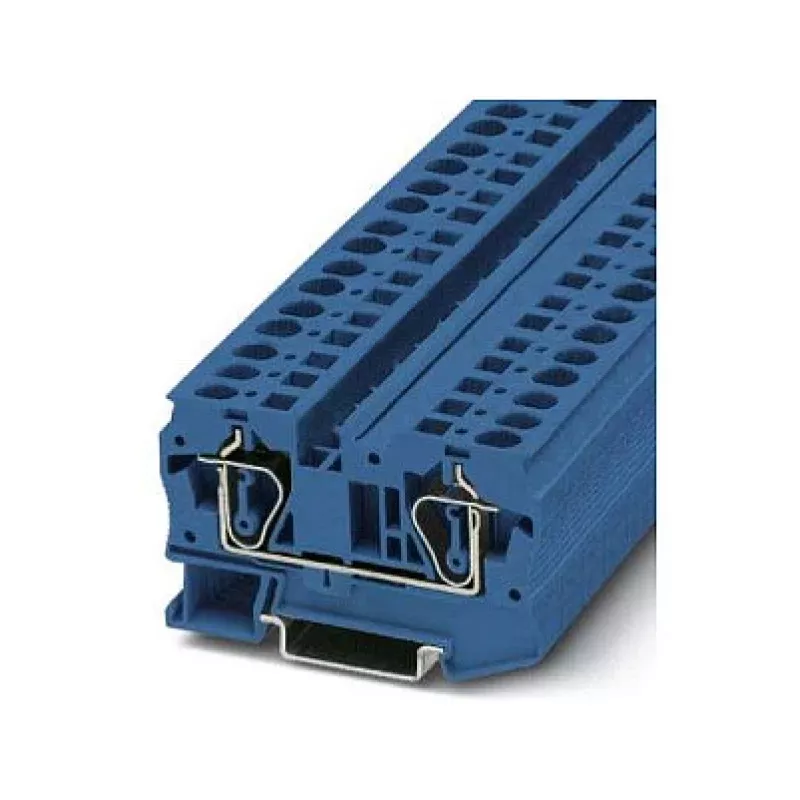

Phoenix Contact ST 6 BU caurlaides spaiļu bloks, Push-in, 6 mm², zils

Phoenix Contact ST 6 BU ir caurlaides spaiļu bloks, kas izstrādāts augsta blīvuma vadības skapjiem un rūpnieciskām sadales sistēmām. Tā push-in savienojuma tehnoloģija ļauj tieši ievietot cietus vai dzīslu vadītājus bez instrumentiem, samazinot vadu montāžas laiku līdz pat 50% salīdzinājumā ar skrūvju spailēm. Ar nominālo šķērsgriezumu 6 mm² un maksimālo slodzes strāvu 50 A (ar 10 mm² vadītāju) šis zilais spaiļu bloks nodrošina prasīgus enerģijas sadales uzdevumus, vienlaikus saglabājot kompaktu izmēru uz standarta DIN sliedēm.

Priekšrocības

Bez instrumentu push-in savienojums paātrina paneļu montāžu un samazina operatora nogurumu. Spaiļu bloks pieņem plašu vadītāju izmēru diapazonu no 0,5 mm² līdz 10 mm² cietiem, vai 20 AWG līdz 8 AWG, nodrošinot elastību jauktām vadu shēmām. Tā poliamīda korpuss atbilst UL 94 V0 degtspējas prasībām un iztur darba temperatūru no -60 °C līdz 105 °C, nodrošinot uzticamību skarbos apstākļos. 2 pozīciju, viena līmeņa dizains vienkāršo ķēžu identificēšanu un apkopi.

Piemērots

• Rūpnieciskiem vadības paneļiem un motoru vadības centriem
• Enerģijas sadalei mašīnās un konveijeru sistēmās
• Ēku automatizācijas un HVAC vadības skapjiem
• Dzelzceļa un transporta iekārtām, kurām nepieciešami vibrācijas izturīgi savienojumi
• Saules invertoriem un enerģijas uzkrāšanas sistēmām

Galvenās specifikācijas

• Savienojuma tehnoloģija: Push-in
• Nominālais šķērsgriezums: 6 mm²
• Krāsa: zila
• Pozīciju skaits: 2
• Līmeņu skaits: 1
• Montāža: DIN sliede NS 35/7,5 vai NS 35/15
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 41 A (maks. 50 A ar 10 mm² vadītāju)
• Nominālais pārspriegums: 8 kV
• Izolācijas materiāls: Poliamīds (PA), UL 94 V0
• Piesārņojuma pakāpe: 3, Pārsprieguma kategorija: III
• Noņemšanas garums: 12 mm
• Vadītāja šķērsgriezums cietam: 0,5–10 mm²
• Vadītāja šķērsgriezums dzīslu: 0,5–6 mm²
• AWG diapazons: 20–8
• Darba temperatūra: -60 °C līdz 105 °C

Ieteikumi

Apvienojiet ST 6 BU ar Phoenix Contact gala vāciņiem un starpsienām grupētām instalācijām. Augstas vibrācijas vidē pārbaudiet, vai push-in savienojums atbilst jūsu noturības prasībām; pretējā gadījumā apsveriet skrūvju spaiļu alternatīvas. Vienmēr ievērojiet vietējos elektroinstalācijas noteikumus un izmantojiet atbilstošus uzgaļus dzīslu vadītājiem.
