PV sadalītāja kārba CNC NV822553 DC 10 ieeju 10 izeju IP66

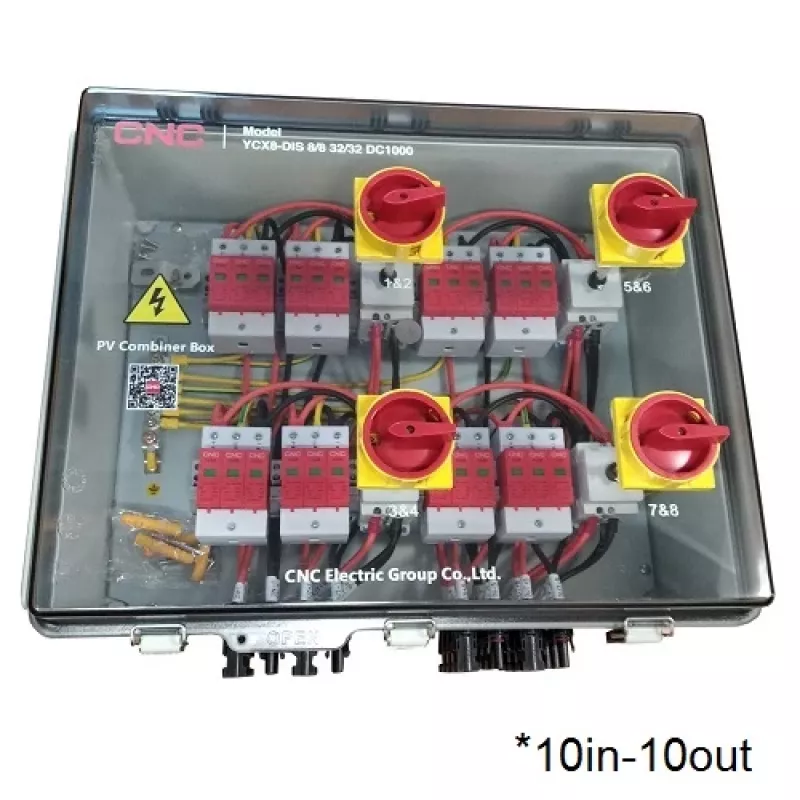

PV sadalītāja kārba CNC NV822553 ir DC savienojuma korpuss fotoelementu sistēmām ar 10 ieejām un 10 izejām, ar IP66 aizsardzības pakāpi pret putekļiem un ūdeni. Polikarbonāta korpuss (528 x 458 x 358 mm) ir noturīgs pret UV starojumu un atbilst V0 liesmas slāpēšanas pakāpei, un ierīce ietver MC4 savienotājus, pārsprieguma aizsardzības ierīces (SPD) un bloķējamus DC slēdžus, lai centralizēti savienotu virkņu pieslēgumus, uzlabojot drošību un apkopjamību āra saules instalācijās.

Priekšrocības

CNC NV822553 nodrošina konsolidētu virkņu galu savienošanu 10 ieeju/10 izeju PV blokiem, iebūvētu DC pārsprieguma aizsardzību (1000 V, 40 kA uz vienu SPD) un četrus bloķējamus 1000 V/50 A DC slēdžus ar patentētām loka dzēšanas kamerām. Korpuss atbilst IP66 un IEC60529 standartiem, nodrošina liesmas noturību (UL94 V0), un tam ir plašs darba temperatūras diapazons (-20 °C līdz +60 °C). Kompakti izmēri un standartizētie kabeļu blīvējumu izmēri atvieglo uzstādīšanu un kabeļu pārvaldību.

Piemērots

Galvenās specifikācijas

Lietošanas pamācība

Uzstādiet PV sadalītāja kārbu uz piemērotas āra virsmas, ievērojot vietējos elektrotehniskos noteikumus, un novietojiet korpusu tā, lai izvairītos no ūdens uzkrāšanās. Pievienojiet katru PV virkni, izmantojot komplektā iekļautos ar MC4 saderīgos savienojumus, un izvadiet kabeļus caur norādītajām PG09/PG21 blīvēm. Savienojiet kombinētos izejošos pieslēgumus ar pārveidotāju vai pakārtoto DC aizsardzību. Izmantojiet bloķējamos DC slēdžus, lai atvienotu virknes apkopes laikā, un pārliecinieties, ka SPD savienojumi ir pareizi, lai nodrošinātu pārsprieguma aizsardzības aktīvu darbību. Nodošana ekspluatācijā ietver nepārtrauktības, polaritātes un izolācijas pretestības pārbaudes pirms bloka pieslēgšanas spriegumam.

Ieteikumi

Periodiski pārbaudiet kabeļu galu savienojumus un blīvslēgus, un nomainiet SPD pēc to iedarbības vai ja pārsniegta to nominālā kapacitāte. Pārliecinieties, ka slēdži ir bloķēti apkopes laikā, un ievērojiet ražotāja uzstādīšanas instrukcijas un piemērojamos standartus DC sistēmām.
