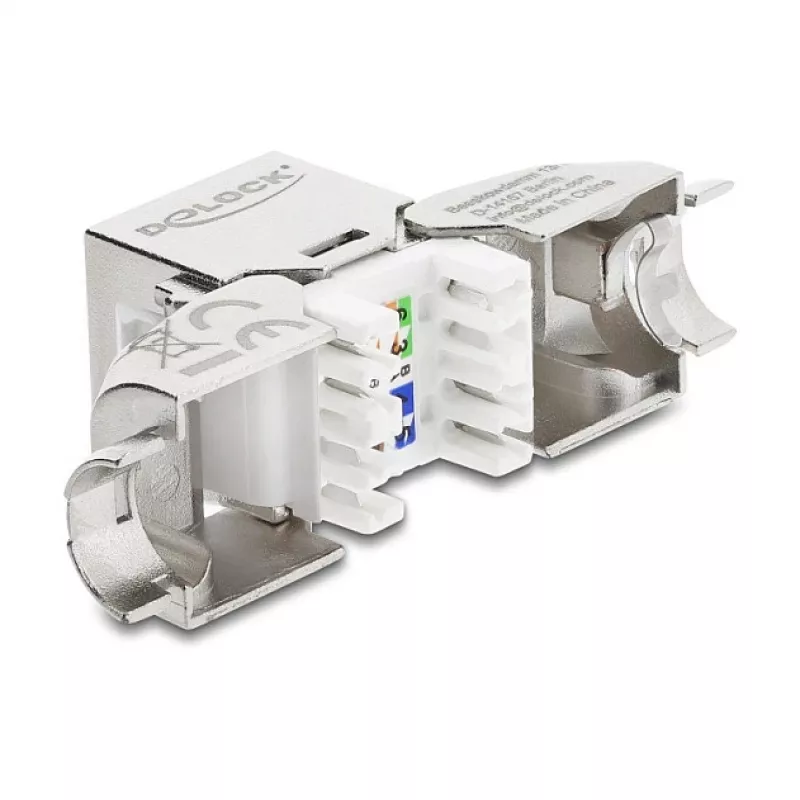

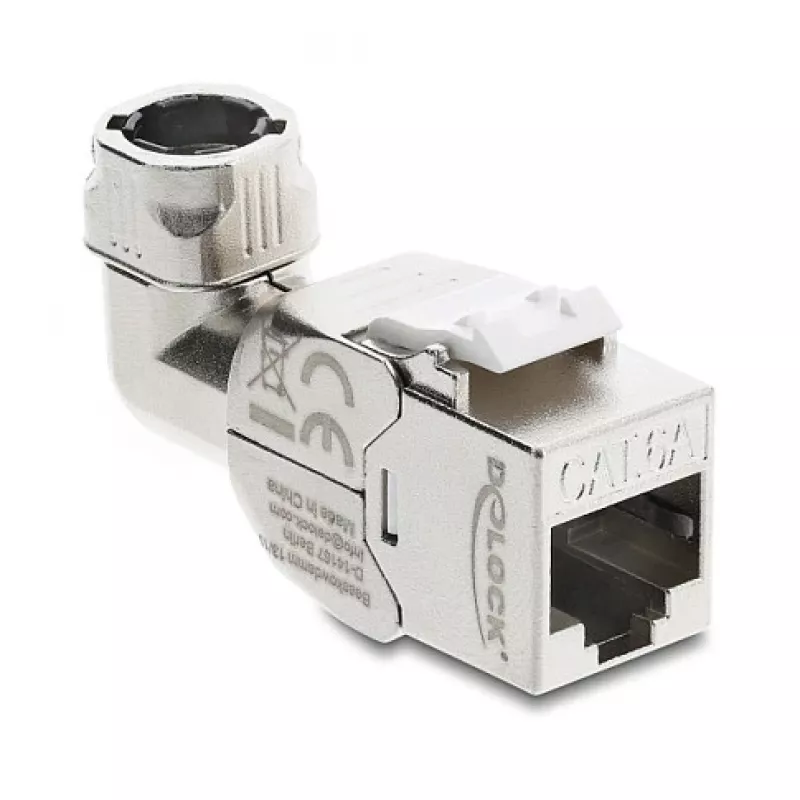

RJ45 Keystone modulis Cat.6A bezinstrumentu 90° DELOCK 90800

DELOCK Keystone RJ45 modulis Cat.6A bezinstrumentu 90° ir keystone kontaktligzda, kas paredzēta uzstādīšanai plāksteru paneļos, sienas plāksnēs vai virsmas montāžas kārbās. Modulis atbalsta Cat6A kabeļu sistēmas un nodrošina kompaktu, taisnleņķa savienojuma punktu, kas piemērots strukturētām kabeļu sistēmām birojos, datu telpās un dzīvojamos vidēs. Bezinstrumentu dizains ļauj ātri terminēt vīto pāru kabeļus bez īpašiem krimperiem, un 90° orientācija palīdz pārvaldīt vietu aiz paneļiem un plāksnēm.

Priekšrocības

Keystone modulis piedāvā bezinstrumentu kabeļa terminēšanu, atbilstību Cat6A veiktspējas prasībām un vietu taupošu taisnleņķa formas faktoru. Tas ir paredzēts ātrai uzstādīšanai un nomaiņai standarta keystone atverēs, samazinot dīkstāvi elektroinstalācijas izmaiņu laikā. Produkts nodrošina uzticamus elektriskos kontaktus ātrgaitas Ethernet līdz Cat6A specifikācijām un saglabā kompaktu nospiedumu blīvām instalācijām.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet keystone moduli saderīgā keystone atverē sienas plāksnē, plāksteru panelī vai virsmas kārbā, līdz tas nofiksējas vietā. Sagatavojiet kabeli, noņemot ārējo apvalku līdz ieteicamajam garumam, izlīdziniet atsevišķos pārus saskaņā ar krāsu kodu, kas uzdrukāts uz moduļa, un ievietojiet katru vadītāju attiecīgajā bezinstrumentu terminēšanas slotā. Nospiediet vadītājus slotos, līdz tie ir ievietoti; IDC termināls pārgriezīs izolāciju un izveidos kontaktu. Pēc terminēšanas pārbaudiet savienojumu, pievienojot RJ45 komutācijas kabeli un testējot ar tīkla testeri vai apstiprinot savienojumu/aktivitāti pievienotajā tīkla iekārtā.

Ieteikumi

Lai nodrošinātu uzticamu Cat6A veiktspēju, izmantojiet atbilstošu Cat6A kategorijas kabeli un uzturiet pareizu kabeļa pārvaldību, lai izvairītos no asiem locījumiem 90° moduļa tuvumā. Terminēšanas laikā pārbaudiet pāru izlīdzināšanu un ievietošanu un pēc uzstādīšanas testējiet katru portu, lai nodrošinātu signāla integritāti un pareizu vadu shēmu.
