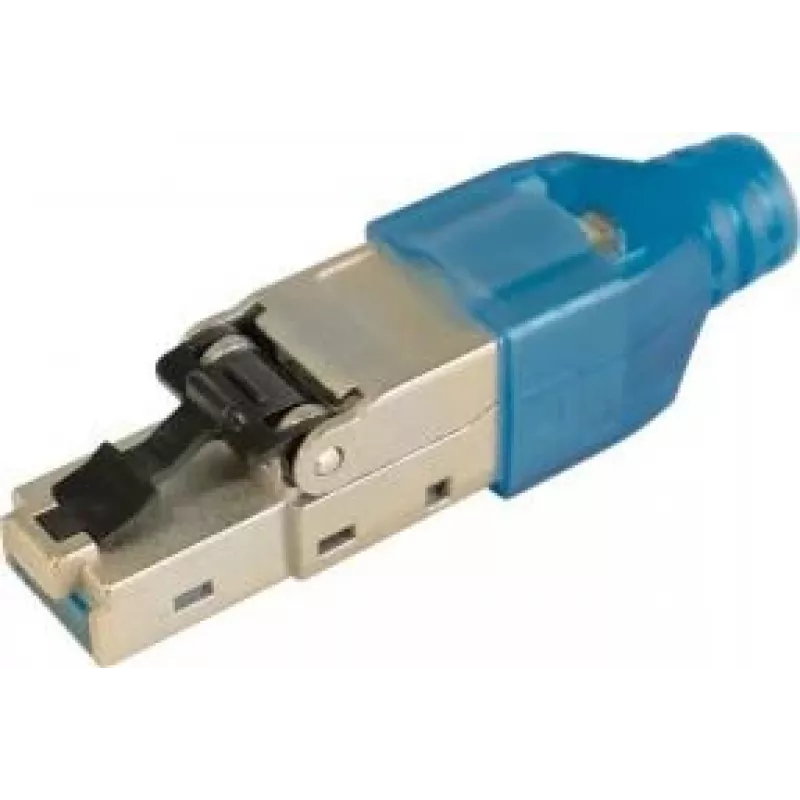

RJ45 savienotājs Televes CAT6AS-F 209924 — RJ45 spraudnis CAT6A ekranētiem kabeļiem

Televes RJ45 savienotājs CAT6AS-F ir ekranēts RJ45 spraudnis, kas paredzēts CAT6A tīkla kabeļu terminēšanai. Tas nodrošina kompaktu savienotāju ar metāla korpusu, kas uztur elektriskā ekranējuma nepārtrauktību starp kabeli un savienotāju, atbalstot ātrdarbīgus Ethernet uzstādījumus un samazinot elektromagnētiskos traucējumus. Savienotājs ir paredzēts izmantošanai strukturētajās kabeļu sistēmās, kur nepieciešami izturīgi, ar zemiem zudumiem terminējumi.

Priekšrocības

Ekranētā konstrukcija nodrošina uzlabotu aizsardzību pret šķērsrunu un ārējiem traucējumiem salīdzinājumā ar neekranētiem spraudņiem. Tā mehāniskā konstrukcija nodrošina uzticamu kontaktu ar atsevišķiem vadu pāriem un konsekventu ievietošanu standarta RJ45 ligzdās. Spraudnis ir piemērots atkārtotiem savienošanas cikliem un veicina ilgtermiņa savienojuma stabilitāti LAN un datu centru vidē.

Piemērots

• CAT6A ekranētu vītā pāra tīkla kabeļu terminēšanai
• Profesionāliem LAN uzstādījumiem un komutācijas paneļiem
• Datu centru un serveru telpu kabeļu sistēmām
• Strukturētās kabeļu sistēmas projektiem, kur nepieciešama ekranējuma nepārtrauktība

Galvenās specifikācijas

• Savienotāja tips: ekranēts RJ45 spraudnis, saderīgs ar CAT6A kabeli
• Ekranējums: metāla korpuss, lai uzturētu kabeļa folijas/pītā ekrāna nepārtrauktību
• Kontaktu izkārtojums: 8 pozīcijas, 8 kontakti (8P8C)
• Paredzēts ātrdarbīgam Ethernet līdz CAT6A veiktspējas līmeņiem
• Mehāniskā izturība, piemērota vairākiem ievietošanas/izņemšanas cikliem

Kā lietot

Sagatavojiet CAT6A ekranēto kabeli, noņemot ārējo apvalku un atsedzot folijas vai pītā ekrāna vairogu, kā norādījis kabeļa ražotājs. Izlīdziniet un ievietojiet atsevišķus vadu pārus spraudnī, ievērojot izvēlēto vadu standartu (T568A vai T568B), nodrošinot, ka ekrāns ir atlocīts atpakaļ un veido kontaktu ar spraudņa korpusu, lai saglabātu zemējuma nepārtrauktību. Terminējiet spraudni, izmantojot atbilstošu presēšanas vai ievietošanas instrumentu, kas ieteicams ekranētiem RJ45 savienotājiem. Pirms uzstādīšanas pārbaudiet terminējumu ar kabeļa testeri, lai apstiprinātu pāru nepārtrauktību un pareizu vadu savienojumu.

Ieteikumi

Izmantojiet savienotāju ar pareizi sagatavotiem CAT6A ekranētiem kabeļiem un saderīgu presēšanas instrumentu, lai nodrošinātu uzticamu elektrisko ekranējumu un mehānisko noturību. Uzturiet pareizu kabeļa ekrāna zemējumu komutācijas paneļos vai kontaktligzdās, lai izmantotu ekranētā savienotāja priekšrocības vidēs ar iespējamiem elektromagnētiskiem traucējumiem.
