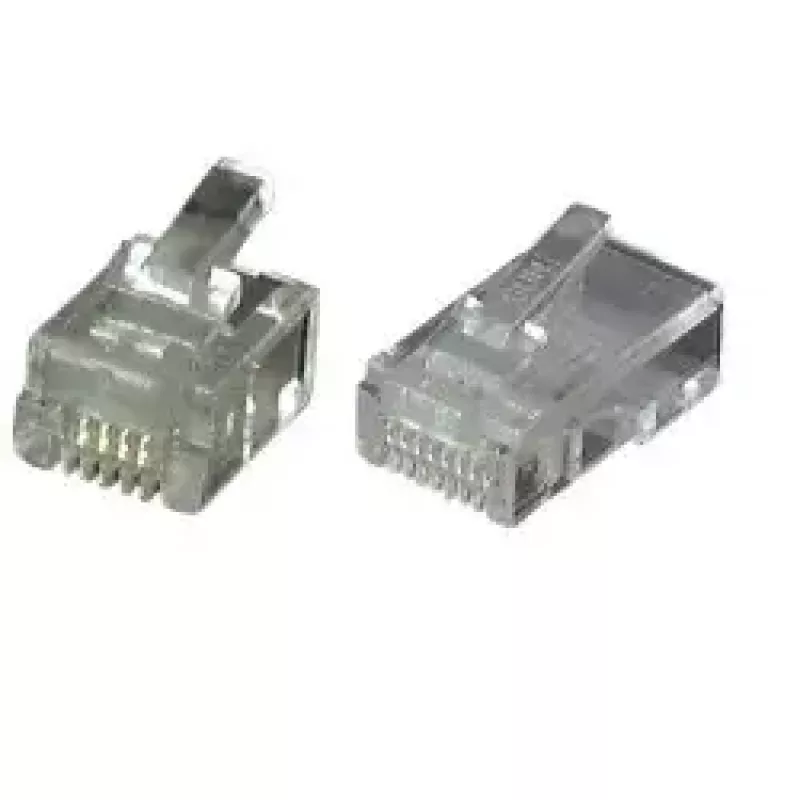

RJ45 UTP savienotājs EFB Elektronik E-MO 8/8 SF caurspīdīgs

EFB Elektronik RJ45 UTP E-MO 8/8 SF caurspīdīgais savienotājs ir neekranēts modulārs RJ45 (8P8C) spraudnis, kas paredzēts lietošanai ar plakanu tīkla kabeli. Tā caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadu izvietojumu un kontaktus. Produkts tiek piegādāts iepakojumos, kas piemēroti lielapjoma instalācijām, un ir saderīgs ar standarta RJ45 terminācijām.

Priekšrocības

Caurspīdīgais RJ45 UTP savienotājs nodrošina skaidru pārskatu par vadītāju izlīdzinājumu un kontaktu novietojumu, vienkāršojot uzstādīšanu un problēmu novēršanu. Paredzēts U/UTP kabeļiem, tas atbalsta izplatītākās Ethernet terminācijas un piedāvā uzticamu elektrisko kontaktu, kad tiek presēts ar atbilstošu instrumentu. Modulārais 8/8 dizains der standarta RJ45 ligzdām un tīkla iekārtām.

Piemērots

• Presēšanai uz plakana U/UTP tīkla kabeļa
• Lielapjoma Ethernet termināciju uzstādīšanai
• Lauka terminācijai un neliela mēroga tīkla remontiem
• Lietošanai ar saderīgiem presēšanas instrumentiem RJ45

Galvenās specifikācijas

• Savienotāja tips: RJ45 (8P8C)
• Kabelēšana: U/UTP (neekranēts vītais pāris)
• Materiāls / krāsa: caurspīdīgs korpuss
• Daudzums iepakojumā: 100 gab. iepakojumā
• Zīmols / MPN: EFB Elektronik / 37514.1-100
• EAN: 4049759133887

Kā lietot

Sagatavojiet plakano U/UTP kabeli, noņemot ārējo apvalku un sakārtojot atsevišķos vadītājus atbilstoši nepieciešamajam vadu standartam (T568A vai T568B). Ievietojiet vadītājus pilnībā caurspīdīgajā RJ45 savienotājā, lai katrs vads sasniegtu tam atbilstošo kontaktu. Izmantojiet piemērotu presēšanas instrumentu, lai saspiestu savienotāju un izveidotu kontaktu starp vadiem un spraudņa kontaktiem. Ja nepieciešams, pārbaudiet termināciju ar tīkla testeri.

Ieteikumi

Lai iegūtu uzticamus rezultātus, izmantojiet saderīgu presēšanas instrumentu, kas paredzēts RJ45 savienotājiem. EFB Elektronik iesaka instrumentus, kas norādīti RJ45 terminācijām; piemēram, saderīgu instrumentu numuri ir E-MUC410 priekš RJ10/RJ11/RJ12/RJ45 un Art.-Nr. 39945.2 priekš RJ69. Pirms presēšanas pārliecinieties par pareizu vadu secību un pilnīgu vadītāju ievietošanu.
