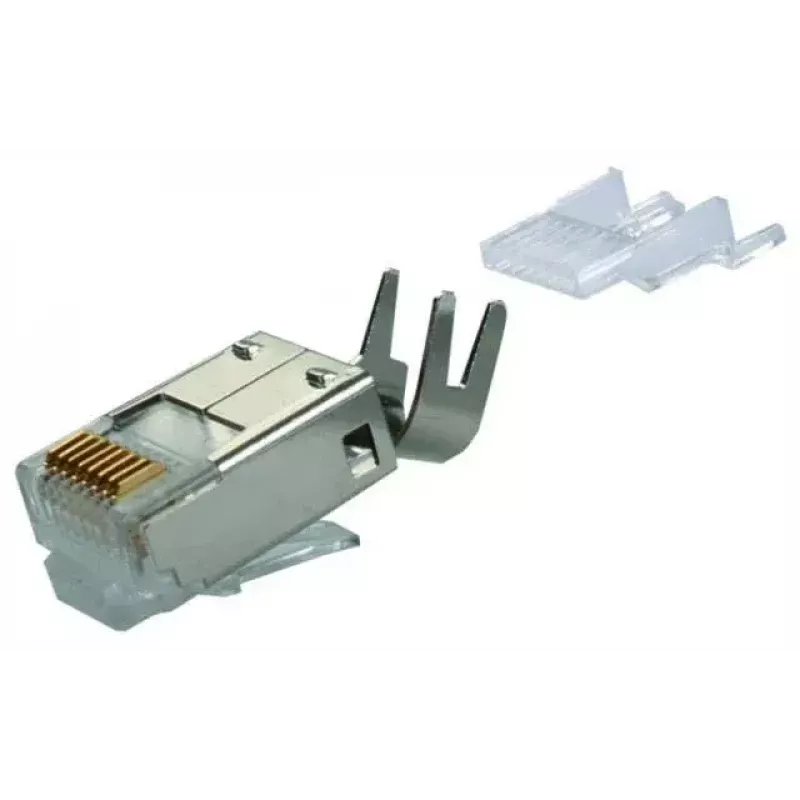

RJ45 vadu savienotājs Telegärtner J00026A0165

Telegärtner J00026A0165 ir 8 ceļu RJ45 vadu savienotājs sudraba apdarē, kas paredzēts uzticamiem Ethernet terminējumiem. Tas ir pilnībā ekranēts un atbalsta AWG 24 līdz 27 vadus, piemērots gan daudzdzīslu, gan viendzīslas vadiem. Kompaktais savienotājs ir aptuveni 11.68 x 18.5 x 6.6 mm liels un tiek piegādāts kā viena vienība; ja nepieciešams, atsevišķi jāpasūta kabeļa uzmava.

Priekšrocības

Pilnībā ekranētā konstrukcija samazina elektromagnētiskos traucējumus un uzlabo signāla integritāti tīkla instalācijās. Savietojamība ar AWG 24–27 daudzdzīslu un viendzīslas vadiem padara savienotāju daudzpusīgu parastajiem Ethernet kabeļiem. Kompaktie izmēri un sudraba apdare nodrošina uzticamu, standartizētu terminējumu profesionālām un patērētāju tīkla iekārtām.

Piemērots

• Ethernet kabeļu (8P8C) terminēšanai ar AWG 24–27 vadiem
• Ekranētām tīkla instalācijām, kurām nepieciešama EMI aizsardzība
• Remontiem vai pielāgotiem kabeļu komplektiem birojos un datu skapjos

Galvenās specifikācijas

• Tips: RJ45 vadu savienotājs (8 ceļu)
• Modelis / MPN: J00026A0165
• Zīmols: Telegärtner
• Krāsa / apdare: Sudraba
• Ekranējums: Pilnībā ekranēts
• Atbalstītie vadu izmēri: AWG 24–27 (daudzdzīslu un viendzīslas)
• Izmēri: 11.68 x 18.5 x 6.6 mm (aptuveni)
• Iepakojuma daudzums: 1 gab.
• Piezīme: Kabeļa uzmava tiek pārdota atsevišķi

Lietošana

Sagatavojiet kabeli, noņemot ārējo apvalku un atsedzot pārus līdz šim savienotāja tipam ieteicamajam garumam. Sakārtojiet un apgrieziet vadus vajadzīgajā secībā, pēc tam ievietojiet tos pilnībā RJ45 savienotājā, līdz tie sasniedz kontaktus. Izmantojiet atbilstošu presēšanas vai terminēšanas rīku, kas saderīgs ar pilnībā ekranētiem RJ45 savienotājiem, lai nostiprinātu kontaktus un ekranējumu. Visbeidzot, uzlieciet saderīgu kabeļa uzmavu, ja nepieciešams spriedzes samazinājums vai papildu aizsardzība.

Ieteikumi

Optimālai veiktspējai izmantojiet šo savienotāju ar ekranētu vītā pāra kabeli ar pareizo AWG diapazonu un nodrošiniet ekrāna pareizu zemējumu. Pasūtiet atbilstošu kabeļa uzmavu atsevišķi, ja nepieciešams spriedzes samazinājums vai vides aizsardzība.
