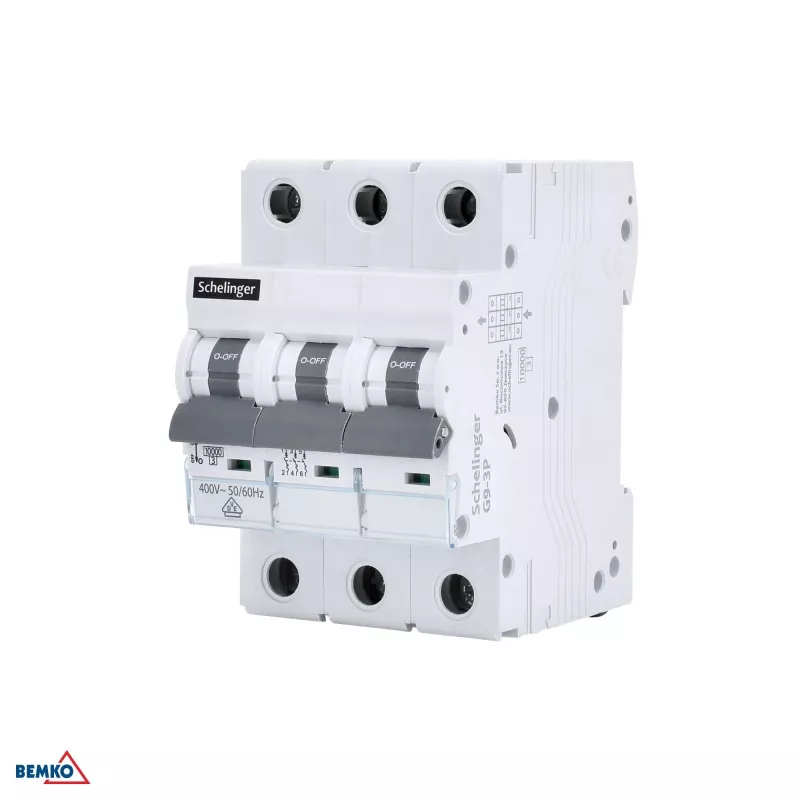

SCHELINGER Miniature Circuit Breaker 10kA 3P C 20A VDE

SCHELINGER A02-G9-3P-C20 ir augstas kvalitātes slēdža automāts (MCB), kas paredzēts uzticamai pārstrāvas aizsardzībai elektroinstalācijās. Ar 3 polu konfigurāciju, C raksturlīkni un nominālo strāvu 20 A tas nodrošina drošu darbību plašā lietojumu klāstā. Sertificēts atbilstoši VDE standartiem un atbilst IEC/EN 60898-1, šim MCB ir īssavienojuma izslēgšanas spēja 10 kA, padarot to piemērotu dzīvojamām, komerciālām un rūpnieciskām vidēm.

Priekšrocības

Šis MCB nodrošina robustu aizsardzību pret pārslodzēm un īssavienojumiem, ar augstu izslēgšanas spēju 10 kA, kas garantē drošību pat prasīgos apstākļos. C raksturlīkne ir ideāli piemērota shēmām ar mērenām ieslēgšanas strāvām, piemēram, apgaismojumam un vispārējai elektroapgādei. DIN sliedes montāža vienkāršo uzstādīšanu, bet skrūvju spailes pieņem vadītājus līdz 25 mm². Ar elektrisko izturību 10 000 ciklu un mehānisko izturību 20 000 ciklu tas nodrošina ilgstošu darbību.

Piemērots

• Dzīvojamo māju elektrosadales paneļiem
• Komerciālo ēku sadales skapjiem
• Rūpnieciskiem vadības skapjiem
• Apgaismojuma un kontaktligzdu shēmām
• Vispārējām elektroapgādes sistēmām

Galvenie tehniskie parametri

• Produkta veids: Slēdža automāts (MCB)
• Polu skaits: 3P (3 polu)
• Nominālā strāva (In): 20 A
• Izslēgšanas raksturlīkne: C līkne
• Īssavienojuma izslēgšanas spēja (Icn): 10 kA
• Nominālais spriegums (Ue): 230/400 V AC
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Standartu atbilstība: IEC/EN 60898-1
• Sertifikācija: VDE
• Aizsardzības pakāpe: IP20
• Spaiļu tips: Skrūvju spailes
• Spaiļu kapacitāte: 1-25 mm²
• Enerģijas ierobežošanas klase: 3. klase
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Darba temperatūras diapazons: -25°C līdz +55°C
• Uzglabāšanas temperatūras diapazons: -40°C līdz +70°C

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, MCB jāuzstāda kvalificētam elektriķim un kopējā slodze nedrīkst pārsniegt 20 A. Papildu drošībai pret zemējuma defektiem ieteicams kombinēt ar atbilstošām noplūdes strāvas aizsardzības ierīcēm (RCD).
