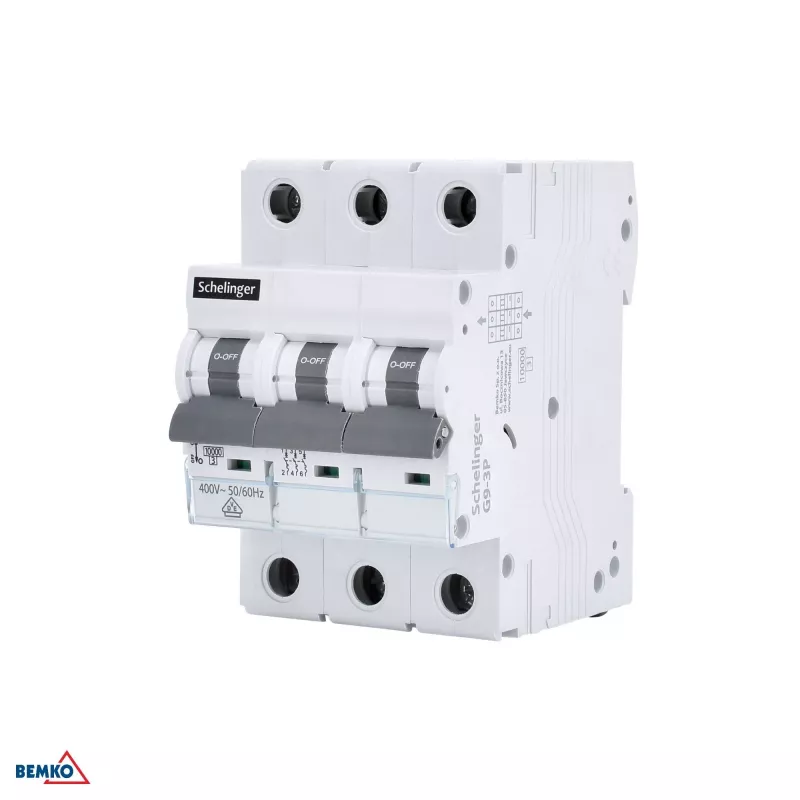

SCHELINGER Miniature Circuit Breaker 10kA 3P B 20A VDE

SCHELINGER A02-G9-3P-B20 ir augstas kvalitātes minimālais slēdzis (MCB), kas paredzēts uzticamai pārstrāvas aizsardzībai elektroinstalācijās. Ar nominālo izslēgšanas spēju 10 kA un B raksturlīkni tas nodrošina drošu atslēgšanu īssavienojumu un pārslodžu gadījumā. Šis 3 polu MCB ir nominēts 20 A un atbilst IEC/EN 60898-1 un VDE standartiem, padarot to piemērotu dzīvojamo, komerciālo un rūpniecisko objektu lietojumiem.

Priekšrocības

Šis MCB nodrošina robustu aizsardzību ar augstu izslēgšanas spēju, garantējot drošību un uzticamību. Tā kompaktais 3 moduļu dizains ietaupa vietu uz DIN sliedes, un skrūvju spailes ļauj viegli uzstādīt vadus līdz 25 mm². Termomagnētiskais atbrīvošanas mehānisms nodrošina precīzu raksturlīkni, savukārt IP20 aizsardzības pakāpe pasargā no cietiem priekšmetiem.

Piemērots

• Pārstrāvas aizsardzībai sadales skapjos
• Apgaismojuma un kontaktligzdu ķēdēm dzīvojamās ēkās
• Komerciālām un vieglās rūpniecības elektrosistēmām
• Lietojumiem, kur nepieciešama VDE sertifikācija

Galvenie tehniskie parametri

• Produkta veids: Minimālais slēdzis (MCB)
• Polu skaits: 3P
• Nominālā strāva (In): 20 A
• Raksturlīkne: B
• Nominālā izslēgšanas spēja (Icn): 10 kA
• Nominālais spriegums (Ue): 230/400 V AC
• Frekvence: 50/60 Hz
• Uzstādīšanas veids: DIN sliede
• Standartu atbilstība: IEC/EN 60898-1, VDE
• Spaiļu tips: Skrūvju spailes
• Spaiļu kapacitāte: 1-25 mm² (ciets/dzīslu)
• Aizsardzības pakāpe: IP20
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Darba temperatūras diapazons: -25°C līdz +55°C
• Enerģijas ierobežošanas klase: 3
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 2
• Īssavienojuma atbrīvošanas raksturlīkne: Termomagnētiska
• Moduļa platums: 3 moduļi (aptuveni 54 mm)

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, MCB jāuzstāda kvalificētam elektriķim un jāizmanto norādīto nominālu robežās. Ieteicama regulāra pārbaude, lai saglabātu drošību.
