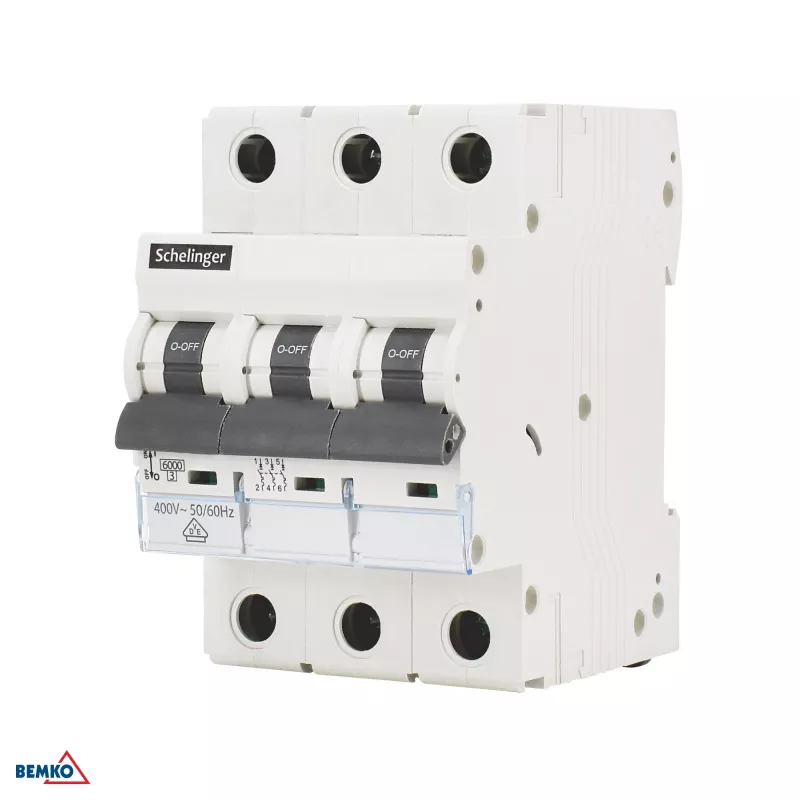

SCHELINGER Miniature Circuit Breaker 6kA 3P C 50A VDE

SCHELINGER A02-G8-3P-C50 ir augstas kvalitātes minimālais slēdzis (MCB), kas paredzēts uzticamai pārstrāvas un īssavienojuma aizsardzībai elektroinstalācijās. Ar 3 polu konfigurāciju, C-raksturlīknes atslēgšanas raksturlīkni un nominālo strāvu 50 A šis MCB ir ideāli piemērots ķēžu aizsardzībai ar mērenām ieslēgšanas strāvām, piemēram, motoru, transformatoru un apgaismojuma sistēmu barošanai. Tas atbilst IEC/EN 60898-1 un VDE standartiem, nodrošinot drošību un veiktspēju.

Priekšrocības

Šim MCB ir kompakts dizains, kas atvieglo uzstādīšanu uz standarta 35 mm DIN sliedēm. Tā C-raksturlīkne nodrošina ātru reakciju uz īssavienojumiem, vienlaikus pieļaujot īslaicīgas pārslodzes, samazinot nevēlamu atslēgšanos. Skaidrs IESLĒGTS/IZSLĒGTS pozīcijas indikators vienkāršo apkopi un traucējummeklēšanu. Ar pārrāvuma spēju 6 kA tas nodrošina robustu aizsardzību dzīvojamo un komerciālo lietojumu jomā.

Piemērots

• Pārstrāvas un īssavienojuma aizsardzībai sadales skapjos
• Apgaismojuma ķēžu, kontaktligzdu un mazo ierīču aizsardzībai
• Komerciālām un rūpnieciskām elektrosistēmām, kur nepieciešama C-raksturlīkne

Galvenās specifikācijas

• Zīmols: SCHELINGER
• Modelis: A02-G8-3P-C50
• Tips: Minimālais slēdzis (MCB)
• Polu skaits: 3P (3 polu)
• Nominālā strāva: 50 A
• Atslēgšanas raksturlīkne: C-raksturlīkne
• Īssavienojuma pārrāvuma spēja (Icn): 6 kA
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Standarti: IEC/EN 60898-1, VDE
• Uzstādīšana: DIN sliede (35 mm)
• Termināļa tips: Skrūvju termināļi
• Termināļa kapacitāte: Ciets līdz 25 mm², Elastīgs līdz 16 mm²
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Aizsardzības pakāpe: IP20 (termināļi), IP40 (korpuss)
• Enerģijas ierobežošanas klase: 3
• Darba temperatūra: -25°C līdz +55°C
• Uzglabāšanas temperatūra: -40°C līdz +70°C
• Indikators: IESLĒGTS/IZSLĒGTS pozīcijas indikators

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties par pareizu izmēru un uzstādīšanu, ko veic kvalificēts elektriķis. Šis MCB ir piemērots lietošanai TN, TT un IT sistēmās. Vienmēr ievērojiet vietējos elektriskos kodeksus un noteikumus.
