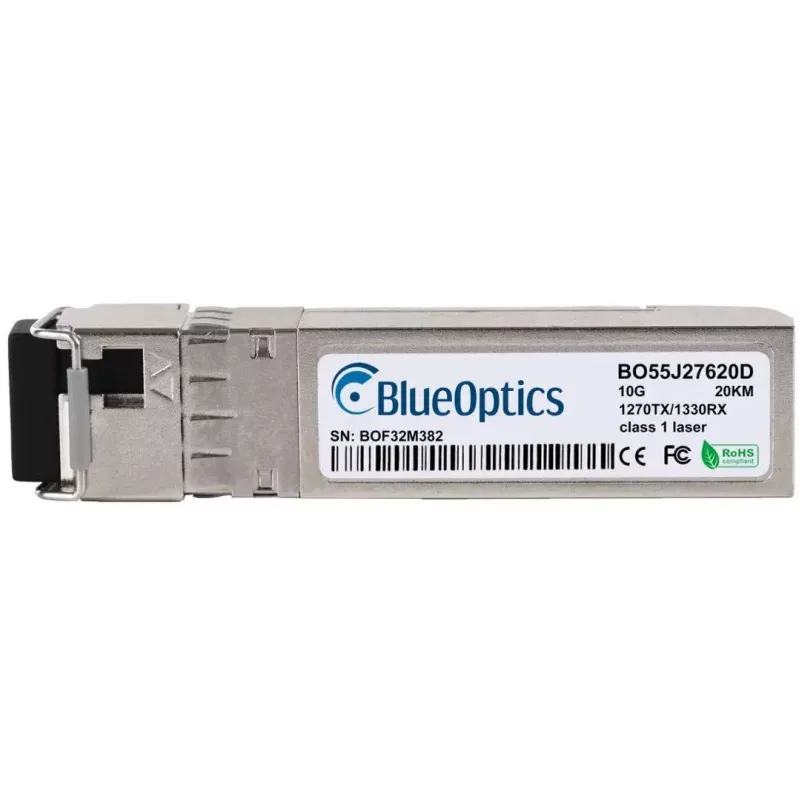

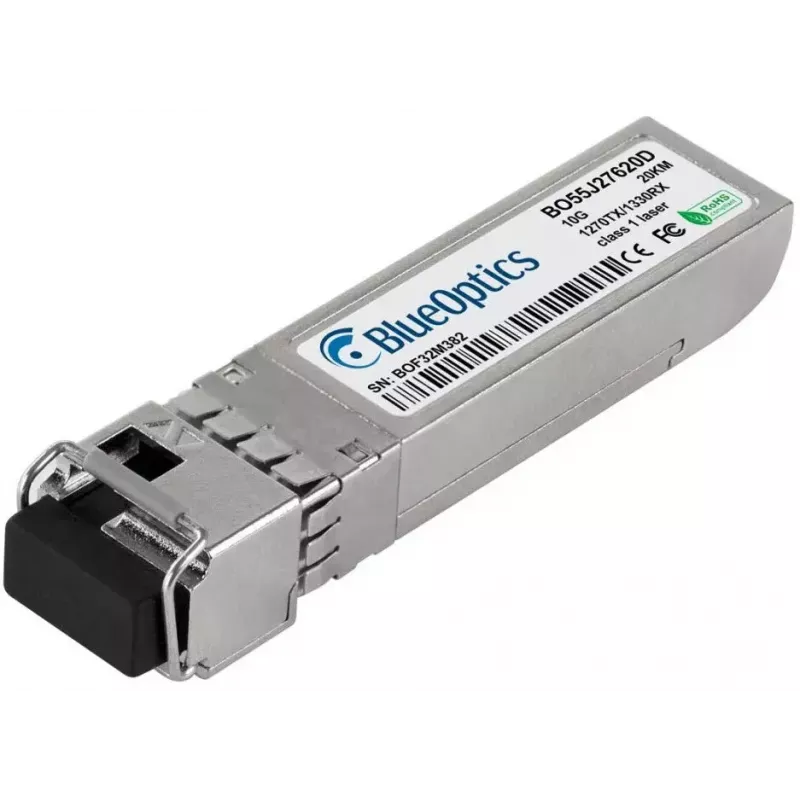

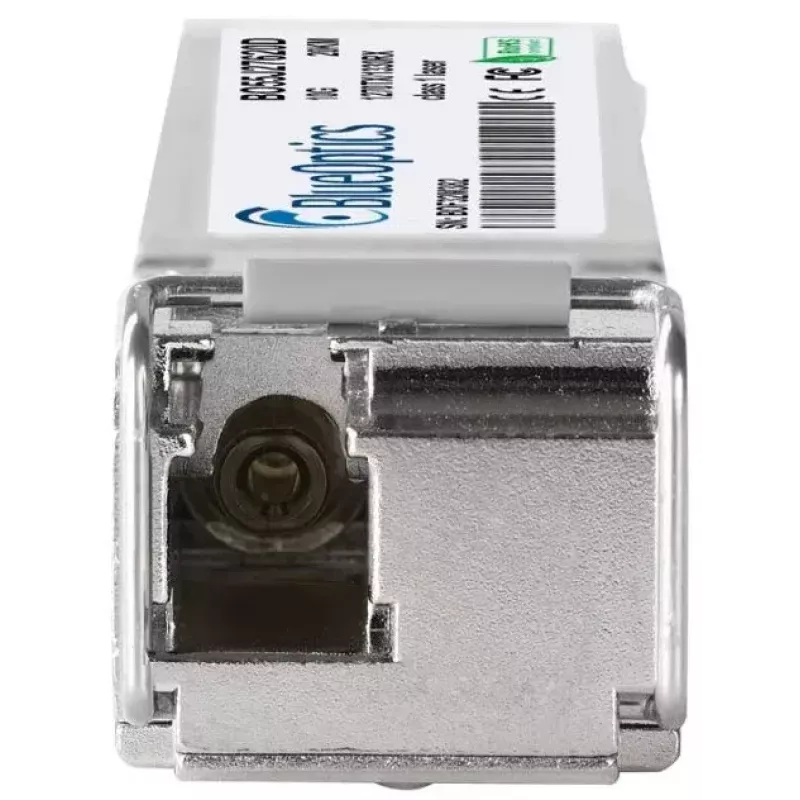

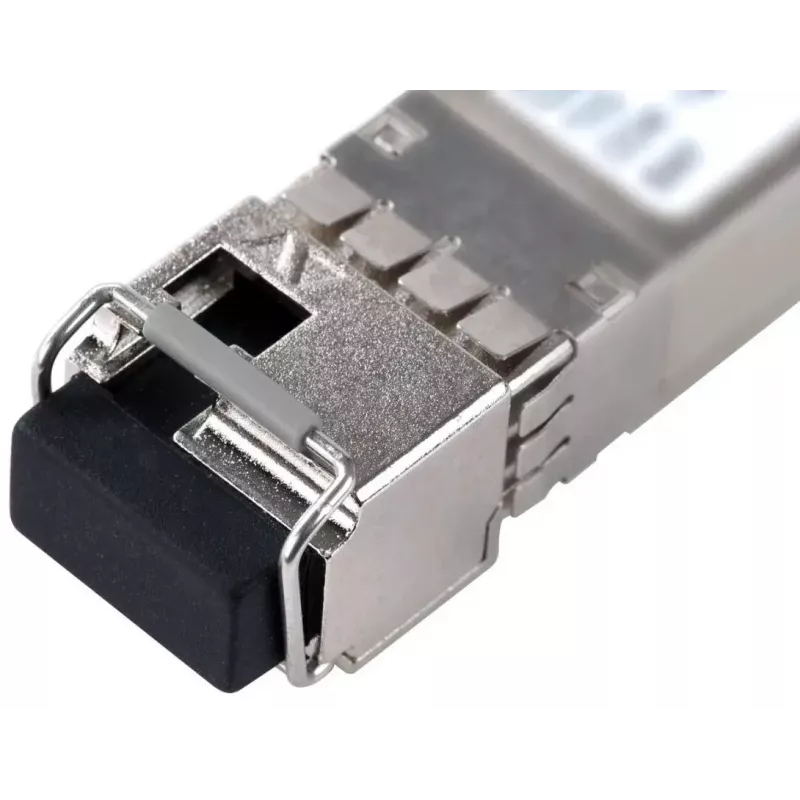

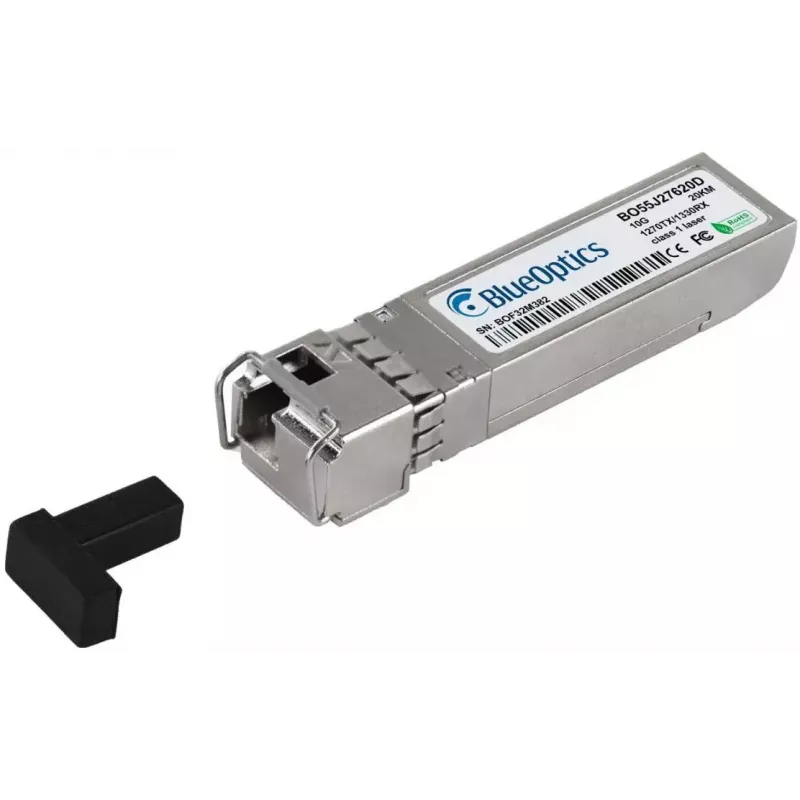

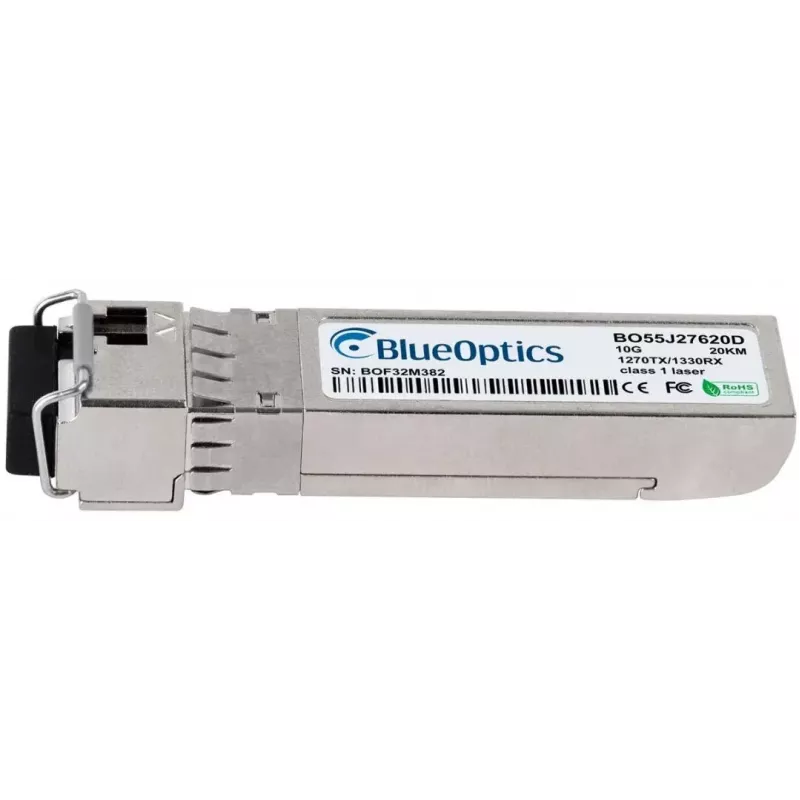

SFP raiduztvērēja modulis BlueOptics SFP-10G-BX-U-20-LE-BO 10000 Mbit/s SFP+

BlueOptics SFP-10G-BX-U-20-LE-BO 10000 Mbit/s SFP+ ir vienmoda optiskās šķiedras raiduztvērēja modulis, kas paredzēts ātrdarbīgai datu pārraidei tīkla iekārtās. Ievietots metāla korpusā un sver 20 g, šis SFP+ modulis atbalsta līdz 10 000 Mbit/s pār LC savienotājaprīkotu šķiedru un ir specifiski paredzēts tālsatiksmes līnijām līdz 20 000 metriem. Tas īsteno divvirzienu (BIDI) vienšķiedras darbību, lai maksimāli palielinātu joslas platumu uz vienu šķiedru, un ir saderīgs ar standarta 10 Gigabitu Ethernet lietojumprogrammām un citiem ātrdarbīgiem protokoliem.

Priekšrocības

Modulis piedāvā kompaktu SFP+ formas faktoru ar metāla korpusu, kas nodrošina fizisku izturību un uzticamu termisko veiktspēju. BIDI darbība ļauj raidīšanas un uztveršanas kanālus izmantot atsevišķos viļņu garumos pa vienu šķiedru, tādejādi paplašinot joslas platumu bez papildu šķiedras ievilkšanas. Digitālās diagnostikas (DDM/DOM) atbalsts nodrošina reāllaika uzraudzību barošanas spriegumam, lāzera novirzes strāvai, optiskajai izejas/ieejas jaudai un temperatūrai, lai vienkāršotu traucējummeklēšanu un tīkla apkopi. Dizains atbilst industrijas MSA specifikācijām savietojamībai ar standarta komutatoriem, maršrutētājiem un raiduztvērējiem.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Ievietojiet SFP+ raiduztvērēju saderīgā SFP+ slotā komutatorā, maršrutētājā vai multivides pārveidotājā, līdz tas nofiksējas. Pievienojiet LC savienotājaprīkotu vienmoda optiskās šķiedras kabeli, izmantojot atbilstošu raidīšanas/uztveršanas orientāciju divvirzienu darbībai. Pārbaudiet līnijas statusu tīkla ierīcē un, ja pieejams, konsultējieties ar ierīces saskarni par DDM/DOM rādījumiem. Drošai lietošanai izvairieties pieskarties optiskajām saskarnēm un aizsargājiet raiduztvērēja pieslēgvietas ar putekļu vāciņiem, kad nav pievienots. Ievērojiet resursdatora aprīkojuma dokumentāciju par karsto pievienošanu un atbalstītajiem līnijas režīmiem.

Ieteikumi

Izmantojiet vienmoda šķiedru, kas sertificēta mērķa attālumiem, un pirms savienošanas pārbaudiet šķiedru savienotājus. Izvietojot divvirzienu moduļus, pārliecinieties, ka pretējā galā tiek izmantoti saskaņoti viļņu garumu pāri un ka abi raiduztvērēji atbalsta to pašu datu pārraides ātrumu un protokolu. Pārraugiet DDM vērtības, lai savlaicīgi atklātu signāla pasliktināšanās pazīmes, un attiecīgi plānojiet apkopi.
