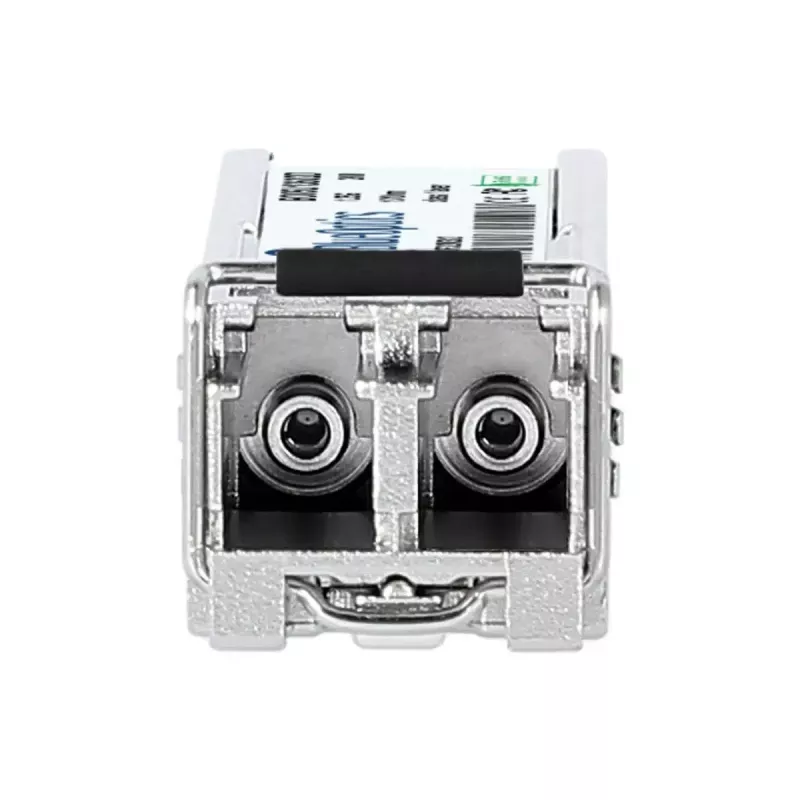

SFP raiduztvērēja modulis BlueOptics SFP-MR27D-MMX-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-MR27D-MMX-BO ir maza izmēra pieslēdzams (SFP) optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1000BASE-X lietojumiem. Tas atbalsta maksimālo datu pārraides ātrumu līdz 1250 Mbit/s, izmantojot 1310 nm viļņa garumu daudzmodu šķiedrā, un izmanto LC duplekso savienotāju. Modulis atrodas metāla korpusā, darbojas no 3,3 V ieejas sprieguma un ir kompakts, viegls (aptuveni 3 g). Tas ir saderīgs ar MSA prasībām atbilstošiem SFP portiem un piemērots lietošanai komutatoros, maršrutētājos, datu glabāšanas sistēmās un citās tīkla ierīcēs, kas pieņem standarta SFP 1000BASE-X moduļus.

Priekšrocības

Modulis nodrošina uzticamu viena viļņa garuma raidīšanas un uztveršanas darbību 1310 nm diapazonā gigabitu optiskajiem savienojumiem un atbalsta standarta 1000BASE-X protokolu. Metāla korpuss nodrošina mehānisku izturību un EMI ekranējumu, savukārt vieglā, kompaktā forma atvieglo uzstādīšanu SFP ligzdās. Atbilstība MSA specifikācijām garantē plašu savietojamību ar aparatūru, kas atbalsta standarta SFP raiduztvērējus. Modulis ir paredzēts zemsprieguma darbībai (3,3 V) un zemam enerģijas patēriņam, kas piemērots blīvām tīkla vidēm.

Piemērots

• Gigabitu Ethernet savienojumiem (1000BASE-X) pa daudzmodu šķiedru
• Savienojumiem starp komutatoriem, maršrutētājiem un datu glabāšanas sistēmām
• Īsas un vidējas distances optiskajiem savienojumiem līdz norādītajam daudzmodu šķiedras attālumam (~2 km saderīgās sistēmās)
• SFP portu nomaiņai vai paplašināšanai MSA prasībām atbilstošā tīkla aprīkojumā

Galvenās specifikācijas

• Saskarnes veids: SFP (LC duplekss)
• Datu pārraides ātrums: līdz 1250 Mbit/s (1,25 Gbit/s)
• Darba viļņa garums: 1310 nm
• Saderīgais šķiedras tips: daudzmodu šķiedra
• Savienotājs: LC duplekss
• Barošanas avots: 3,3 V ieeja
• Korpuss: metāls
• Svars: aptuveni 3 g

Kā lietot

Ievietojiet raiduztvērēju saderīgā SFP portā tīkla iekārtā, kad ierīce ir izslēgta, ja to iesaka iekārtas ražotājs, vai arī ievērojiet karstās maiņas vadlīnijas, ja tā tiek atbalstīta. Pievienojiet modulim LC duplekso daudzmodu optiskās šķiedras savienojošo vadu, nodrošinot pareizu raidīšanas/uztveršanas polaritāti. Pārbaudiet savienojuma statusu un nolīgto ātrumu resursdatorā. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai pieprasiet uzraudzības funkcijas, lai nolasītu barošanas spriegumu, lāzera strāvu, optisko jaudu un temperatūru apkopes un problēmu novēršanas nolūkos.

Ieteikumi

Izmantojiet kvalitatīvas daudzmodu LC savienojošās auklas un, ja iespējams, pārbaudiet raiduztvērēju mērķa aparatūrā, lai apstiprinātu savietojamību. Pārliecinieties, ka resursdators atbalsta 1000BASE-X SFP moduļus un DDM/DOM funkcijas, ja nepieciešama attālā diagnostika. Ievērojiet piesardzības pasākumus, rīkojoties ar optiskajiem raiduztvērējiem: nepieskarieties šķiedras galu virsmām, uzlieciet putekļu vāciņus, kad modulis nav pievienots, un ievērojiet ESD drošības procedūras uzstādīšanas laikā.
