Sprieguma regulatora plate H-TRONIC 130312 priekš LM317-T izejas spriegums 1,2–32 V līdzstrāva (samontēts mezgls ar regulatoru)

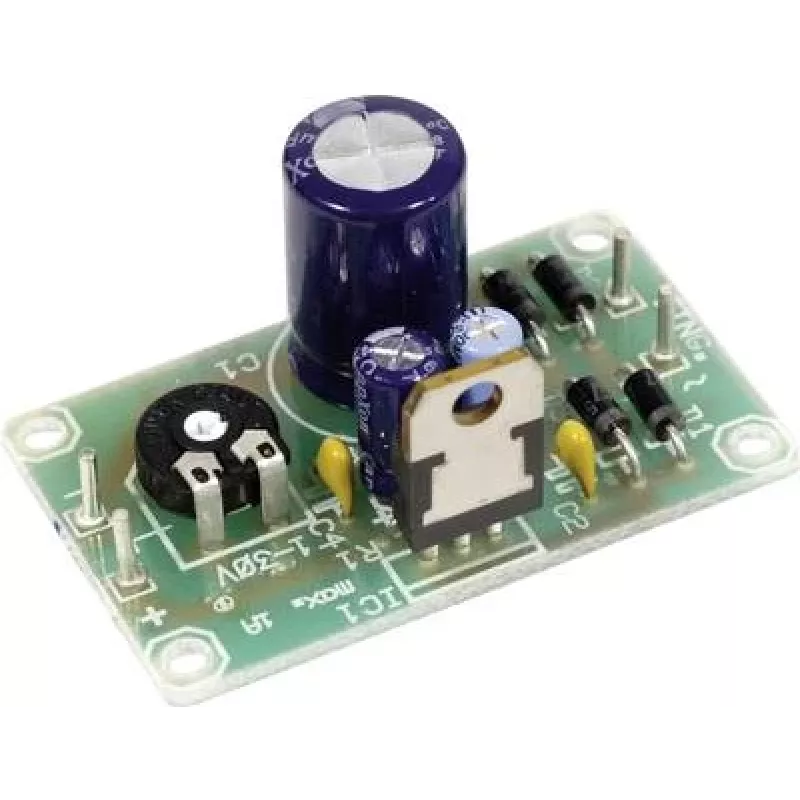

Samontētā sprieguma regulatora plate H-TRONIC 130312 ir veidota ap regulējamo LM317-T regulatoru un nodrošina kompaktu, lietošanai gatavu risinājumu stabila līdzstrāvas izejas sprieguma ģenerēšanai diapazonā no 1,2 līdz 32 V. Mezglā ietilpst uzmontēts regulators un visi nepieciešamie pasīvie komponenti uz mazas iespiedshēmas plates, tādējādi tā ir piemērota laboratorijas barošanas avotiem, prototipiem, remontiem un iegultām lietojumprogrammām, kur nepieciešams kompakts regulējams sprieguma avots.

Priekšrocības

Samontētā plate ietaupa laiku, salīdzinot ar regulatora shēmas veidošanu no atsevišķām daļām, un nodrošina pareizu montāžu un izvietojumu LM317-T TO-220 formātā. Tā piedāvā plašu izejas sprieguma diapazonu no 1,2 līdz 32 V un atbalsta strāvu līdz 1 A, ļaujot to izmantot ar dažādām mazjaudas shēmām. Kompaktā iespiedshēmas plate (aptuveni 31 mm × 50 mm) un iekļautās detalizētās montāžas un lietošanas instrukcijas vienkāršo uzstādīšanu un integrāciju projektos.

Piemērots

• Laboratorijas barošanas avoti hobiju un laboratorijas vajadzībām
• Prototipēšana un elektronikas izstrāde
• Bojātu regulējamu barošanas moduļu remonts un nomaiņa
• Iegultas ierīces, kurām nepieciešams mazs regulējams līdzstrāvas avots

Galvenās specifikācijas

• Izejas sprieguma diapazons: 1,2–32 V līdzstrāva
• Maksimālā izejas strāva: 1 A
• Maksimālais pieļaujamais ieejas spriegums: 25 V maiņstrāva (vai atbilstoša līdzstrāva)
• Regulatora tips: regulējams lineārs regulators (LM317-T), uzstādīts TO-220 formātā
• Iespiedshēmas plates izmēri: aptuveni 31 mm (platums) × 50 mm (garums)
• Ietver uzmontētu regulatoru un nepieciešamos pasīvos komponentus
• Piegādā kā samontētu mezglu ar dokumentāciju

Lietošana

Pievienojiet ieejas spailes atbilstoši nominētam neregulētam līdzstrāvas vai maiņstrāvas avotam norādītajā ieejas sprieguma diapazonā, ievērojot polaritāti līdzstrāvas pieslēgumiem. Noregulējiet izejas spriegumu ar iebūvēto potenciometru vai regulēšanas punktiem, līdz tiek sasniegts vēlamais izejas līmenis, un pirms jutīgu slodžu pievienošanas pārbaudiet spriegumu un strāvas ierobežojumus ar multimetru. Nostipriniet TO-220 regulatoru pie siltuma izlietnes, ja lietojumprogramma tuvojas maksimālajai strāvai vai ja paredzama ilgstoša darbība ar paaugstinātu izkliedi.

Ieteikumi

Lai nodrošinātu uzticamu darbību, uzturiet ieejas spriegumu vismaz dažus voltus augstāku par nepieciešamo izejas spriegumu, lai saglabātu regulēšanas rezervi, un nodrošiniet pietiekamu dzesēšanu, ja strāva tuvojas 1 A. Izmantojiet īsus, zemas pretestības vadus un piemērotu aizsardzību (drošinātājus vai strāvas ierobežošanu) pievienotajām shēmām. Skatiet iekļauto dokumentāciju detalizētai montāžas un drošības informācijai.
