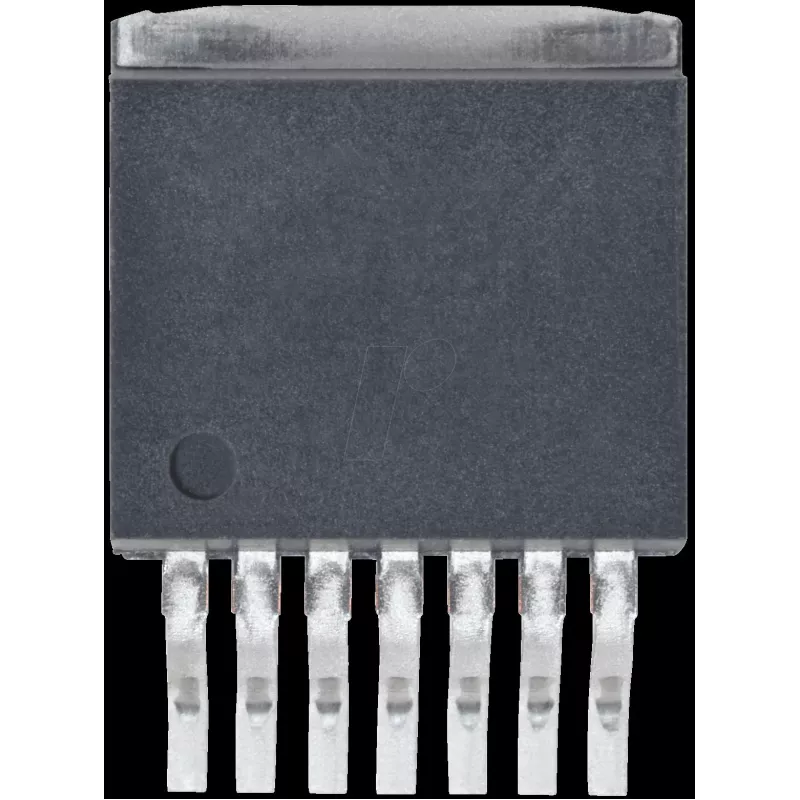

Step-Down Adjustable Regulator Texas Instruments LM2678S-ADJ, Input 8–40 V, Output 1.2–37 V, Package TO-263-7

Texas Instruments LM2678S-ADJ ir regulējams pazeminošais (buck) pārslēgšanas regulators TO-263-7 korpusā, kas paredzēts līdzstrāvas-līdzstrāvas pārveidošanai barošanas avotu projektos. Tas pieņem ieejas spriegumu no 8 līdz 40 V un nodrošina regulējamu izejas diapazonu no 1,2 līdz 37 V, ļaujot elastīgi regulēt spriegumu dažādām elektroniskām sistēmām. Šī komponente ir paredzēta lietojumiem, kur nepieciešams plašs ieejas diapazons un konfigurējama regulēta izeja, un TO-263-7 korpuss nodrošina termisku veiktspēju, kas piemērota uz plates montējamiem barošanas moduļiem.

Priekšrocības

LM2678S-ADJ piedāvā plašu ieejas sprieguma diapazonu un plašu regulējamu izejas diapazonu, samazinot nepieciešamību pēc vairākiem regulatoru variantiem projektos. Tā pārslēgšanas regulatora topoloģija uzlabo efektivitāti salīdzinājumā ar lineārajiem regulatoriem, pazeminot augstākus ieejas spriegumus. TO-263-7 korpuss nodrošina kompaktu vietu uz plates ar siltumvadītspēju, kas piemērota mērenai jaudas izkliedei standarta iespiedshēmās. Ierīce ir savienojama ar parastajiem ārējiem komponentiem, ko izmanto buck pārveidotāju topoloģijās, tādējādi to ir vienkārši integrēt esošajās barošanas avotu shēmās.

Piemērots

• Iebūvējamām sistēmām, kurām nepieciešama regulējama līdzstrāvas barošana
• Industriālai elektronikai ar plašiem ieejas sprieguma avotiem
• Barošanas moduļu prototipēšanai un izstrādei
• Ar baterijām darbināmām vai transportlīdzekļu elektriskajām sistēmām ar augstāku ieejas spriegumu
• Pielāgotai elektronikai, kur viens regulators sedz vairākas izejas līnijas

Galvenās specifikācijas

• Topoloģija: Pazeminošais (buck) pārslēgšanas regulators
• Ieejas sprieguma diapazons: 8–40 V
• Regulējamais izejas sprieguma diapazons: 1,2–37 V
• Korpusa tips: TO-263-7 (virsmas montāžas jaudas korpuss)
• Regulējama izeja, izmantojot ārēju atgriezeniskās saites tīklu
• Paredzēts uz plates montējamiem lietojumiem ar ārējo induktoru un kondensatoriem

Lietošana

Integrējiet LM2678S-ADJ buck pārveidotāja shēmā, ievērojot ražotāja ieteikto pielietojuma shēmu: pievienojiet ieejas barošanu pie ieejas kontakta ar piemērotu ieejas atsaisti, novietojiet pārslēgšanas induktoru, diodi (vai sinhrono izkārtojumu, ja piemērojams) un izejas kondensatorus saskaņā ar izkārtojuma norādījumiem, lai samazinātu EMI un sprieguma pulsācijas. Iestatiet vēlamo izejas spriegumu, izmantojot ārēju rezistoru dalītāju starp izejas un atgriezeniskās saites kontaktiem, atsaucoties uz ierīces atgriezeniskās saites sprieguma specifikāciju, lai aprēķinātu rezistoru vērtības. Nodrošiniet pietiekamu vara laukumu vai termisko spilventiņu zem korpusa, lai palīdzētu siltuma izkliedēšanai pie lielākām slodzes strāvām.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet izejas kondensatorus ar zemu ESR, pareizi novērtētu induktoru paredzētajai strāvai un ievērojiet izkārtojuma ieteikumus, lai pārslēgšanas kontūras laukums būtu mazs. Pārbaudiet termisko veiktspēju pie sliktākajiem ieejas sprieguma un slodzes apstākļiem un, ja nepieciešams, pievienojiet siltumatvadi vai uzlabotus PCB termiskos caurumus.
