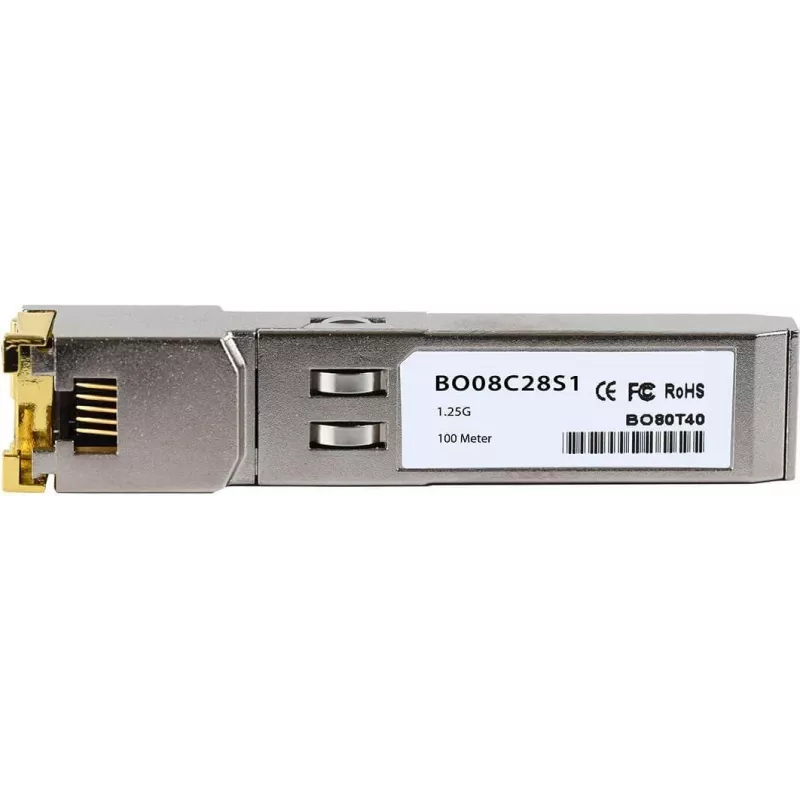

Tīkla raiduztvērējs CBO OPT-0015 vara vads 1000Base-T Gigabit Ethernet tīklam, izmantojot Cat5/Cat6

CBO OPT-0015 Copper Wire 1000Base-T ir tīkla raiduztvērēja modulis, kas paredzēts Gigabit Ethernet pārraidei pa standarta Cat5 un Cat6 vara kabeļiem. Modulis nodrošina vara bāzes saskarni tīkla iekārtām, kas atbalsta SFP stila raiduztvērējus, ļaujot izveidot 1000 Mb/s pilndupleksus savienojumus starp slēdžiem, maršrutētājiem, serveriem un tīkla saskarņu moduļiem. Tā kompaktie izmēri un standartizētās elektriskās saskarnes ļauj to integrēt esošajos tīkla statņos un iekārtu nodalījumos, nepārveidojot kabeļu infrastruktūru.

Priekšrocības

Raiduztvērējs atbalsta 1000Base-T elektrisko signalizāciju, nodrošinot stabilu gigabitu caurlaidspēju pa tipiskiem Cat5/Cat6 kabeļu kanālu garumiem. Tas piedāvā "plug-and-play" savietojamību ar iekārtām, kas pieņem SFP vara moduļus, ar automātisku savienojuma sarunu procedūru un standarta MDI/MDIX apstrādi. Ierīce ir izstrādāta konsekventai vadu savienojamībai uzņēmumu un MVU vidēs, samazinot nepieciešamību pēc optiskās šķiedras pārveidošanas īsos vai vara bāzes posmos, vienlaikus saglabājot paredzamu latentumu un caurlaidspēju.

Piemērots

• Slēdžu un maršrutētāju savienošanai datu centros un vadu skapjos, izmantojot Cat5/Cat6 kabeļus
• Serveru vai piekļuves punktu savienošanai ar tīkla apkopošanas iekārtām pa vara līnijām
• Gigabit Ethernet portu paplašināšanai vai modernizēšanai tīkla ierīcēs, kas pieņem SFP vara raiduztvērējus
• Pagaidu vai pastāvīgiem vara savienojumiem, kur optiskā šķiedra nav nepieciešama vai nav praktiska

Galvenās specifikācijas

• Ethernet standarts: 1000Base-T (Gigabit Ethernet)
• Kabeļa tips: saderīgs ar Cat5 un Cat6 vītā pāra vara kabeļiem
• Datu pārraides ātrums: līdz 1 Gbps pilndupleksā
• Savienotājs: RJ45 saskarne vara kabeļa pieslēgšanai
• Formas faktors: SFP stila iespraužams raiduztvērēja modulis saderīgiem portiem
• Automātiskā sarunu procedūra: atbalsta automātisku savienojuma ātruma un dupleksa sarunu procedūru
• MDI/MDIX: automātiska krustojuma noteikšana un korekcija

Lietošana

Ievietojiet raiduztvērēju saderīgā SFP portā tīkla ierīcē, līdz tas cieši nofiksējas. Pievienojiet Cat5 vai Cat6 terminētu RJ45 kabeli starp raiduztvērēju un attālo tīkla ierīci. Ieslēdziet iekārtu un pārbaudiet savienojuma statusu, izmantojot ierīces gaismas diodes vai pārvaldības saskarni; modulis atbalsta automātisku ātruma un dupleksa sarunu procedūru. Optimālai veiktspējai izmantojiet labā stāvoklī esošus kabeļus un savienotājus un ievērojiet standarta uzstādīšanas praksi strukturētai vara kabeļu instalācijai.

Ieteikumi

Izmantojiet Cat6 kabeļus posmiem, kas tuvojas augšējām garuma robežām, lai palīdzētu uzturēt signāla integritāti. Pārbaudiet savietojamību ar resursdatora ierīces atbalstīto raiduztvērēju sarakstu, ja pastāv ierīces pārdevēja ierobežojumi. Izvairieties no raiduztvērēja pakļaušanas pārmērīgiem putekļiem, mitrumam vai mehāniskai slodzei uzstādīšanas un ekspluatācijas laikā.
