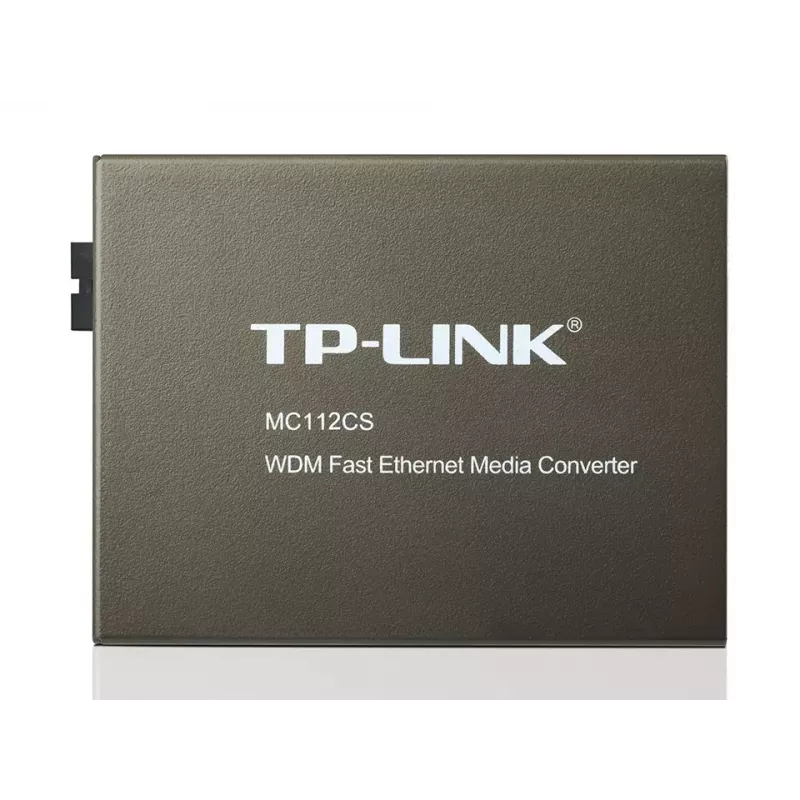

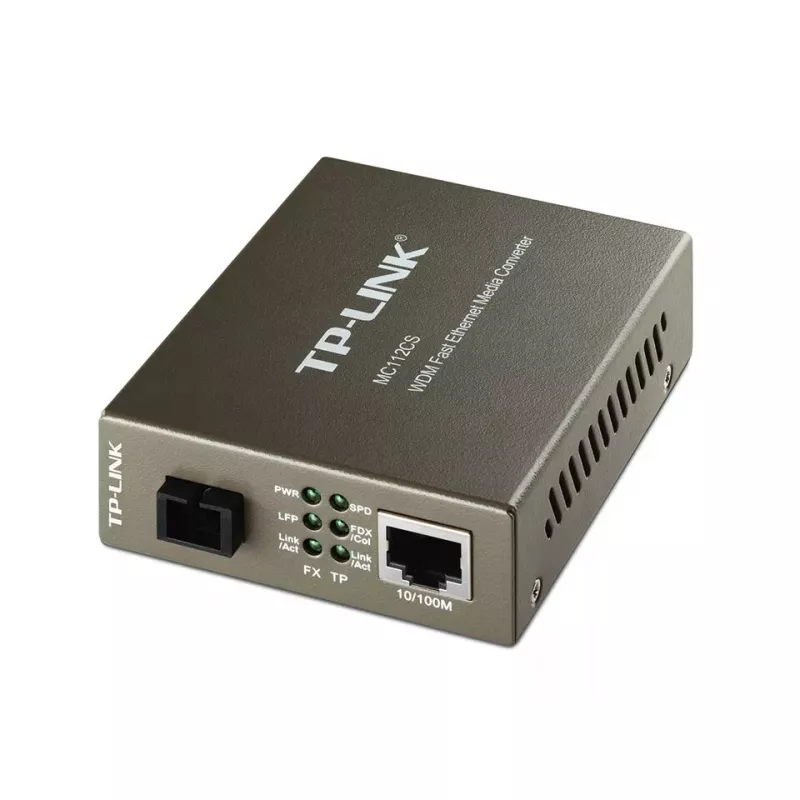

TP-Link MC112CS tīkla multivides pārveidotājs 100 Mbit/s Vienmoda Melns

TP-Link MC112CS ir WDM multivides pārveidotājs, kas pārveido 100BASE-FX vienmodas optisko šķiedru uz 100BASE-TX vara Ethernet, vai otrādi, izmantojot vienu SC savienotāju. Atbilstoši IEEE 802.3u standartiem iekārta darbojas pilnā pārraides ātrumā un atbalsta garo viļņu (LX) lāzera darbību: tā raida pie 1310 nm un uztver pie 1550 nm. Izmantojot WDM tehnoloģiju, MC112CS pieprasa tikai vienu šķiedras dzīslu divvirzienu datu pārraidei un atbalsta vienmodas optiskās šķiedras savienojumus līdz 20 km. Kompaktā atsevišķā iekārta ietver statusa LED indikatorus un neprasa šasiju.

Priekšrocības

MC112CS samazina kabeļu izmaksas, izmantojot WDM vienas šķiedras pārraidi, nodrošina automātisku MDI/MDI-X un automātisko vienošanos TX (RJ-45) portā, un nodrošina IEEE atbilstošu 10/100Base-TX uz 100Base-FX pārveidošanu. Tā SC šķiedras savienotājs un atbalsts paplašinātiem attālumiem (līdz 20 000 m) padara to piemērotu tālsatiksmes tīkla savienojumiem, patērējot zemu jaudu.

Piemērots

• Ethernet paplašināšanai pa vienmodas optiskās šķiedras savienojumiem līdz 20 km
• Vara Ethernet iekārtu savienošanai ar optiskās šķiedras mugurkaula tīkliem
• Punkta-punkta savienojumiem, kur priekšroka dodama vienas šķiedras WDM kabeļiem
• Mazām instalācijām, kurās nepieciešams atsevišķs multivides pārveidotājs

Galvenās specifikācijas

• Modelis: TP-Link MC112CS (MPN: MC112CS)
• Standarti: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Optiskās šķiedras tips: Vienmoda (SC savienotājs)
• Viļņu garumi: Raida 1310 nm / Uztver 1550 nm (WDM)
• Maks. optiskās šķiedras attālums: 20 000 m (20 km)
• Ethernet ports: 1 × RJ-45 (Auto MDI/MDI-X, automātiskā vienošanās)
• Datu pārraides ātrums: Atbalsta 10/100 Mbps Ethernet (iekārtas datu lapa norāda līdz 1000 Mbit/s spēju)
• Jaudas patēriņš: maks. 2,41 W
• Sertifikācijas: FCC, CE
• Krāsa: Melna

Kā lietot

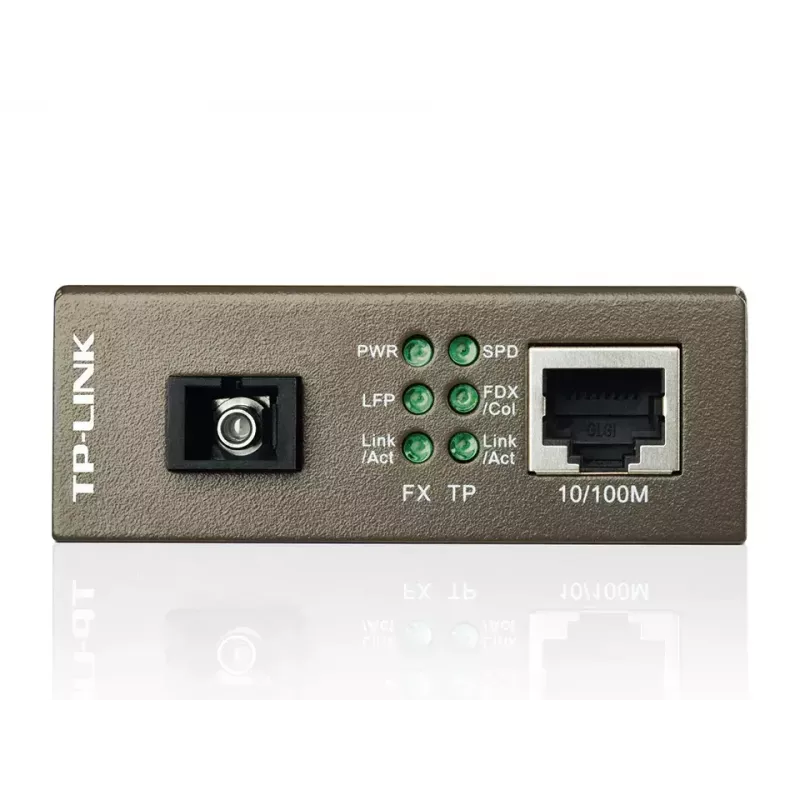

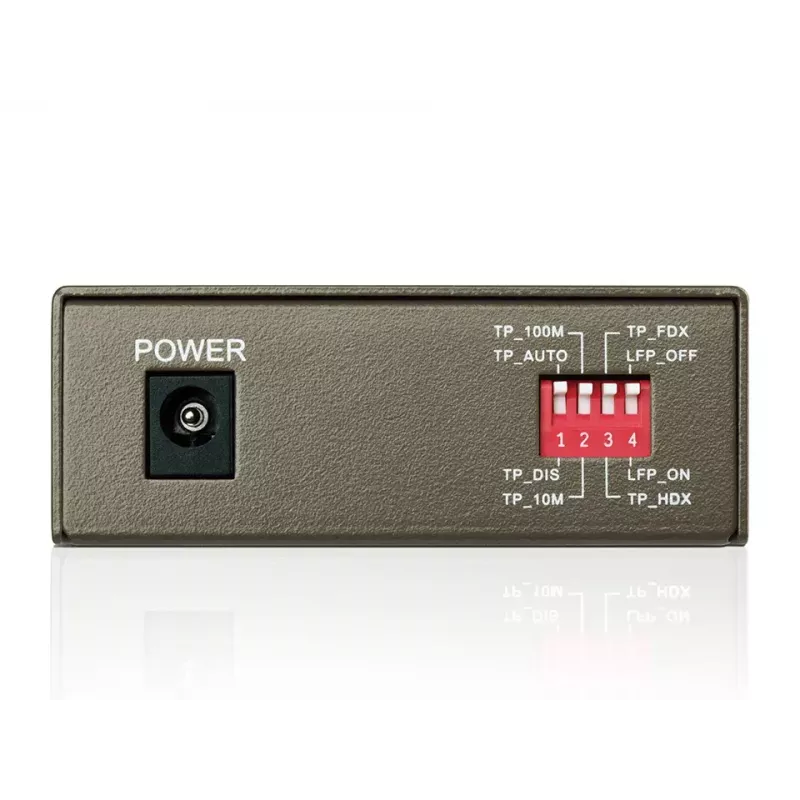

Uzstādiet MC112CS tuvu pievienojamajai iekārtai un barojiet to, izmantojot komplektā iekļauto adapteri. Pievienojiet vara Ethernet iekārtu RJ-45 portam; pārveidotājs veiks automātisko MDI/MDI-X un automātiski vienosies par ātrumu un duplekso režīmu šim portam. Izmantojiet vienmodas optiskās šķiedras kabeli ar SC savienotājiem un pārliecinieties, ka pretējā gala iekārta ir konfigurēta papildinošiem WDM viļņu garumiem (tai jāraida pie 1550 nm un jāuztver pie 1310 nm). Pārbaudiet savienojumu un aktivitāti, izmantojot priekšējā paneļa LED indikatorus, un apstipriniet pareizu darbību abos optiskās šķiedras savienojuma galos.

Ieteikumi

Izmantojiet sertificētu vienmodas SC optisko šķiedru un pārliecinieties, ka attālais multivides pārveidotājs vai raiduztvērējs atbalsta papildinošos WDM viļņu garumus (TX 1550 nm / RX 1310 nm), lai nodrošinātu pareizu divvirzienu darbību. Attālumiem tuvu 20 km pārbaudiet optiskās šķiedras vājinājumu un savienotāju kvalitāti; apsveriet iespēju pārbaudīt savienojuma veiktspēju pēc uzstādīšanas.
