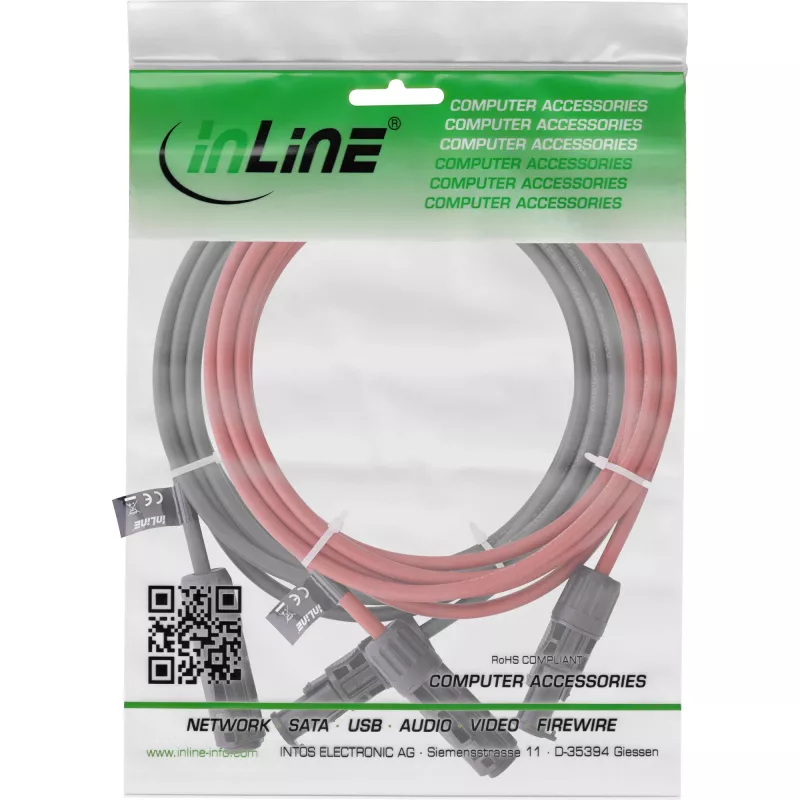

Vidējsprieguma kabelis InLine 95410 1500V 10m Sarkans Melns

InLine 95410 saules kabelis H1Z2Z2-K 4 mm² ar integrētiem saules spraudņiem (divu komplekts: sarkans un melns) ir paredzēts fotoelementu sistēmu elektroinstalācijai un uzticamai vidējsprieguma jaudas pārvadei līdz 1500 V. 10 m garais kabelis apvieno izturīgu izolāciju un ilgmūžīgu vadu konstrukciju, nodrošinot drošu enerģijas pārnesi un ilgu kalpošanas laiku. Piezīme par vada šķērsgriezumu: nepieciešamais vada izmērs ir atkarīgs no strāvas un kabeļa garuma; ja neesat pārliecināts, konsultējieties ar saules enerģijas tehniķi.

Priekšrocības

Kabelis piedāvā izturīgu izolāciju ar 0,7 mm sienas biezumu, stabilu vada veiktspēju un kompaktu kopējo diametru 5,5 mm, padarot to piemērotu standarta PV instalācijām. Integrētie saules spraudņi vienkāršo savienojumus un samazina uzstādīšanas laiku, savukārt sarkanā un melnā krāsu kodēšana atvieglo pareizu polaritātes noteikšanu. Kabelis ir paredzēts nepārtrauktai darbībai pie sprieguma līdz 1500 V, atbalstot efektīvu jaudas pārvadi jumta un zemes fotoelementu sistēmām.

Piemērots

• Fotoelementu (PV) moduļu un masīvu elektroinstalācijai
• Līdzstrāvas savienojumiem saules enerģijas sistēmās līdz 1500 V
• Savienojumiem, kur nepieciešams 4 mm² vada šķērsgriezums īsās līdz vidējās distancēs
• Instalācijām, kur ar krāsu kodēti sarkanie un melnie kabeļi vienkāršo polaritātes pārvaldību

Galvenās specifikācijas

• Modelis: InLine 95410
• Kabeļa tips: H1Z2Z2-K saules kabelis ar integrētiem saules spraudņiem (divu komplekts)
• Vada šķērsgriezums: 4 mm²
• Maksimālais darba spriegums: 1500 V
• Garums: 10 m
• Izolācijas biezums: 0,7 mm
• Diametrs: 5,5 mm; platums: 22 mm
• Krāsa: sarkana un melna

Kā lietot

Izvelciet 10 m kabeli starp PV moduļiem, sadales kārbām vai invertoriem, ievērojot piemērojamos elektriskos noteikumus un sistēmas projektu. Pārliecinieties, ka savienotāji ir pilnībā nofiksēti un polaritāte ir pareiza, izmantojot sarkano (pozitīvais) un melno (negatīvais) vadu. Nostipriniet kabeli ar piemērotiem klipšiem vai balstiem, izvairoties no asiem līkumiem un mehāniska sprieguma. Ievērojiet ražotāja norādījumus par savienotāju savienošanu un griezes momentu, ja piemērojams.

Ieteikumi

Izvēlieties atbilstošu vada šķērsgriezumu, pamatojoties uz aprēķināto strāvu un kabeļa garumu; ja neesat drošs, sazinieties ar kvalificētu saules enerģijas tehniķi. Regulāri pārbaudiet izolāciju un savienotājus un aizsargājiet kabeli no ilgstošas mehāniskas berzes un ķīmiskas iedarbības, lai saglabātu ilgtermiņa veiktspēju.
