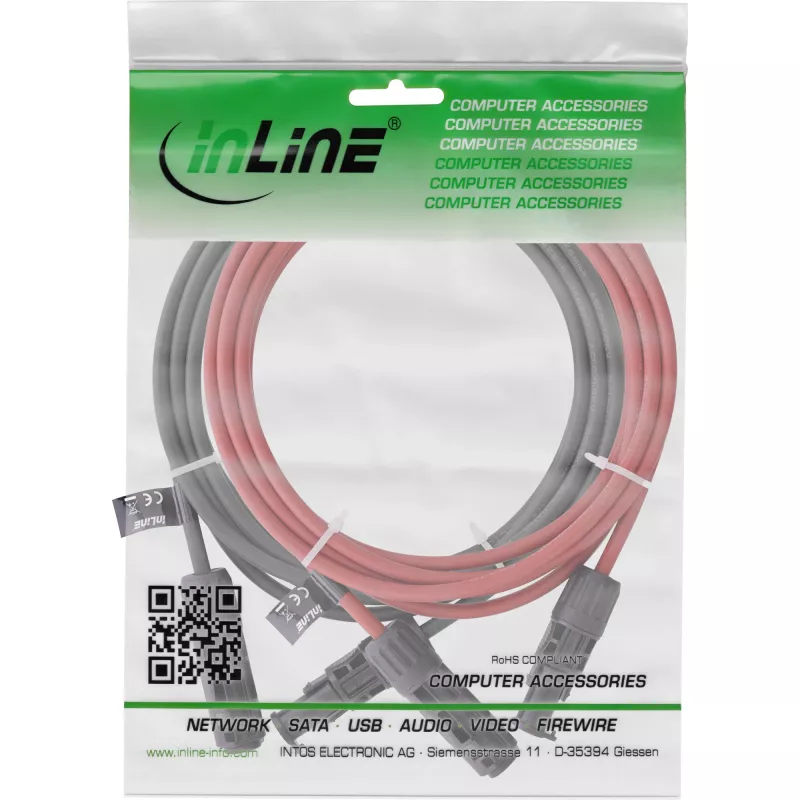

Vidējsprieguma kabelis InLine 95405 sarkans melns 1500V 1m

InLine 95405 saules kabelis H1Z2Z2-K, 4 mm², tiek piegādāts pārī ar saules spraudņiem (sarkans un melns), un ir paredzēts fotoelektrisko sistēmu instalāciju veidošanai un uzticamiem vidējsprieguma savienojumiem līdz 1500 V. Ar vadītāja šķērsgriezumu 4 mm², izolācijas biezumu 0,7 mm un kopējo diametru apmēram 5,5 mm, kabelis nodrošina uzticamu konstrukciju un ilgtermiņa elektrisko veiktspēju fotoelementu uzstādīšanai un saistītajām jaudas pārvades funkcijām.

Priekšrocības

Kabelis apvieno standartizētu H1Z2Z2-K saules kabeļa dizainu ar InLine ražošanas kvalitāti izturībai un drošai darbībai. Tas tiek piegādāts kā atbilstošs sarkans/melns pāris ar iepriekš piestiprinātiem saules spraudņiem, lai viegli noteiktu polaritāti un ātri, droši veiktu savienojumus. 1500 V nominālais spriegums un piemērots izolācijas biezums nodrošina izmantošanu modernās fotoelektriskajās sistēmās, kamēr 4 mm² vadītāja šķērsgriezums līdzsvaro strāvas nestspēju un elastīgumu.

Piemērots

• Fotoelektrisko (PV) moduļu un virkņu savienojumu instalācijai
• Vidējsprieguma līdzstrāvas savienojumiem saules paneļu masīvos (līdz 1500 V)
• Isiem posmiem un starpsavienojumiem, kur nepieciešams 1 m kabeļa garums

Galvenās specifikācijas

• Modelis: InLine 95405 (H1Z2Z2-K)
• Vadītāja šķērsgriezums: 4 mm²
• Nominālais spriegums: 1500 V DC
• Garums: 1 m
• Izolācijas biezums: 0,7 mm
• Ārējais diametrs: apm. 5,5 mm
• Krāsas: Sarkana un Melna (pārī ar saules spraudņiem)
• Svars: 0,301 kg

Kā lietot

Pārbaudiet nepieciešamo vadītāja šķērsgriezumu un kabeļa garumu savai instalācijai, balstoties uz sistēmas strāvu un distances garumu. Pievienojiet sarkanos un melnos kabeļa galus pie PV moduļu vai sadales kārbu pozitīvajiem un negatīvajiem termināļiem, ievērojot pareizu polaritāti. Izmantojiet komplektā iekļautos saules spraudņus, lai izveidotu drošus, laikapstākļiem izturīgus savienojumus. Izvietojiet kabeli atbilstoši vietējiem elektriskajiem noteikumiem un nostipriniet to, lai izvairītos no mehāniskas slodzes vai nodiluma. Instalācijām, kas ietver garākus posmus vai lielākas strāvas, aprēķiniet sprieguma kritumu un izvēlieties piemērotu šķērsgriezumu.

Ieteikumi

Izvēlieties vada šķērsgriezumu atbilstoši strāvai un kabeļa garumam; ja neesat pārliecināts, konsultējieties ar kvalificētu saules enerģijas tehniķi, lai apstiprinātu pareizu izmēru izvēli un instalācijas praksi.
