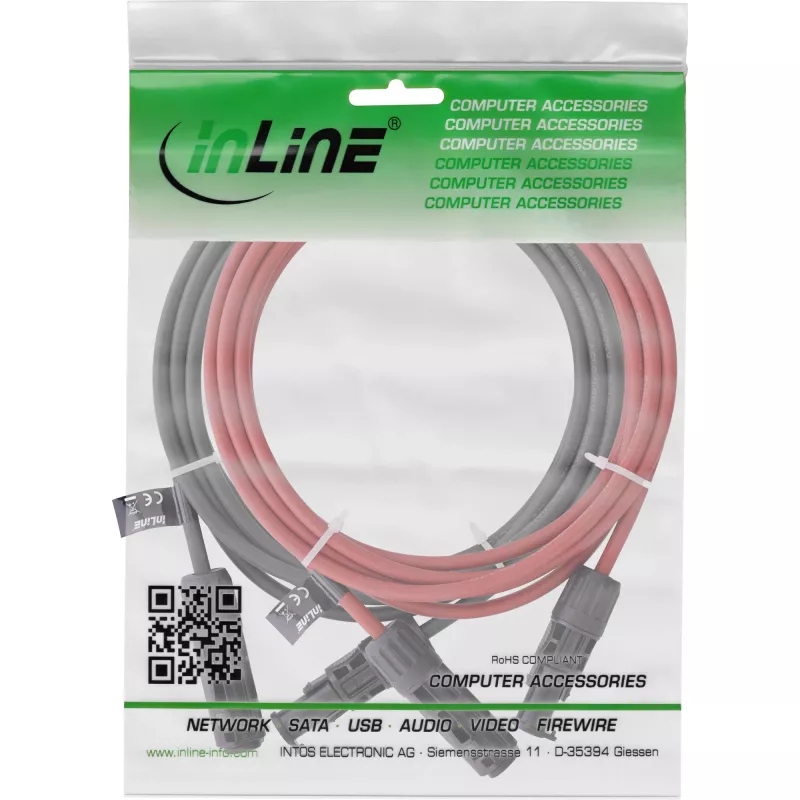

Vidējsprieguma kabelis InLine 95607 Sarkans Melns 1500V 7.5m

InLine H1Z2Z2-K saules kabelis 6 mm² ar iepriekš samontētiem saules spraudņiem (pāris: sarkans un melns) ir izstrādāts fotoelementu sistēmu kabeļošanai un vidējsprieguma līdzstrāvas lietojumiem līdz 1500 V. Kabelis apvieno alvota vara vadītāju, šķērssavienotu poliolefīna (XLPO) bezhalogēna izolāciju un izturīgu ārējo apvalku, lai nodrošinātu ilgtermiņa, laikapstākļiem un UV starojumam izturīgu veiktspēju PV instalācijās. Produkts tiek piegādāts kā 7,5 m kabeļu pāris un ir piemērots tur, kur nepieciešama uzticama līdzstrāvas jaudas pārvade un droši savienotāju mezgli.

Priekšrocības

Kabelis atbalsta nominālo maiņspriegumu 1,0/1,0 kV un līdzstrāvas darba spriegumu 1,5 kV saskaņā ar EN 50618, nodrošinot augstu drošības rezervi fotoelementu sistēmām. Tā alvota vara, smalki vijumu 6 mm² vadītājs un XLPO izolācija nodrošina zemu līdzstrāvas pretestību, liesmas slāpēšanu (EN 60332-1-2) un zemu dūmu, nulles halogēna uzvedību. Konstrukcija ir izturīga pret ozonu, laikapstākļiem un UV starojumu, un kabelis ir pārbaudīts ar spriegumu un strāvas izturību saskaņā ar attiecīgajiem standartiem.

Piemērots

• Fotoelementu (PV) moduļu un masīvu kabeļošanai
• Savienotāju līdzstrāvas posmiem starp invertoriem, komutācijas kārbām un moduļiem
• Vidējsprieguma līdzstrāvas instalācijām līdz 1500 V
• Āra un jumta PV lietojumiem, kur nepieciešama UV un laikapstākļu izturība

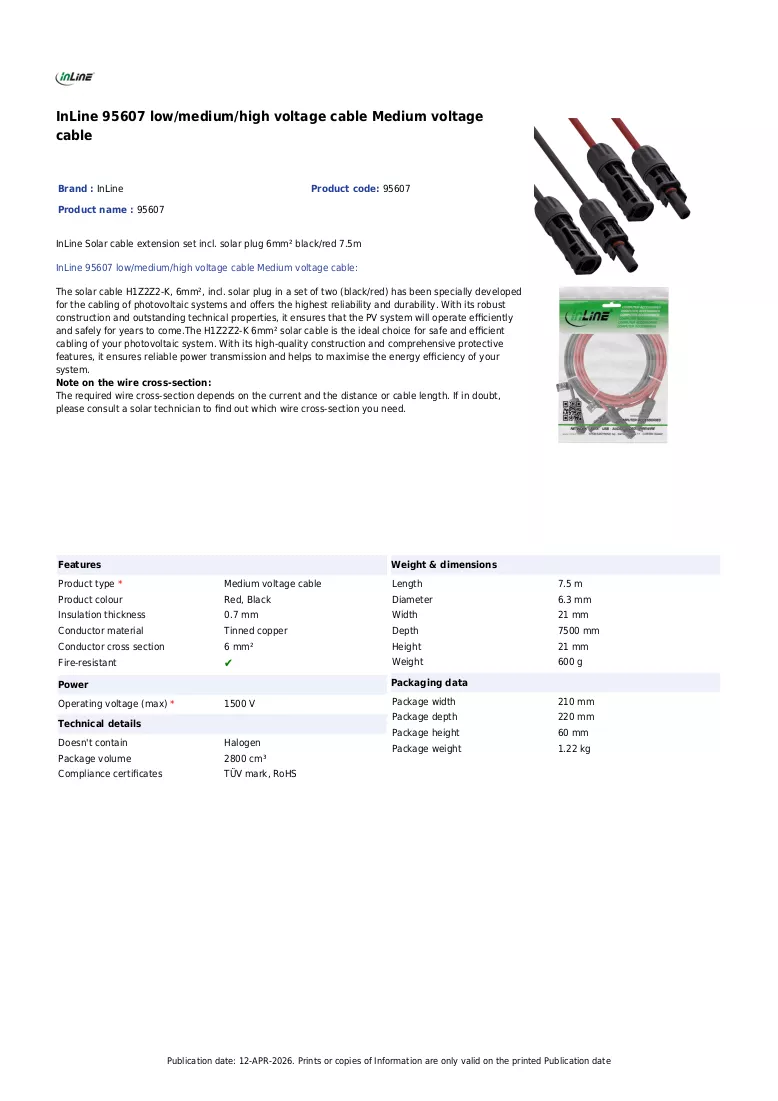

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 6 mm², smalki vijumu
• Vadītāja materiāls: alvots varš
• Nominālais/darba spriegums: 1,0/1,0 kV maiņstrāva; 1,5 kV līdzstrāva (EN 50618)
• Garums: 7,5 m (pāris: sarkans un melns)
• Ārējais diametrs: aptuveni 6,3 mm
• Izolācijas sienas biezums: nomināli 0,7 mm; apvalks nomināli 0,8 mm
• Līdzstrāvas līnijas pretestība: 3,3 Ω/km
• Sprieguma pārbaude uz kabeļa: maiņstrāva 6,5 kV, līdzstrāva 15 kV
• Temperatūras diapazons: -40 °C līdz +90 °C
• Minimālais liekšanas rādiuss: 26 mm
• Standarti: EN 50618, EN 60811, EN 60332-1-2 (LSOH)

Kā lietot

Uzstādiet kabeli, ievērojot vietējos elektriskos noteikumus un PV sistēmas projektētāja instrukcijas. Izvēlieties nepieciešamo vadītāja šķērsgriezumu un apstipriniet kabeļa garumu, ņemot vērā sprieguma kritumu un strāvas izturību; šaubu gadījumā konsultējieties ar kvalificētu saules enerģijas tehniķi. Izvietojiet un nostipriniet kabeli, lai izvairītos no pārmērīga mehāniskā spriedzes; ievērojiet minimālo liekšanas rādiusu 26 mm. Pievienojiet iepriekš samontētos saules spraudņus moduļa un sistēmas galos atbilstoši savienotāja polaritātei (sarkans = pozitīvs, melns = negatīvs) un veiciet izolācijas un nepārtrauktības testus pirms sistēmas ieslēgšanas.

Ieteikumi

Pārbaudiet, vai izvēlētais 6 mm² šķērsgriezums atbilst jūsu instalācijas specifiskajām strāvas un attāluma prasībām. Gariem posmiem vai augstas strāvas ķēdēm aprēķiniet sprieguma kritumu un, ja nepieciešams, izvēlieties lielāku šķērsgriezumu. Izmantojiet tikai saderīgus, sertificētus saules savienotājus un ievērojiet EN 50618 un vietējos elektroinstalācijas noteikumus uzstādīšanas laikā.
