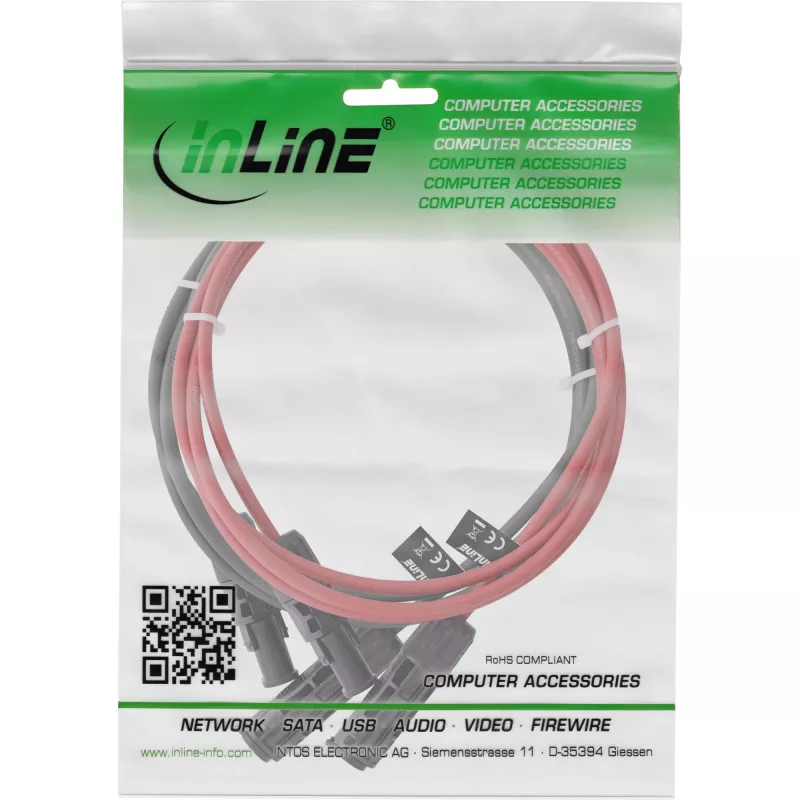

Vidēja sprieguma kabelis InLine 95403 sarkans melns 1500V 3m

InLine 95403 vidēja sprieguma saules kabelis, 4 mm² ar saules savienotājiem, tiek piegādāts pārī (sarkans/melns), ir paredzēts fotoelementu sistēmu elektroinstalācijai un uzticamai jaudas pārvadei līdz 1500 V. Tā izturīgā konstrukcija un 0,7 mm izolācijas biezums nodrošina ilgmūžību un nemainīgu elektrisko veiktspēju ilgstošai lietošanai. Piezīme par vada šķērsgriezumu: nepieciešamais vada izmērs ir atkarīgs no strāvas un kabeļa garuma; ja neesat pārliecināts, konsultējieties ar saules enerģijas tehniķi.

Priekšrocības

Kabelis apvieno 4 mm² vadītāju ar saules sistēmām saderīgiem savienotājiem sarkanā un melnā krāsā, lai skaidri identificētu polaritāti. Izturīga izolācija un fotoelementu instalācijām piemērota konstrukcija nodrošina stabilu pārvadi un mehānisko izturību. Ar 3 m garumu un 5,5 mm diametru kabelis ir gatavs izplatītiem jumta un uz zemes uzstādītu fotoelementu savienojumiem un atbalsta spriegumus līdz 1500 V.

Piemērots

• Saules paneļu savienošanai virknes konfigurācijās
• Paneļu savienošanai ar sadales kārbām vai kombinētājkārbām
• Īsiem posmiem starp moduļiem un invertoriem vai mikroinvertoriem
• Fotoelementu instalācijām, kurās nepieciešams skaidrs sarkans/melns polaritātes marķējums

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 4 mm²
• Maksimālais darba spriegums: 1500 V
• Izolācijas biezums: 0,7 mm
• Garums: 3 m
• Diametrs: 5,5 mm
• Krāsas: sarkana un melna (pārī)
• Zīmols / MPN / EAN: InLine / 95403 / 4043718334612

Lietošana

Uzstādiet kabeli, ievērojot vietējos elektriskos noteikumus un fotoelementu sistēmas projektu. Izmantojiet sarkanos un melnos savienotājus, lai saglabātu pareizu polaritāti, savienojot paneļus, sadales kārbas, kombinētājkārbas vai invertorus. Pārliecinieties, ka visi savienojumi ir tīri, pilnībā ievietoti un pievilkti atbilstoši ražotāja griezes momenta specifikācijām. Novietojiet un nostipriniet kabeli, lai izvairītos no asiem līkumiem, berzēšanās un karstuma avotu iedarbības.

Ieteikumi

Izvēlieties piemērotu vadītāja šķērsgriezumu jūsu instalācijai, pamatojoties uz strāvas slodzi un kabeļa garumu; šaubu gadījumā konsultējieties ar kvalificētu saules enerģijas tehniķi, lai noteiktu pareizo izmēru un nodrošinātu atbilstību drošības noteikumiem.
