InLine 95040 zemsprieguma/vidsprieguma/augstsprieguma kabelis Kabeļu komplekts

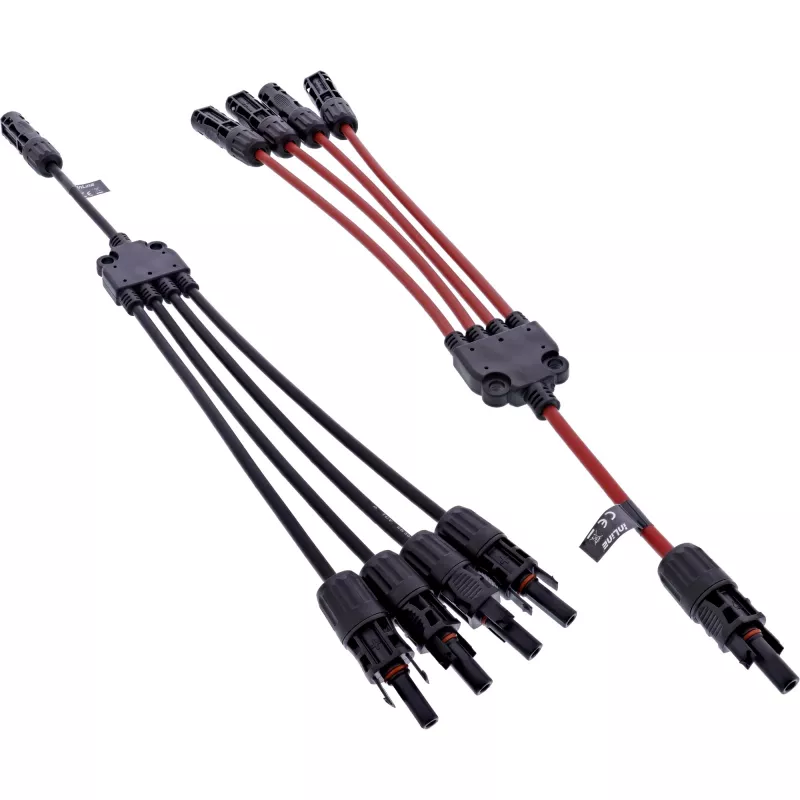

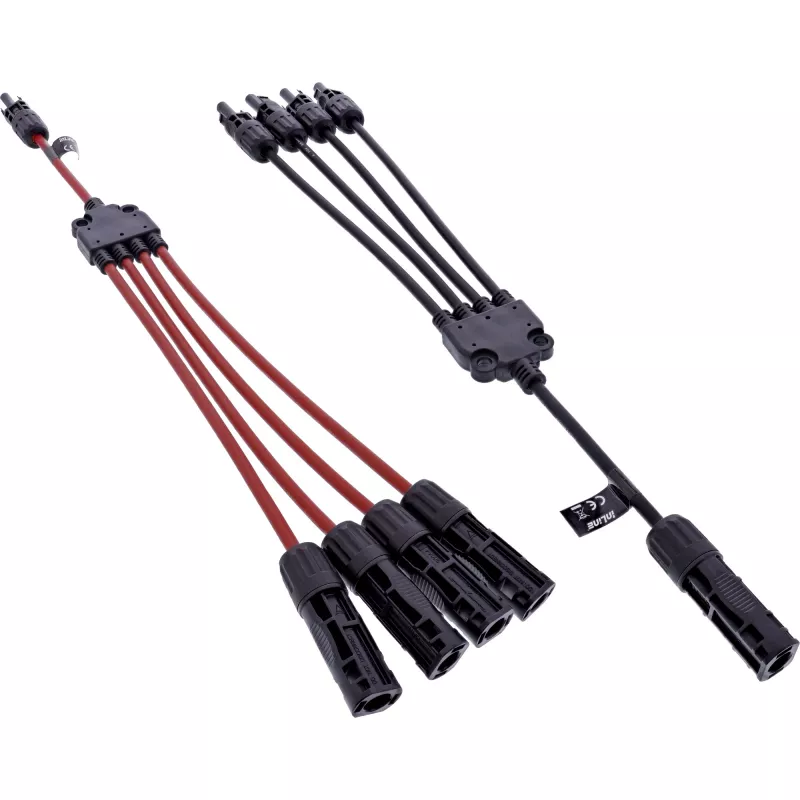

InLine 95040 kabeļu komplekts ir augstas kvalitātes saules kabeļa Y-sadalītājs, kas paredzēts, lai sadalītu kabeļu ceļus uz atbilstošajiem saules moduļiem. Tā vadītāja šķērsgriezums ir 4 mm², tas atbalsta līdzstrāvas ieejas spriegumu līdz 1500 V un nominālo strāvu līdz 30 A, un tam ir vīrišķā un sievišķā tipa savienotāji. Komplektā ietilpst 0,42 m garš kabelis ar ārējo diametru 5,5 mm, kas piemērots izmantošanai fotoelementu paneļu instalācijās un saistītajos līdzstrāvas savienojumos.

Priekšrocības

InLine 95040 apvieno kompaktu 0,42 m kabeļa garumu ar 4 mm² vadītāju drošai strāvas pārvadei līdz 30 A un sprieguma novērtējumam līdz 1500 V. Tā vīrišķā un sievišķā tipa savienotāji nodrošina vienkāršus līdzstrāvas savienojumus starp paneļiem un sistēmas komponentiem. Produkts ir paredzēts āra saules enerģijas lietojumiem un atbilst izplatītākajiem elektriskajiem parametriem, ko izmanto mūsdienu PV sistēmās.

Piemērots (uzdevumiem/lietošanas gadījumiem)

Galvenās specifikācijas

Lietošana

Pārliecinieties, ka sistēma ir atvienota no barošanas, pirms pievienojat InLine 95040 kabeļu komplektu. Pievienojiet vīrišķā un sievišķā tipa savienotājus attiecīgajiem paneļa vai ierīces savienotājiem, līdz tie noklikšķ vai nofiksējas vietā, ievērojot pareizu polaritāti. Izvietojiet kabeli, izvairoties no asiem līkumiem un mehāniskas slodzes; nostipriniet to ar piemērotām skavām vai saitēm. Pēc uzstādīšanas pārbaudiet savienojumus un nepārtrauktību un, ja nepieciešams, veiciet izolācijas un polaritātes pārbaudes pirms ķēdes pieslēgšanas strāvai.

Ieteikumi

Izmantojiet kabeļu komplektu tikai norādītajās sprieguma (līdz 1500 V līdzstrāvas) un strāvas (30 A) robežās. Āra instalācijās aizsargājiet savienojumus no ilgstošas mitruma iedarbības un mehāniskiem bojājumiem; ievērojiet piemērojamos vietējos elektriskos noteikumus un PV uzstādīšanas labāko praksi.
