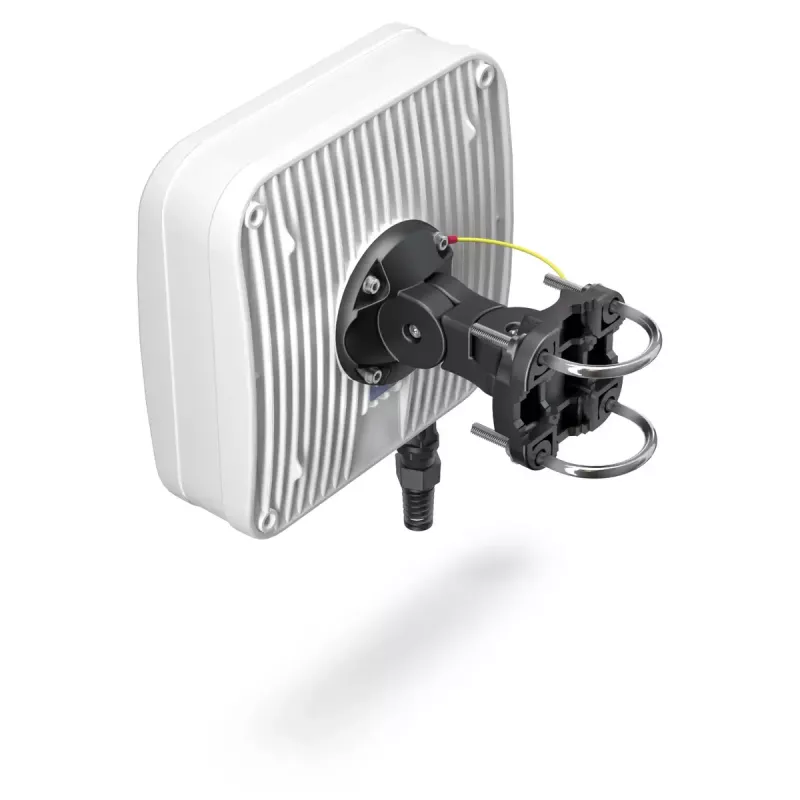

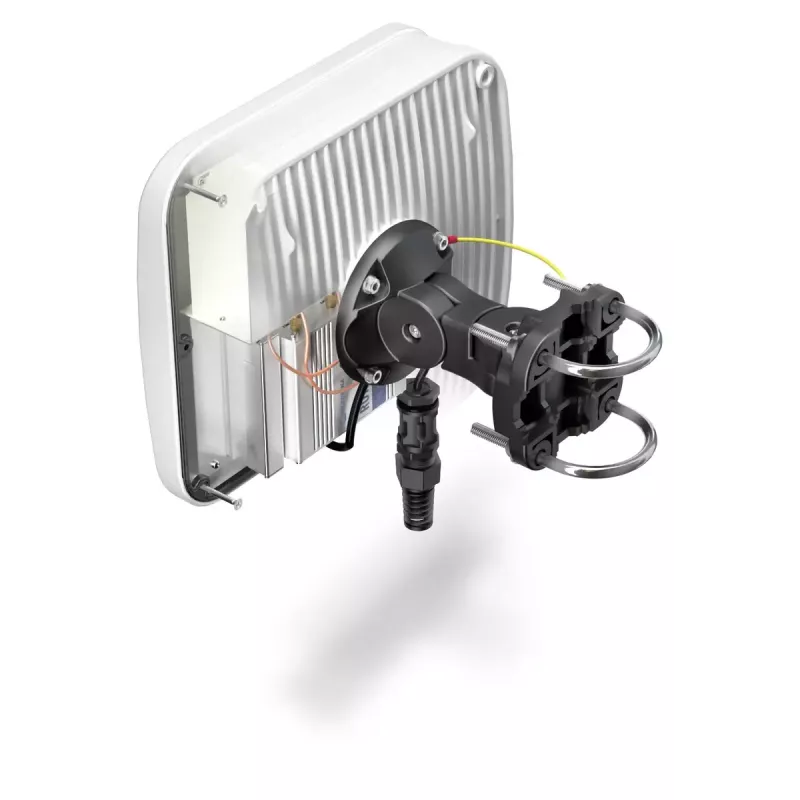

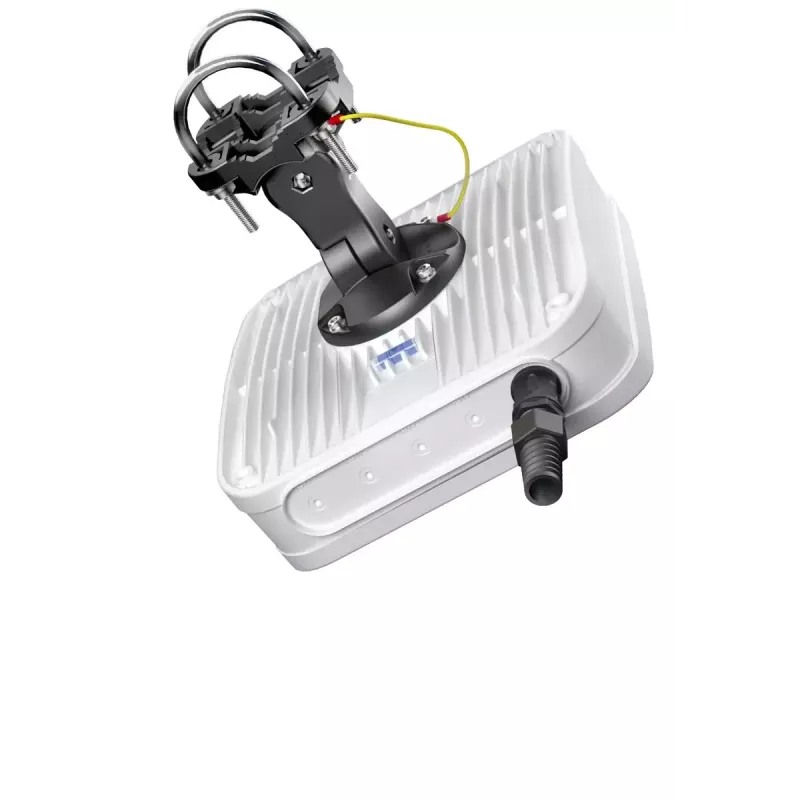

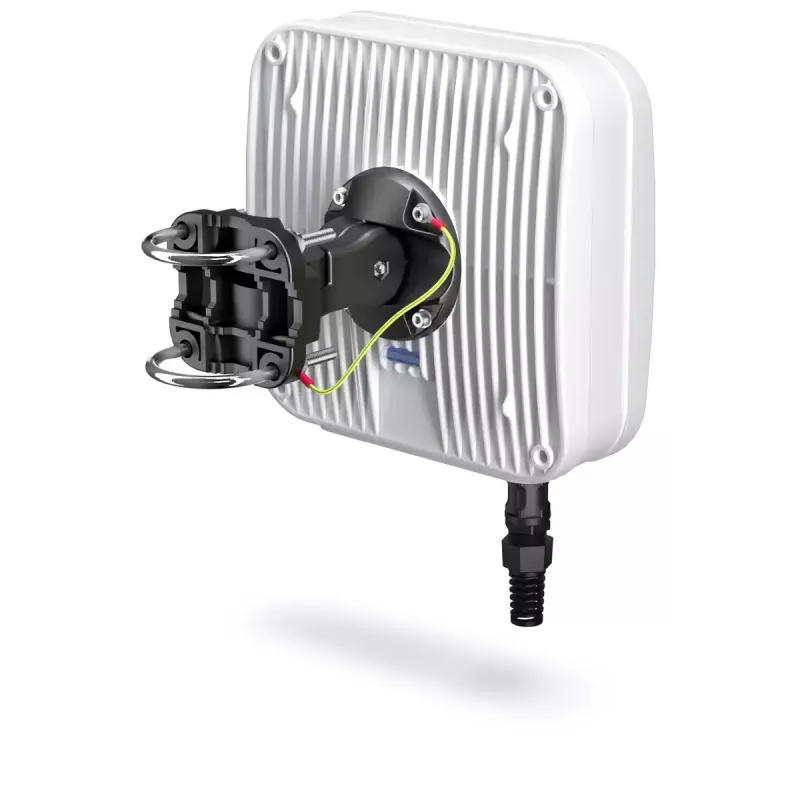

Virziena antena QuWireless QuMax

QuWireless QuMax ir integrēta āra daudzjoslu virziena LTE antena ar iebūvētu GPS antenu un speciālu IP67 korpusu, kas paredzēts Teltonika RUTX09 maršrutētāja ievietošanai. Antena aptver frekvenču diapazonus 0,694–0,96 GHz, 1,7–2,2 GHz un 2,2–2,7 GHz, piedāvā vertikālu polarizāciju un maksimālo pastiprinājumu 6 dBi, un ir paredzēta stacionārām rūpnieciskām instalācijām, kur nepieciešami liela attāluma savienojumi ar bāzes stacijām.

Priekšrocības

QuMax apvieno lieljaudas virziena LTE antenu un GPS uztvērēju vienā pret laikapstākļiem aizsargātā IP67 korpusā, vienkāršojot uzstādīšanu, nodrošinot iebūvētu vietu Teltonika RUTX09 maršrutētāja montāžai. Tā daudzjoslu dizains atbalsta plašu mobilo frekvenču klāstu, un kompaktie izmēri (272 × 96 × 276 mm) ar uzticamu 1,8 kg konstrukciju padara to piemērotu āra rūpnieciskai lietošanai, kur nepieciešama uzticama liela attāluma savienojamība.

Piemērots

• Stacionārām āra instalācijām, kas savienojas ar attālām LTE bāzes stacijām
• Rūpnieciskām vai attālām vietām, kur nepieciešama GPS sinhronizācija/atrašanās vieta un mobilā atpakaļsaite
• Izvietojumiem, izmantojot Teltonika RUTX09 maršrutētāju, kas ievietots IP67 korpusā

Galvenās specifikācijas

• Frekvenču josla: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz
• Antenas pastiprinājums (maks.): 6 dBi
• Polarizācija: vertikāla
• Konektora tips: PoE/LAN
• Izmēri (P × D × A): 272 × 96 × 276 mm
• Svars: 1,8 kg
• Krāsa: balta

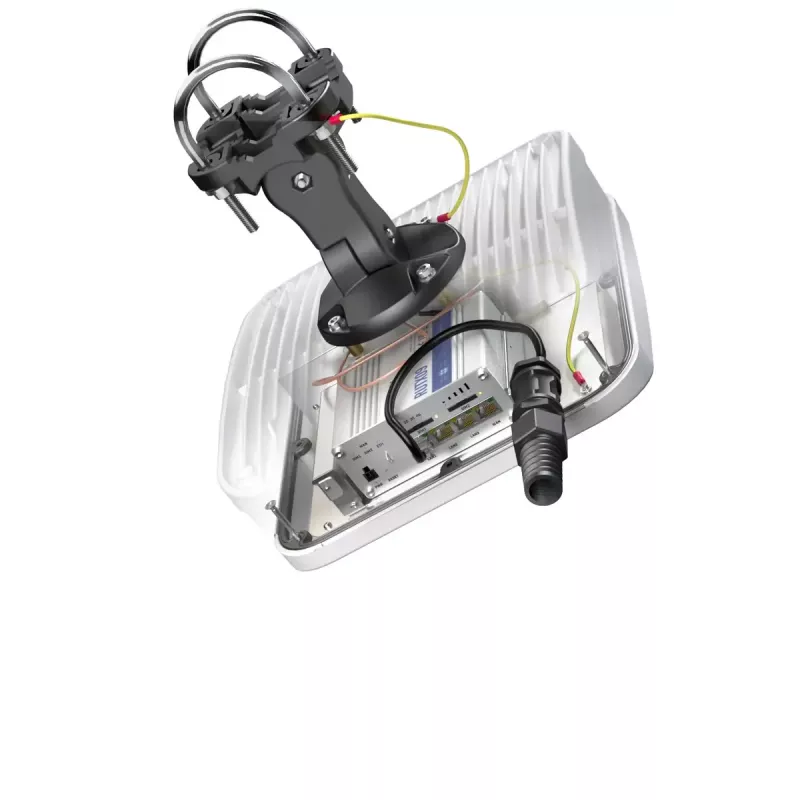

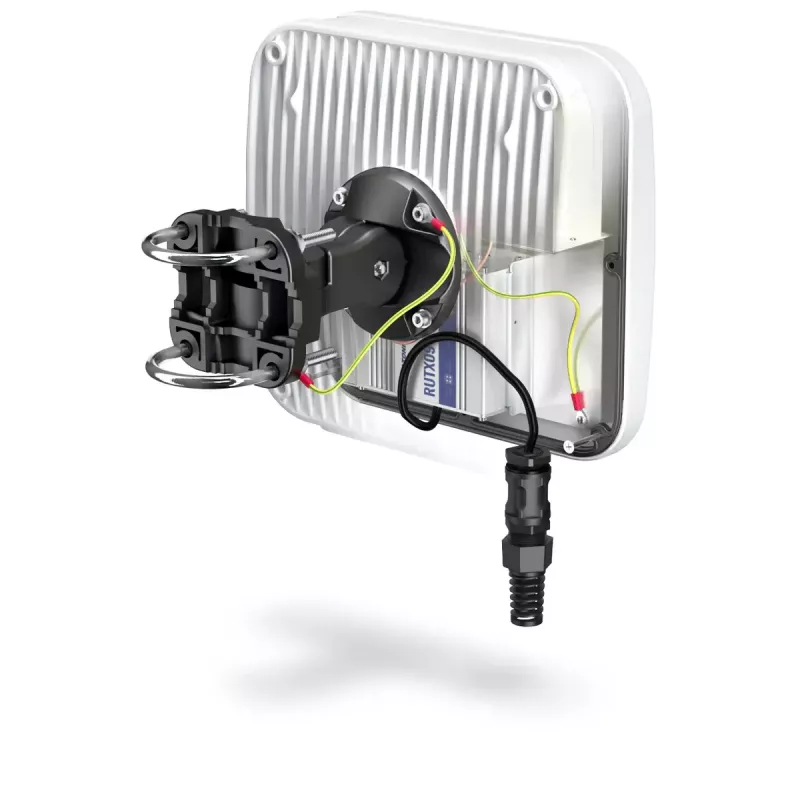

• Montāža: IP67 āra korpuss ar vietu Teltonika RUTX09

Kā lietot

Uzstādiet QuMax antenu uz piemērota āra masta vai sienas stiprinājuma, vēršot to mērķa bāzes stacijas virzienā, lai maksimizētu virziena pastiprinājumu. Ievietojiet Teltonika RUTX09 maršrutētāju piegādātajā IP67 korpusā, ievērojot ražotāja montāžas un zemēšanas instrukcijas, pievienojiet antenas padevi maršrutētājam caur PoE/LAN interfeisu un noblīvējiet visas blīves, lai saglabātu korpusa aizsardzības pakāpi pret laikapstākļiem. Pēc uzstādīšanas pārbaudiet GPS uztveršanu un, ja nepieciešams, pielāgojiet orientāciju, lai uzlabotu mobilā savienojuma kvalitāti.

Ieteikumi

Lai sasniegtu optimālu liela attāluma LTE veiktspēju, novietojiet antenu iespējami augstu ar tiešu redzamību uz bāzes staciju, nodrošiniet pareizu zemējumu un, ievietojot maršrutētāju korpusā, ievērojiet Teltonika RUTX09 uzstādīšanas vadlīnijas.
