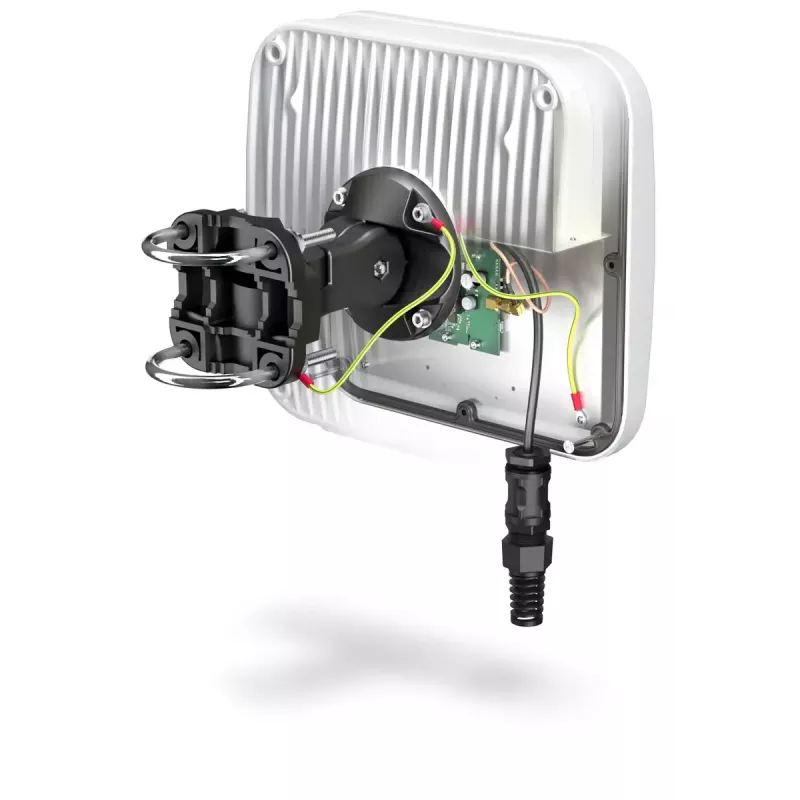

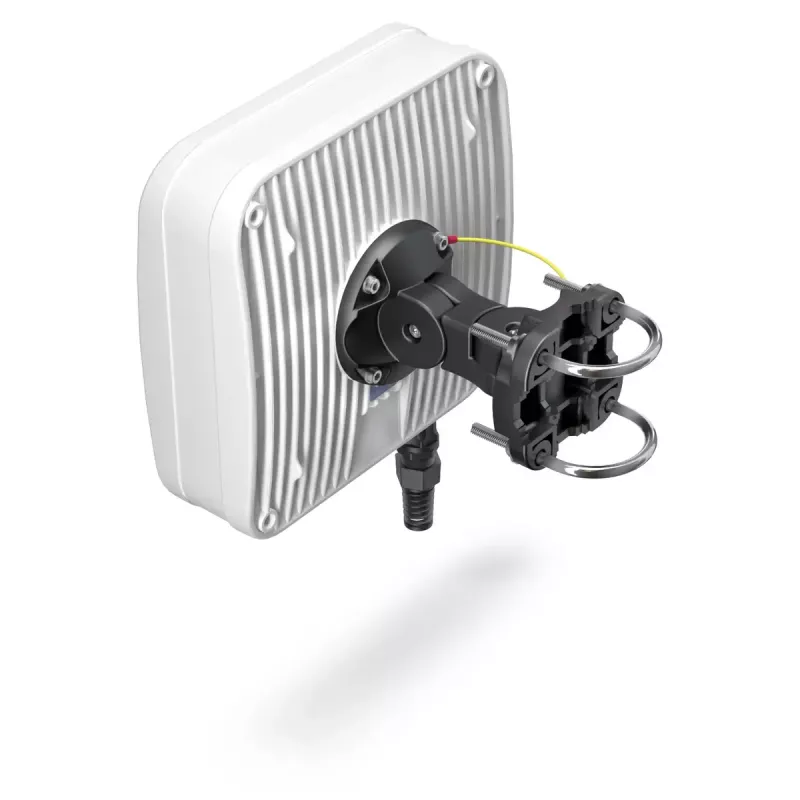

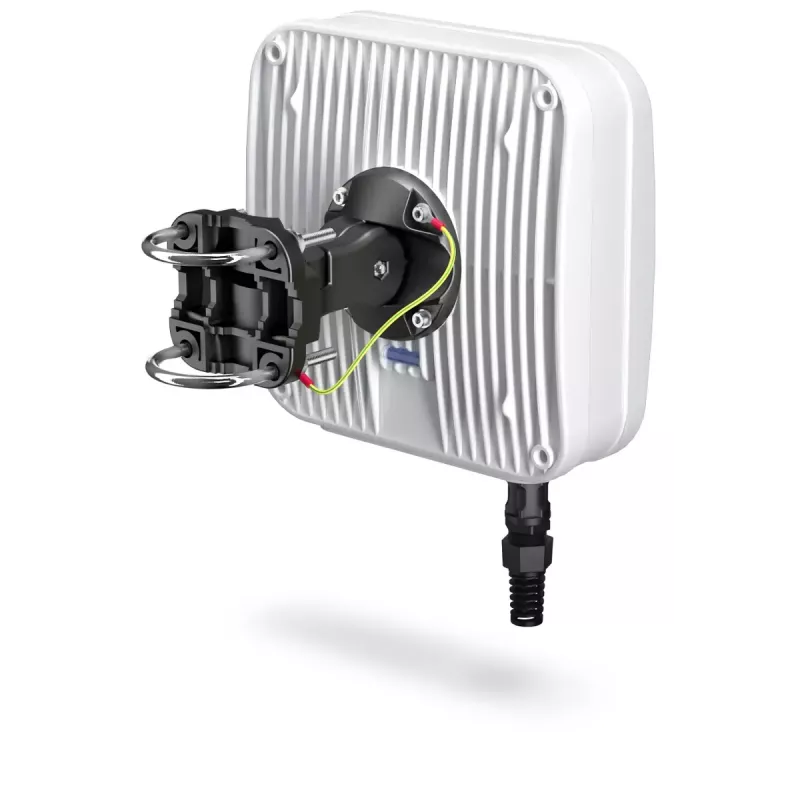

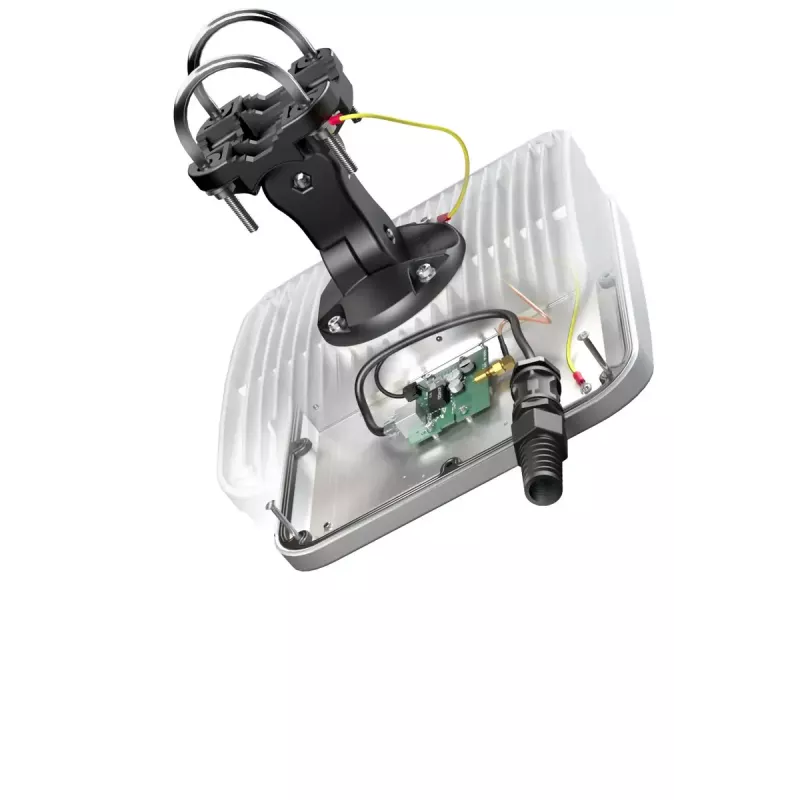

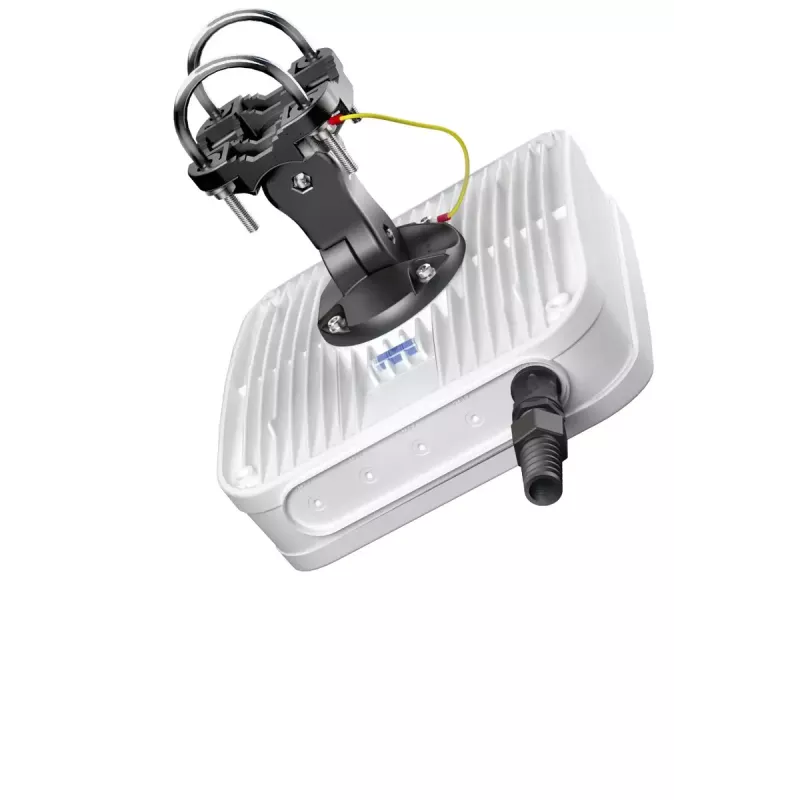

Virziena tīkla antena QuWireless QuMax PoE/LAN, daudzjoslu 0.694–2.7 GHz, līdz 6 dBi, balta

QuWireless QuMax virziena tīkla antena ir daudzjoslu āra LTE antena, kas paredzēta mērķtiecīgiem bezvadu savienojumiem, izmantojot PoE/LAN. Tā aptver frekvenču diapazonus 0,694–0,96, 1,7–2,2 un 2,2–2,7 GHz, nodrošina virziena pārklājumu ar pastiprinājumu līdz 6 dBi (norādīts kā 4 / 6 dBi) un vertikālo polarizāciju. Antenai ir kompakts balts korpuss ar ārējiem izmēriem 272×96×276 mm un uzticama konstrukcija, kas paredzēta stacionārām instalācijām, tostarp rūpnieciskām āra vidēm. QuMax apvieno lieljaudas virziena antenu un speciālu nodalījumu Teltonika TRB140 maršrutētāja uzstādīšanai, tādējādi apvienojot antenu un maršrutētāju vienā IP67 spējīgā risinājumā liela attāluma savienojumiem ar bāzes stacijām, retranslatoriem un punkts-punkts savienojumiem.

Priekšrocības

QuMax antena apvieno daudzjoslu pārklājumu ar virziena starojuma diagrammu, lai uzlabotu signāla stiprumu izvēlētās bāzes stacijas vai retranslatora virzienā, samazinot traucējumus no nevēlamiem virzieniem. Tās maksimālais pastiprinājums līdz 6 dBi palīdz paplašināt savienojuma diapazonu stacionārām instalācijām, savukārt kompaktais baltais korpuss vienkāršo montāžu un aizsargā iekšējās sastāvdaļas. Integrētā iespēja uzstādīt Teltonika TRB140 maršrutētāju antenas korpusā nodrošina universālu āra izvietojumu, kas samazina kabeļu un laikapstākļu aizsardzības darbus. Vertikālā polarizācija un standarta PoE/LAN savienojumu atbalsts padara integrāciju ar esošo tīkla aprīkojumu vienkāršu.

Piemērots

• Fiksētiem āra savienojumiem ar attālām mobilo sakaru bāzes stacijām
• Punkta-punkta un punkta-daudzpunktu savienojumiem rūpnieciskās vietās
• Signāla uzlabošanai retranslatoriem un ārējiem maršrutētājiem
• Āra PoE/LAN instalācijām, kurām nepieciešams kompakts, laikapstākļiem izturīgs antenas korpuss

Galvenās specifikācijas

• Frekvenču pārklājums: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz
• Maksimālais antenas pastiprinājums: līdz 6 dBi (norādīts kā 4 / 6 dBi)
• Polarizācija: vertikāla
• Korpusa izmēri: 272 × 96 × 276 mm
• Krāsa: balta
• Svars: 1,8 kg
• Integrēta vieta Teltonika TRB140 maršrutētāja uzstādīšanai; āra lietošanai gatavs korpuss

Kā lietot

Uzstādiet QuMax antenu piemērotā āra vietā ar skaidru redzamību uz mērķa bāzes staciju vai retranslatoru un nostipriniet to, izmantojot atbilstošus masta vai sienas kronšteinus. Uzstādiet Teltonika TRB140 maršrutētāju tam paredzētajā korpusa nodalījumā saskaņā ar maršrutētāja ražotāja norādījumiem, pārliecinoties, ka visas blīves un starplikas ir pareizi ievietotas, lai saglabātu laikapstākļu aizsardzību. Pievienojiet maršrutētāju antenas padevei un izvelciet PoE vai LAN kabeļus, kā nepieciešams, ievērojot standarta drošības un zemējuma procedūras. Pēc ieslēgšanas noregulējiet antenu optimālam signāla stiprumam, uzraugot savienojuma metrikas maršrutētājā vai uztvērējā, un veiciet precīzas azimuta un pacēluma korekcijas, līdz tiek sasniegta vēlamā veiktspēja.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, novietojiet antenu pēc iespējas augstāk un nodrošiniet skaidru redzamību uz attālo staciju. Izmantojiet kvalitatīvus ekranētus kabeļus un ievērojiet vietējās zemējuma un zibensaizsardzības prakses. Uzstādot Teltonika TRB140 korpusā, pārliecinieties, ka IP67 blīves ir nebojātas, lai saglabātu laikapstākļu izturību, un periodiski pārbaudiet stiprinājumus un savienotājus, vai nav korozijas vai atslābtu detaļu.
