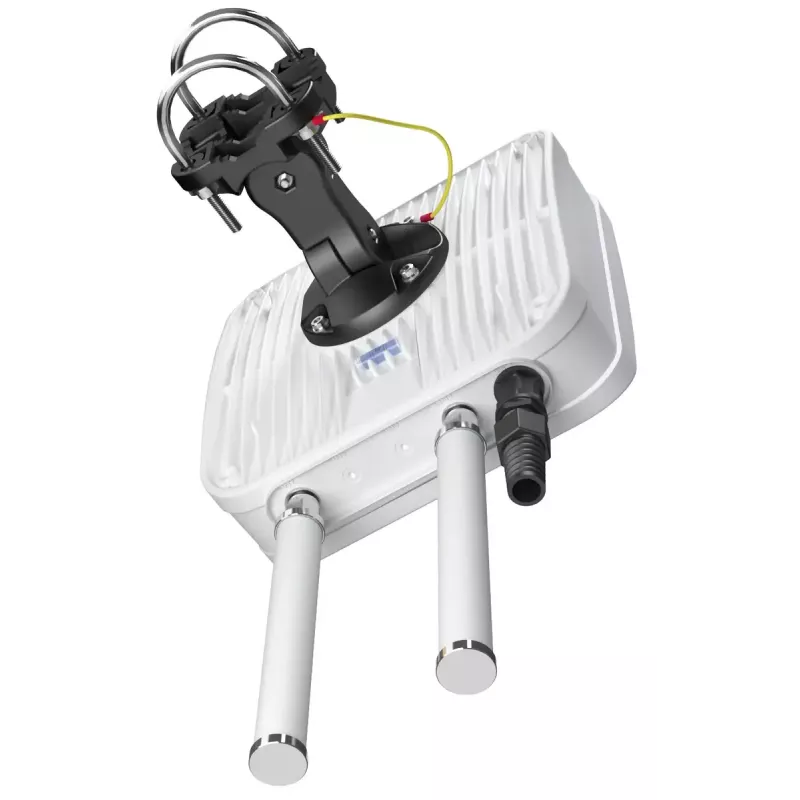

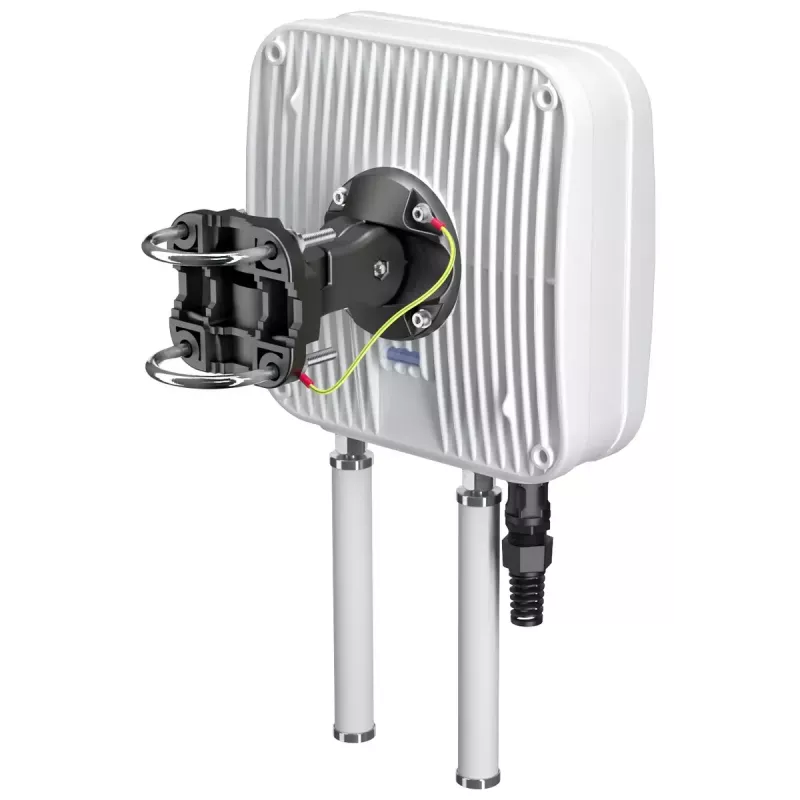

Vērsta antena QuWireless QuMax

QuWireless QuMax ir kompakta vērsta daudzjoslu antena, kas paredzēta āra stacionārām instalācijām, kur nepieciešama uzlabota šūnu un Wi‑Fi savienojamība. Apvienojot augstas jaudas virziena LTE antenu ar integrētiem āra Wi‑Fi daudzvirzienu elementiem un īpašu IP67 korpusa vietu Teltonika RUT951, RUT950 vai RUT901 maršrutētājiem, QuMax atbalsta vairākus frekvenču diapazonus, tostarp 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz un 2,4–2,5 GHz. Ar maksimālo pastiprinājumu 6 dBi, vertikālo polarizāciju un PoE/LAN savienotāja opciju ierīce ir paredzēta, lai uzlabotu savienojuma kvalitāti lielos attālumos, vienlaikus saglabājot fiziski kompaktu (272 × 96 × 276 mm) un laikapstākļu izturīgu konstrukciju.

Priekšrocības

QuWireless QuMax apvieno virziena LTE veiktspēju ar āra Wi‑Fi iespējām vienā universālā korpusā, nodrošinot vienkāršotu izvietošanu un samazinātu kabeļu izmantošanu. Tā daudzjoslu atbalsts aptver izplatītākās LTE un Wi‑Fi joslas, kas nodrošina elastīgu izmantošanu dažādos tīklos un reģionos. Konstrukcija ļauj uzstādīt saderīgus Teltonika maršrutētājus IP67 korpusā, nodrošinot aizsargātu vidi maršrutētājam un tīru, konsolidētu ārējo izskatu. Vertikālā polarizācija un 6 dBi pastiprinājums palīdz paplašināt sasniedzamību līdz attālām bāzes stacijām, vienlaikus saglabājot kompaktu formas faktoru un vieglu uzbūvi.

Piemērots

• Fiksētiem āra šūnu savienojumiem ar attālām bāzes stacijām
• Industriālai un attālu vietu interneta piekļuvei, kur nepieciešams aizsargāts maršrutētāja korpuss
• Apvienotam LTE un Wi‑Fi pārklājumam mazām vietām, kioskiem, kajītēm vai pagaidu instalācijām
• Izmantošanas gadījumiem, kur nepieciešams daudzjoslu atbalsts zem 1 GHz, 1,7–2,7 GHz un 2,4 GHz joslās

Galvenās specifikācijas

• Frekvenču joslas: 0,694–0,96 GHz; 1,7–2,2 GHz; 2,2–2,7 GHz; 2,4–2,5 GHz
• Maksimālais antenas pastiprinājums: 6 dBi
• Polarizācija: vertikāla
• Savienotāja tips: PoE/LAN saderīgs interfeiss integrētam maršrutētāja uzstādīšanai
• Izmēri (P × D × A): 272 × 96 × 276 mm
• Svars: 1,8 kg
• Krāsa: balta

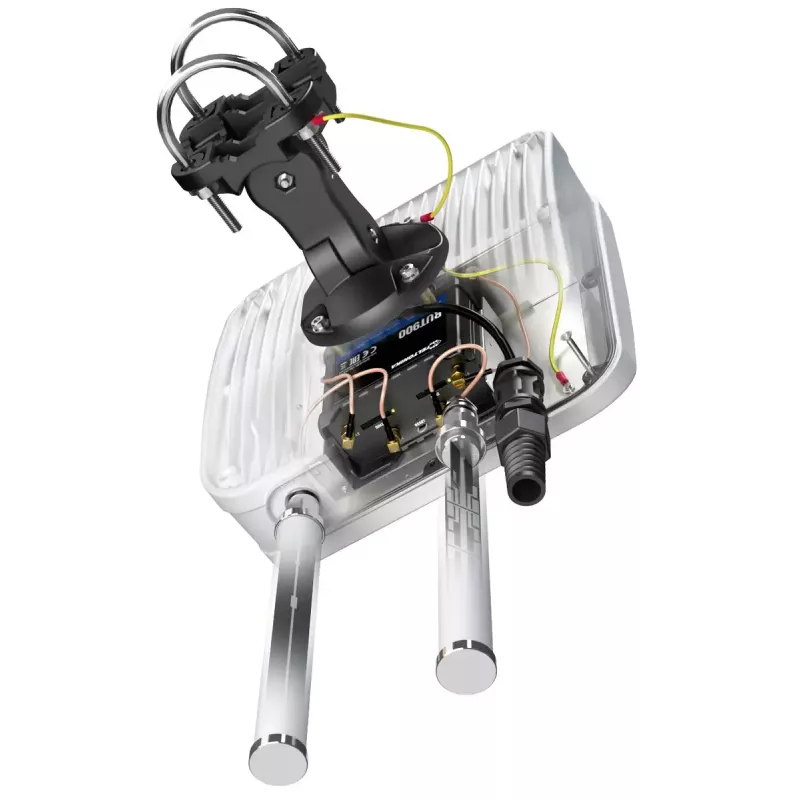

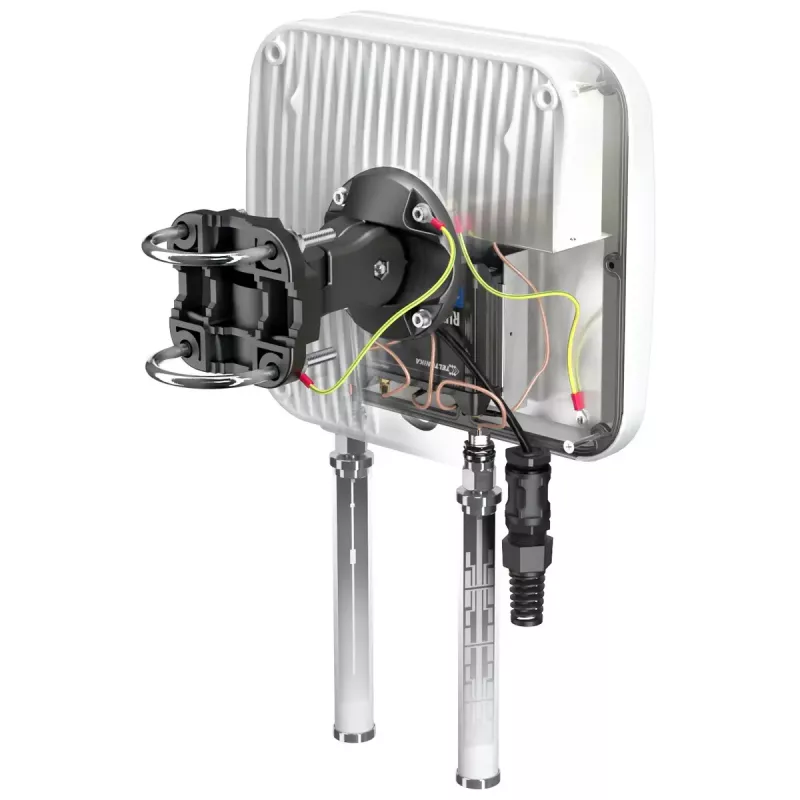

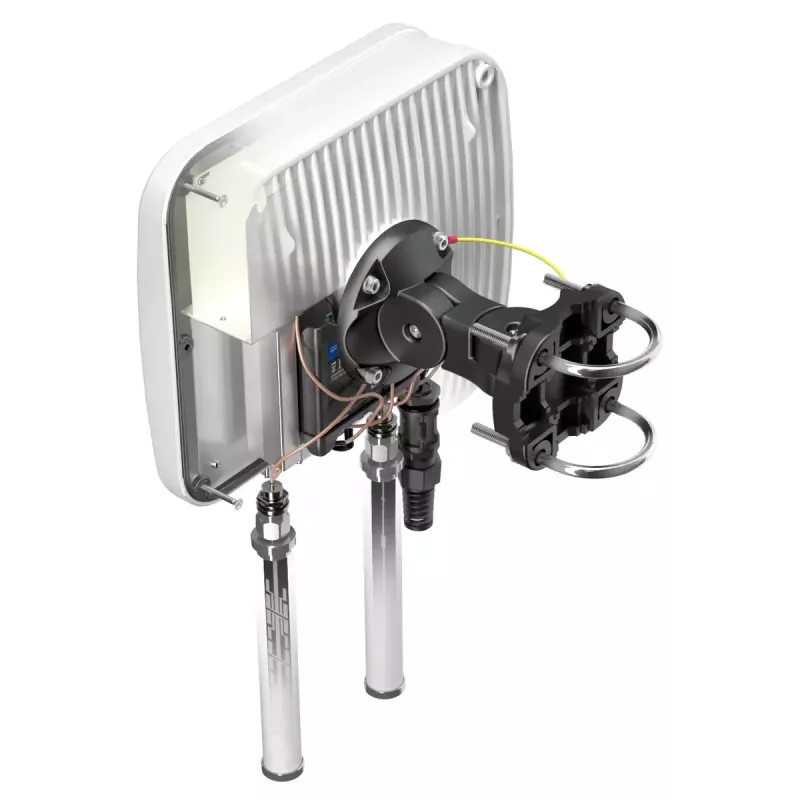

• Korpusa aizsardzība: IP67 klases korpuss maršrutētāja ievietošanai (saderīgs ar Teltonika RUT951, RUT950, RUT901)

Kā lietot

Uzstādiet QuMax uz piemērota masta vai sienas, izmantojot atbilstošus kronšteinus, un pārliecinieties, ka antena ir vērsta mērķa bāzes stacijas virzienā, lai maksimāli palielinātu virziena veiktspēju. Uzstādiet saderīgu Teltonika maršrutētāju paredzētajā IP67 korpusa vietā un savienojiet maršrutētāju ar antenu, izmantojot nodrošināto PoE/LAN interfeisu vai ieteiktos RF savienojumus saskaņā ar uzstādīšanas rokasgrāmatu. Noblīvējiet visus kabeļu ievadus un stiprinājumus, lai saglabātu laikapstākļu noturību. Pēc fiziskās uzstādīšanas konfigurējiet maršrutētāju un bezvadu parametrus atbilstoši operatora tīklam un pārbaudiet signāla stiprumu un savienojuma stabilitāti.

Ieteikumi

Lai iegūtu labākos rezultātus, veiciet RF vietas aptauju vai signāla skenēšanu, lai noteiktu optimālo antenas azimutu un pacēlumu. Lietojiet augstas kvalitātes āra klases Ethernet kabeli un zemējumu, kur tas nepieciešams, un ievērojiet vietējos noteikumus par masta zemējumu un zibens aizsardzību. Regulāri pārbaudiet blīves un stiprinājumu aparatūru, lai saglabātu IP67 aizsardzību un ilgtermiņa veiktspēju.
