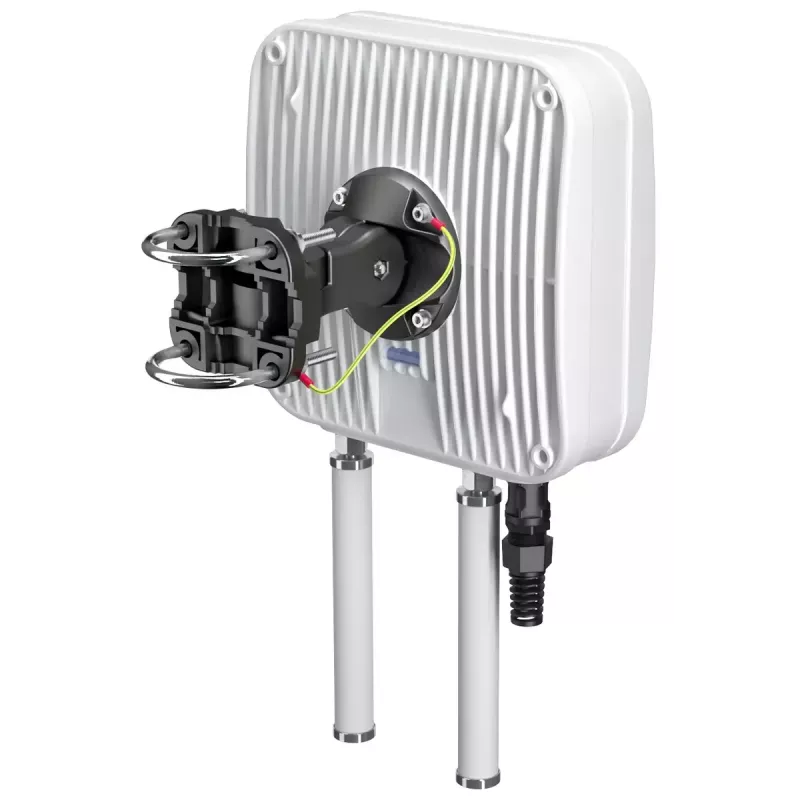

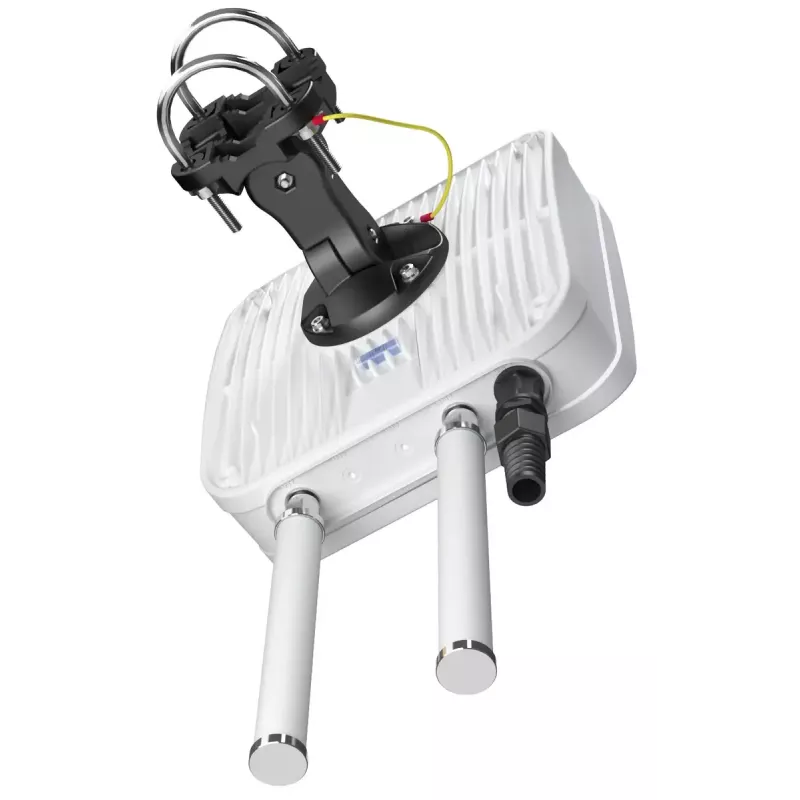

Virziena antena QuWireless QuMax

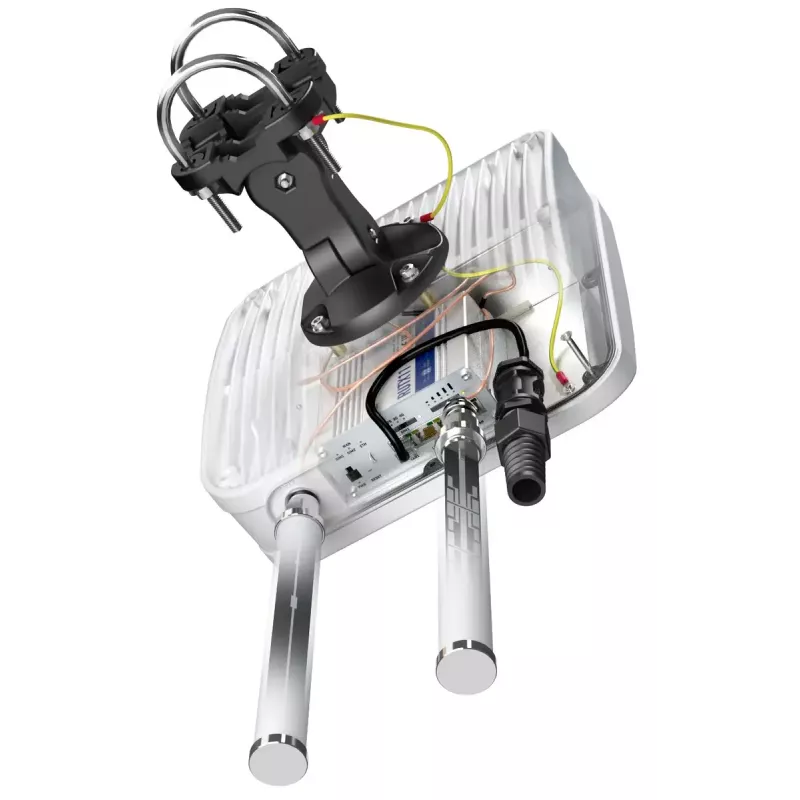

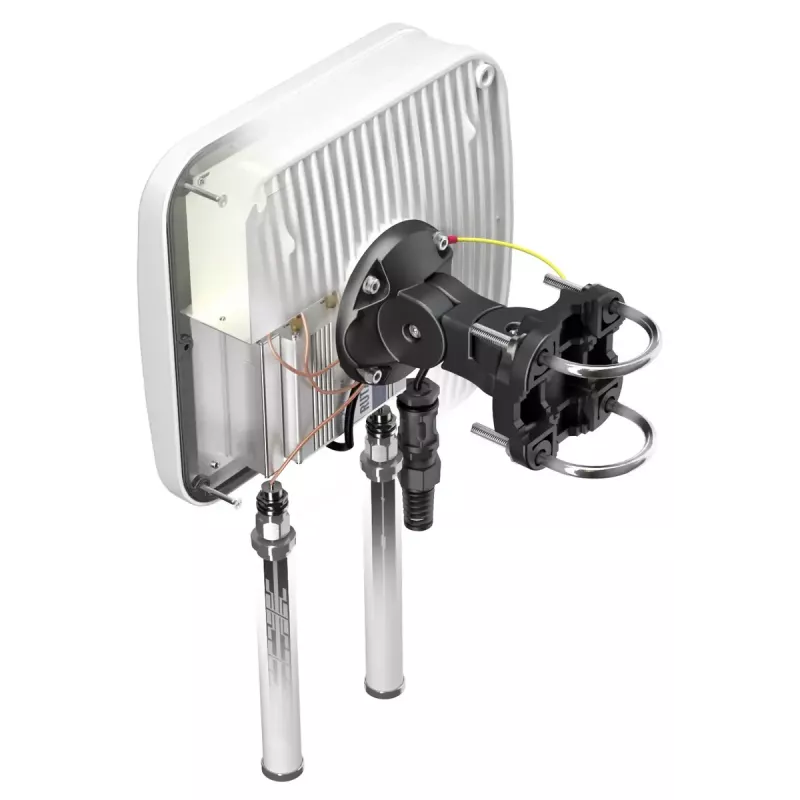

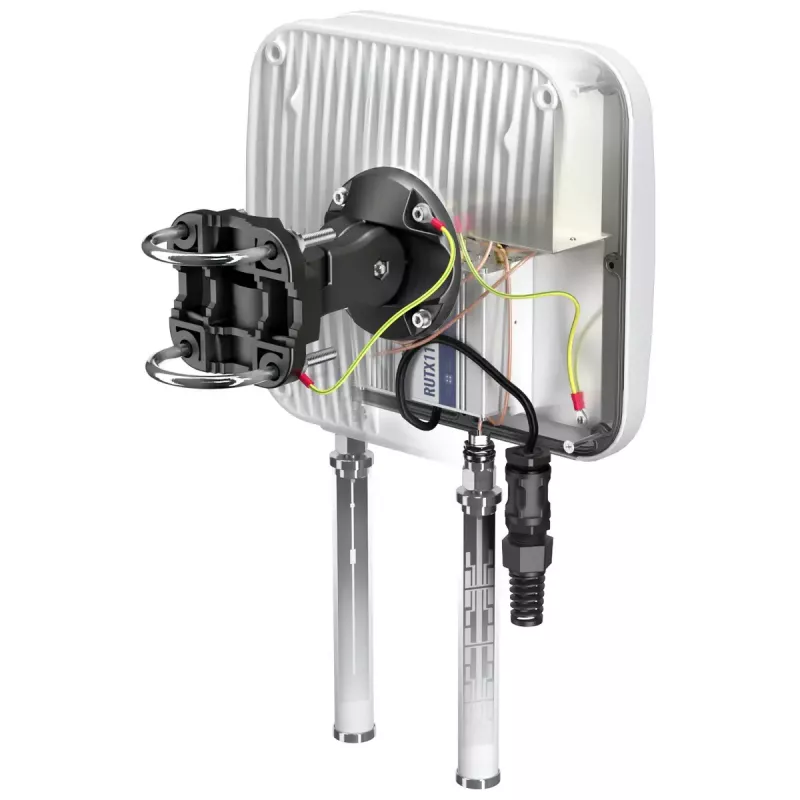

QuWireless QuMax ir kompakta virziena antena, kas paredzēta āra stacionārām instalācijām, kur nepieciešams liela attāluma mobilo sakaru savienojums un vairāku radiofrekvenču funkcionalitāte. Ar maksimālo pastiprinājumu 6 dBi un atbalstu vairākām frekvenču joslām, tostarp 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz un 2,4–6 GHz, QuMax apvieno lieljaudas virziena LTE antenu ar integrētiem āra divjoslu Wi‑Fi visvirziena elementiem, Bluetooth un GPS antenām. Korpuss ir pietiekami liels, lai tajā ievietotu Teltonika RUTX11 maršrutētāju, un nodrošina laikapstākļiem izturīgu aizsardzību, kas piemērota industriālām vidēm.

Priekšrocības

Integrētais “viss vienā” dizains samazina uzstādīšanas sarežģītību, apvienojot virziena LTE veiktspēju ar visvirziena Wi‑Fi, Bluetooth un GPS uztveršanu vienā IP67 korpusā. Vertikālā polarizācija un 6 dBi pastiprinājums fokusē signāla uztveršanu uz attāliem bāzes stacijām, vienlaikus saglabājot kompaktus izmērus (272 × 96 × 276 mm). PoE/LAN savienotājs vienkāršo strāvas un datu piegādi iekšējam maršrutētājam, un baltais, laikapstākļiem izturīgais korpuss ir paredzēts ilgstošai lietošanai āra apstākļos.

Piemērots

• Fiksētām āra IoT un M2M instalācijām, kur nepieciešams uzlabots mobilo sakaru savienojums ar attālām bāzes stacijām
• Industriāliem objektiem, kur Teltonika RUTX11 maršrutētājs tiek uzstādīts laikapstākļu necaurlaidīgā korpusā
• Āra Wi‑Fi paplašināšanai apvienojumā ar mobilo sakaru mugurkaula savienojumu un Bluetooth/GPS pakalpojumiem
• Attālinātai uzraudzībai, telemetrijai un drošības kameru mugurkaula savienojumam caur LTE

Galvenās specifikācijas

• Frekvenču pārklājums: 0,694–0,96 GHz; 1,7–2,2 GHz; 2,2–2,7 GHz; 2,4–2,5 GHz; 4,7–6 GHz
• Maksimālais antenas pastiprinājums: 6 dBi
• Polarizācija: vertikāla
• Integrētie radioelementi: lieljaudas virziena LTE elements, divjoslu 2,4/5 GHz Wi‑Fi visvirziena elementi, Bluetooth antena, GPS antena
• Savienotāja veids: PoE/LAN (iekšējā maršrutētāja strāvai un datiem)
• Izmēri (P×D×A): 272 × 96 × 276 mm
• Svars: 1,8 kg
• Krāsa: balta
• Korpusa aizsardzības klase: āra / laikapstākļu izturīgs (piemērots industriālām fiksētām instalācijām)

Kā lietot

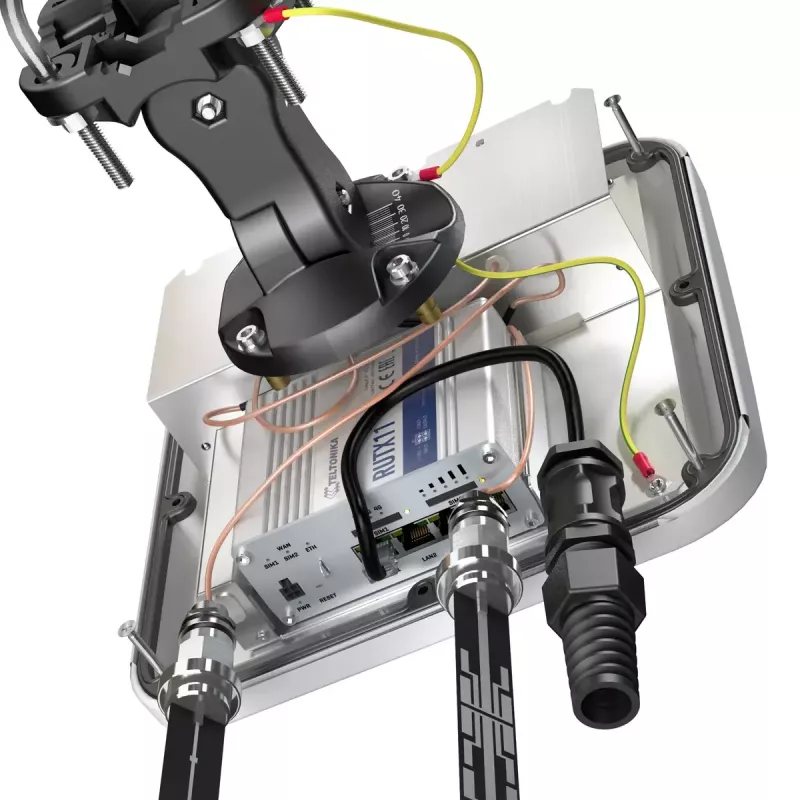

Uzstādiet QuWireless QuMax uz stabilas āra konstrukcijas ar skaidru redzamības līniju uz mērķa bāzes staciju vai pārklājuma zonu. Ievietojiet Teltonika RUTX11 maršrutētāju paredzētajā korpusa vietā un pievienojiet to PoE/LAN interfeisam, lai nodrošinātu strāvu un tīkla piekļuvi. Vērsiet virziena LTE elementu pret attālo mobilo sakaru torni, lai maksimāli palielinātu signāla stiprumu, vienlaikus ļaujot integrētajiem Wi‑Fi visvirziena elementiem nodrošināt vietējo bezvadu pārklājumu. Pārliecinieties, ka visi kabeļu ievadi un blīves ir pareizi pievilktas, lai saglabātu laikapstākļu izturību.

Ieteikumi

Lai nodrošinātu optimālu mobilo sakaru veiktspēju, mēģiniet panākt netraucētu redzamības līniju uz bāzes staciju un precīzi noregulējiet antenas orientāciju, maršrutētājā pārraugot signāla metrikas. Izmantojiet korozijizturīgus stiprinājuma elementus un skarbās vidēs veiciet regulāras pārbaudes. Izvietojot Wi‑Fi, novietojiet ierīci tā, lai līdzsvarotu LTE virziena izlīdzināšanu un vietējā Wi‑Fi pārklājuma vajadzības.
